Nastavení formátu Gerber dat

Před zhotovením výstupních Gerber dat je potřeba provést určitá nastavení, která zásadním způsobem ovlivňují následující zpracování těchto dat u výrobce.

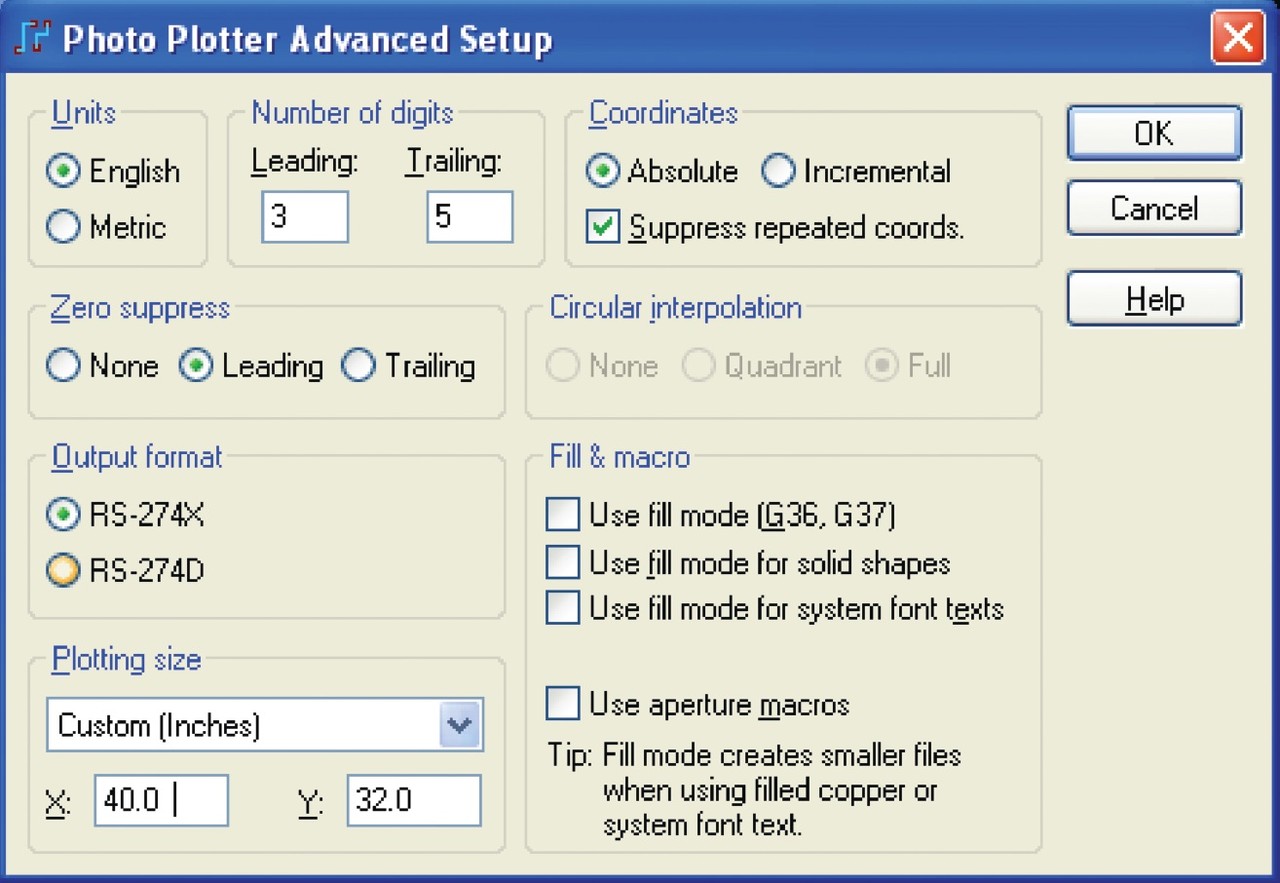

Možnosti nastavení se mohou v programech lišit. V návrhovém systému PADS mají např. následující podobu:

Units: měrné jednotky

• English: palce (inches), event. tisíciny palce (mils)
• Metric: milimetry

Number of digits: přesnost zápisu souřadnic

• Leading: počet míst před desetinnou tečkou
• Trailing: početmíst za desetinnou tečkou

Poznámka:Obvyklé nastavení pro palce: Leading = 3, Trailing = 5 (tj. 3.5), pro milimetry: Leading=3 ,Trailing=3 (tj. 3.3).

Coordinates: druh souřadnic

• Absolute: absolutní, vztaženy k počátku v bodu [0,0]
• Incremental: přírůstkové, vztaženy k souřadnicím předcházejícího bodu

Poznámka: Téměř vždy se používá Absolute.

Suppress repeated coordinates: vynechání opakujících se souřadnic

Zero suppress: nastavení potlačených nul

• None: ponechání nul před i za desetinnou tečkou
• Leading: vynechání nul zleva
• Trailing: vynechání nul zprava

Poznámka: Většinou se používá Leading.

Circular interpolation: nastavení vykreslení kružnic a oblouků

• None: fotoplotr nepodporuje kruhovou interpolaci, kružnice a oblouky budou vykresleny pomocí krátkých čárek
• Quadrant: fotoplotr nepodporuje plnou 360° kruhovou interpolaci
• Full: fotoplotr podporuje plnou 360° kruhovou interpolaci

Poznámka: Pokud používáte Gerber RS-274D nedoporučuji interpolaci, může totiž způsobit špatnou interpretaci na straně výrobce desek. Pro spolehlivou interpolaci oblouků použijte Gerber RS-274X.

Output format: výstupní formát Gerber dat

• RS-274D: původní formát, nutno dodat tabulku clonek a nastavení při generování, nepodporuje vyplňování ploch a makra
• RS-274X: rozšířený formát, zahrnuje všechny informace v jednom souboru

Poznámka: V dnešní době doporučujemeformát RS-274X.

Use fill mode (G36 a G37): použití módu vylití ploch fotoplotrem, v datech bude pouze obrysová čára, vyplnění tohoto obrysu provede fotoplotr

Poznámka: Obecné použití těchto příkazů pro vyplnění ploch mědí nedoporučujeme. Občas se stává, že i jednoduchou plochu interpretuje CAM program výrobce jinak – hlavně co se týká nevylitých ostrůvků v ploše. Jistější je nechat vyplnění ploch na návrhovém systému.

Use fill mode for solid shapes: použití módu vyplnění ploch pro kreslení pevných ploch mědi a sražených rohů

Use fill mode for system font text: použití módu vyplnění ploch pro texty se systémovým fontem – true type

Use aperture macros: použití makro clonek pro plochy mědi asociované pinům (tvarové plošky)

Poznámka: U 3 výše uvedených funkcí je nutná opatrnost vzhledem k možné nesprávné interpretaci dat výrobcem. Proto tyto možnosti nepoužíváme.

Uvedená doporučení platí s ohledem na možnosti, které v současnosti poskytují CAD a CAM programy.

K dodávaným Gerber datům je vhodné připojit i soubor README.TXT s popisem formátu Gerber dat a jednotlivých vygenerovaných souborů. Stačí uvést např.:

Gerber RS-274X, metric 3.3

soubor1.pho – top side

soubor2.pho – bottom side.

Příště se budeme věnovat nastavení výstupu vrtacích dat, která tvoří spolu s Gerber daty nedílnou součást dat pro výrobu desek. Je vhodné, aby toto nastavení vhodně korespondovalo s nastavením formátu Gerber dat (stejné jednotky, počet míst před a za desetinnou tečkou).
