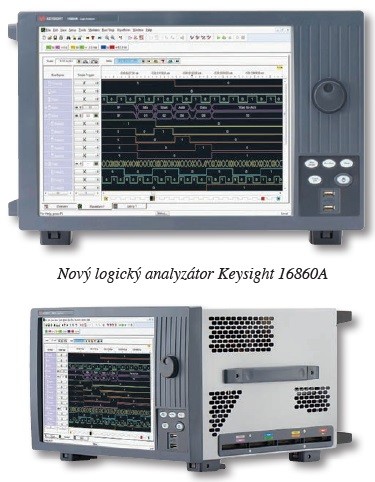

Opět nejvýkonnější: Nové logické analyzátory Keysight 16860A

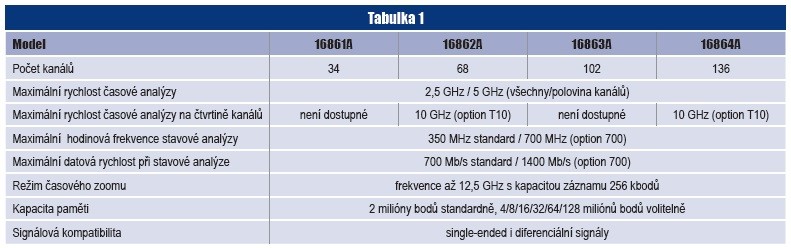

Společnost Keysight Technologies představila novou generaci logických analyzátorů označenou jako 16860A, která v nabídce nahrazuje starší modelovou řadu 16850A. Nové analyzátory jsou opět nabízeny ve variantách s 34, 68, 102 nebo 136 kanály, ale všechny ostatní klíčové parametry a funkce byly významným způsobem vylepšeny a inovovány. Přístroje nyní disponují časovou analýzou do 5 GHz a u vybraných modelů až do 10 GHz s možností využití plné kapacity záznamové paměti. Dále je k dispozici režim „timing zoom“ do frekvence až 12,5 GHz s kapacitou záznamu 256 kbodů. Režim stavové analýzy byl zrychlen na 700 Mbps s volitelným rozšířením až do rychlosti 1,4 Gbps. Kapacita paměti pro záznam měření je standardně 2 mil. bodů a lze ji rozšířit až na 128 mil. bodů. Nově je možné měřit jak single-ended, tak diferenciální signály.

Pro analýzu signálové integrity je k dispozici jako u ostatních logických analyzátorů Keysight nástroj Eye Scan. Ten umožňuje během několika málo okamžiků získat informace o integritě signálu na všech měřených vodičích za nejrůznějších provozních podmínek a rychle tak identifikovat problémové signály pro jejich následnou podrobnou analýzu pomocí osciloskopu. Výsledky je možné zobrazit samostatně pro každý jednotlivý vodič nebo sdruženě pro více signálů nebo sběrnic. Samozřejmostí je i možnost časově korelovaného měření a vzájemného spouštění s osciloskopy Keysight pomocí nástroje ViewScope, který uživateli umožní efektivněji ověřit integritu signálu, odhalit případné problémy či souvztažnosti mezi digitálními a analogovými částmi navrhovaného zařízení.

Ve spojení se speciálně navrženými adaptéry a softwarem B4661A pro analýzu paměťových obvodů poskytují logické analyzátory Keysight 16860A nákladově efektivní platformu pro ladění, ověřování a optimalizaci návrhu těchto součástek pracujících až do rychlosti 1 400 MT/s.

Podrobnější informace jsou k dispozici na webových stránkách http://www.keysight.com/en/pc-2727282/16860a-series-portable-logic-analyzers nebo u společnosti H TEST a. s., která je prémiovým autorizovaným distributorem produktů Keysight Technologies pro Českou republiku, Slovensko, Maďarsko a Rakousko.
