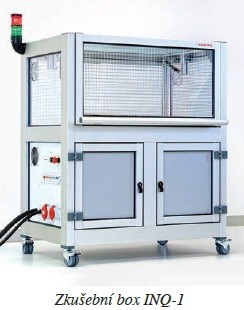

Zkušební a měřicí box INQ-1 pro testování točivých strojů

Zkušební box INQ-1 je novinkou v nabídce společnosti Diametral a.s. a zaujme určitě každého, kdo se zajímá o danou problematiku. Box je primárně určen pro testování elektrotechnických výrobků, točivých strojů, brzd, ale také pro instalaci demonstračních a výukových pomůcek ve školách. Robustní provedení boxu ze silných profilů zajišťuje pevnou a stabilní plochu pro širokou škálu pokusů a testů. V horní části zaujme průhledný odklopný kryt na plynových vzpěrách, který je vybavený po celé čelní délce madlem. Pod krytem je umístěna pracovní plocha určená pro montáž testovaného zařízení. Nosnost pracovní plochy je v základním provedení 200 kg. Montáž prvků na pracovní plochu boxu se provádí do připravených T drážek šrouby až do průměru M8. Při zkouškách a testech může docházet k vývinu nežádoucího množství tepla, proto je kryt na obou bočních stranách vybaven větracími otvory o průměru 120 mm krytými mřížkou. Přípojná část, která se nalézá pod pracovní plochou, obsahuje veškerou elektroinstalaci, a je navíc zabezpečena uzamykatelnými dveřmi. Pro snadnou manipulaci je box vybaven čtyřmi vysokozátěžovými dvojitými pojezdovými kolečky, kdy každé z nich má svou brzdu. Pro napájení slouží jeden chráněný a jeden nechráněný přívod napájecího napětí. Chráněný přívod je proveden kabelem až do průřezu vodičů 5 × 16 mm² připojeným na instalovaný jistič a chránič.

Nechráněný přívod je proveden kabelem o průřezu až 5 × 10 mm². U tohoto přívodu není instalován žádný jisticí a chránicí prvek. Ovládací napětí je zcela odděleno od napájecího napětí. Zkoušená zařízení lze napájet napětím 120 V ÷ 400 V. Pro ovládání testovaného zařízení a snímání měřených hodnot pomocí datové linky je v základním provedení boxu instalováno pět konektorů RS-232 a pět konektorů RJ-45. Na přání lze dodat i terminály jiných protokolů. Vyvedení všech potřebných vodičů ze spodní přípojné části boxu je provedeno přes ochranné kartáče. Snad nejdůležitějším parametrem při testování nových výrobků je bezpečnost samotného zkušebního technika. Pro tento účel je zkušební a měřicí box INQ-1 vybaven několika prvky chránícími pracovníka před elektrickým a mechanickým úrazem. Kromě již zmiňované robustní konstrukce celého boxu je odklopné víko chráněno zámkem se zpožděným vypnutím, který brání otevření víka v průběhu testů. Délku prodlevy mezi ukončením testů a odblokováním víka lze nastavit dle požadavků obsluhy. Prosklení boxu je provedeno z polykarbonátu o síle 6 mm. Pro ještě vyšší bezpečnost lze box vybavit dodatečnou ocelovou mříží o síle 2 mm. Opticky je bezpečnost podpořena instalovaným majákem, který indikuje stavy „pod napětím“ a „zapnuto“. Jelikož se jedná o zařízení, kde se pracuje pod napětím, je zkušební box doplněn dvěma tlačítky TOTAL-STOP, která jsou instalovaná na levé a pravé straně boxu. Tento výrobek svými vlastnostmi rozšiřuje pohled na standardní zkušební pracoviště a doplňuje jej o komfortní, a především bezpečnostní prvky. Zkušební box INQ-1 vyrábí a dodává společnost Diametral a. s., www.diametral.cz.
