Návrhové prostředí se simulací SystemVision Cloud

SystemVision Cloud je volně dostupné návrhové prostředí, které umožňuje navrhovat obvodová zapojení elektronických (analog, digital, mixed) a elektromechanických zařízení a provádět jejich simulaci. Je určeno pro inženýry a techniky z oboru elektroniky, elektrotechniky a mechaniky.

Je třeba zmínit, že se nejedná o plnou verzi programu SystemVision Enterprise (od Mentor Graphics) určeného pro náročné simulace a analýzy v multidisciplinárních oborech (například mechatronické systémy), i když je od něho odvozen. Ale navzdory tomu, jak je tento program omezen a upraven pro volně přístupné cloudové použití, nejedná se o žádnou hračku.

Cílem tohoto článku je poskytnout základní informace o SystemVision Cloud tak, aby případný zájemce věděl, jak se k návrhovému prostředí dostat a kde získat další potřebné informace.

Na webových stránkách [1] je krátké video (systemvision in 5 easy steps), které vysvětluje některé základní detaily pro vstup i práci s tímto prostředím. Je tam také několik nahraných webinářů (Introducing SystemVision. com, The Basics of Circuit & System Simulation with SystemVision.com atd.), které vysvětlují princip a jednotlivé detaily tohoto návrhového a simulačního prostředí.

Jednotlivé webináře pojednávají o tématech, jakými jsou např.:

• Výhody cloudového prostředí a jak začít
• Jak vytvořit nový elektrický nebo mechatronický obvod
• Jak vytvořit novou součástku
• Jak simulovat v časové a frekvenční doméně
• Jak zobrazit a analyzovat výsledky
• …další

Přístup ke cloudové aplikaci je zdarma, ale je potřeba si na daných stránkách vytvořit jednoduchý účet (jméno, e-mail). Práce s programem se zdá být velmi intuitivní.

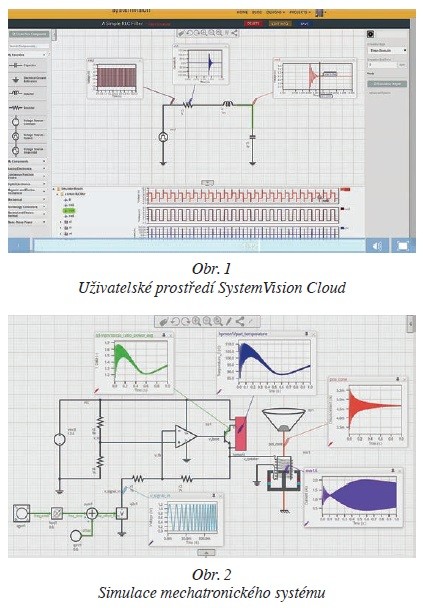

Po nakreslení zapojení a definování parametrů jednotlivých částí schématu lze provést simulaci, přičemž okna pro zobrazení průběhů mohou být rozložena v kreslicí ploše podle potřeby. Každé zobrazovací okno je napojeno na obvod pomocí kotvicí čáry, jejíž konec lze za chodu přesouvat po spojích nebo součástkách. Cloudové prostředí umožňuje sdílet obvody i výsledky simulace s ostatními uživateli.

Na stránkách [3] je k dispozici webinář (On-demand webinar), který ukazuje možnosti prostředí System- Vision Cloud při práci na robotických systémech (ovládání otáček motoru a polohy).

Zájemci o plnou verzi programu SystemVision Enterprise si mohou práci v tomto prostředí vyzkoušet pomocí tzv. virtuální laboratoře [4], která je k dispozici na stránkách firmy Mentor Graphics.
