Lednové novinky společnosti HIOKI

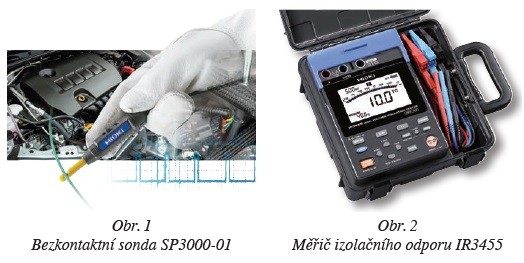

Bezkontaktní sondy pro měření napětí

O technologii měření střídavého elektrického napětí bez použití přímého vodivého propojení s měřenými vodiči jsme na těchto stránkách informovali již v loňském březnovém čísle, a to v souvislosti s představením dataloggeru elektrických výkonů HIOKI PW3365-20. K tehdy uvedeným napěťovým sondám výhradně určeným pro tento datalogger, a to pouze pro vyšší napěťové úrovně řádově ve stovkách V, nyní HIOKI přichází s univerzálně použitelnými sondami pro připojení k osciloskopu pomocí BNC konektoru. Sonda s označením SP3000-01 pracuje na principu vyrovnávání nepatrných proudů vznikajících mezi měřeným vodičem a elektrodou vestavěnou do svorek sondy, a sice pomocí rovněž do sondy vestavěného napěťového generátoru. Generováním určité – známé – hodnoty napětí ekvivalentní hledanému (měřenému) napětí je potom možno přesně určit požadované napětí, a to včetně jeho časového průběhu. Maximální měřená hodnota napětí (tzn. rozsah sondy) je 30 Vrms, resp. ve špičce 42,4 V, přičemž lze měřit na vodičích o vnějším průměru od 1,0 do 2,5 mm. Výhody takto řešené sondy jsou zřejmé – jednak odpadá nutnost mnohdy zdlouhavého hledání a následně uchycení sondy na neizolovaný bod měření a jednak jsou vyloučeny případné problémy plynoucí z nežádoucího vodivého propojení s jiným než měřeným objektem. Zaručená přesnost měření napětí touto sondou je ±2,5 % rdg. ±1 % f.s. (v rozsahu 0,5 Vrms až 5 Vrms). Frekvenční pásmo, v jakém lze měřit, je 10 Hz až 100 kHz.

Tester izolačního odporu do 10 TΩ

Druhou novinkou je „facelift“ oblíbeného přenosného kufříkového měřiče izolačního odporu s označením IR3455. U přístroje byl dvojnásobně zvýšen rozsah měřených odporů, nyní je možno měřit až 10 TΩ při testovacím napětím 5 kV. To lze nastavit po 25V krocích od 250 V do 1 kV a 100V krocích výše. Další změnou je zvýšený rozsah teplot okolního prostředí (–10 °C až 50 °C). Významným vylepšením je nově světlé podsvícení displeje, čímž bylo dosaženo jeho velmi dobré čitelnosti i při zhoršených světelných podmínkách. Přístroj má vnitřní paměť až na 3 600 měření a je dodáván včetně SW aplikace poskytující zpracování dat na PC. Tester je možno napájet bateriemi nebo ze sítě.

Značku HIOKI v České republice a na Slovensku zastupuje firma TESTOVACÍ TECHNIKA s. r. o., u níž získáte bližší informace o představených novinkách.
