Nový analyzátor výkonu HIOKI

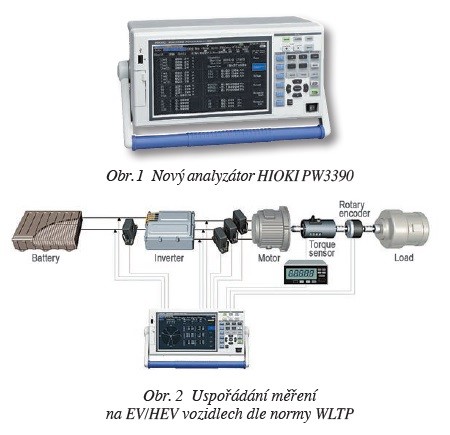

V souvislosti se stále rostoucím zájmem o obnovitelné zdroje energie, co nejefektivnější využití energie takto získané a v důsledku toho o technologie s tím spojené, uvádí japonský výrobce HIOKI na trh zcela přepracovaný přenosný analyzátor výkonu PW3390 (obr. 1). Přístroj je určen jak pro terénní měření například na fotovoltaických elektrárnách (solární panely, měniče), tak i pro přesná laboratorní měření například při vývoji hybridních nebo plně elektrických automobilů. Stejně dobře lze však analyzátor zabudovat do standardního 19" racku, čímž se z přístroje stává plnohodnotné zařízení do výroby.

Jedním z klíčových parametrů nového analyzátoru je lepší základní přesnost ±0,04 % (rdg., ±0,05 % f.s.) při stanovení výkonu a zvýšený rozsah měřitelného frekvenčního pásma až do 200 kHz, a to od 0,5 Hz, samozřejmě včetně možnosti měření na DC. Významným přispěním k výsledné vysoké přesnosti měření elektrické účinnosti DUT je nová funkce fázové korekce. V aplikacích, kde je účinnost třeba stanovit co nejpřesněji (například již u výše uvedených měničů), může v důsledku fázových charakteristik použité proudové sondy se vzrůstající frekvencí docházet k nezanedbatelnému zvýšení chybové složky měření. Z tohoto důvodu společnost HIOKI do nového modelu zapracovala speciální korekční funkci založenou na technologii známé jako virtuální převzorkování. Díky tomu je nejistota měření způsobená fázovou chybou značně eliminována a výkon na sekundární straně DUT (měniče) pro stanovení účinnosti tak lze změřit s podstatně větší přesností.

Jak je z výše uvedeného textu zřejmé, je analyzátor konstruován na měření s proudovými sondami, a to výhradně (vzhledem k dodržení garantovaných přesností) vlastní konstrukce HIOKI. A právě tento koncept, tj. analyzátor + proudové sondy (ať už klešťové, nebo průvlekové), je mj. vyžadován novou směrnicí WLTP – Worldwide harmonized Light vehicles Test Procedure – předepisující také metodiku měření elektrických proudů a výkonů na nově vyráběných vozidlech; a to jak elektrických/hybridních, tak i konvenčních se spalovacími motory. Ukázka možnosti zapojení při měření na EV/HEV vozidlech s využitím analyzátoru PW3390 a sondami CT6865 (1000 A, AC/DC), včetně výstupu ze snímače otáček a točivého momentu je zřejmá z obrázku 2. K dispozici je široká nabídka sond pro měření do 1000 A, resp. až 4000 A AC/DC v kombinaci s proudovým integrátorem CT9557.

Více o novince HIOKI získáte u firmy TESTOVACÍ TECHNIKA s. r. o., autorizovaného distributora výrobce v ČR a na Slovensku nebo přímo na webu výrobce www.hioki.com.
