Karty chytré až biometrické – Terminologie

DPS 5/2017 | Články
Autor: RNDr. Karel Jurák, Ph.D., Ing. Zuzana Nejezchlebová, CSc.

Následující příspěvek je pokračováním úvodu do problematiky ICT. Předchozí články se zabývaly terminologií identifikace osob a dále informačních a komunikačních technologií a rovněž technologií RFID, NFC, Bluetooth [DPS-AZ], zejména z pohledu jejich pronikání do všech odvětví ekonomických aktivit i do každodenního života většiny lidí. Tento příspěvek je zaměřen na karty, které vedle obvyklých integrovaných obvodů a pamětí obsahují další komponenty, např. zdroje energie, displeje atp. Pozornost je rovněž věnována kartám s biometrickým systémem [ISO/IEC].

Smart karta (smart card, chip card, integrated circuit card, ICC) je obvykle plastová a má často rozměr ID-1. Do karty je zabudován integrovaný obvod (embedded integrated circuit) s pamětí, resp. s mikroprocesorem. Karta ICC může být s kontakty nebo bez kontaktů (contactless smart card). Smart karta může poskytovat [csWiki; enWiki]:

  • identifikaci osob (personal identification),
  • autentizaci (authentication),
  • ukládání dat (data storage) a
  • zpracování dat aplikace (application processing).

SIM karta je zmenšená smart karta, používaná v mobilních telefonech, která používá identické technologie. Velikost SIM karet se postupně zmenšuje, od ID-1 až do ID-000. Každá SIM karta je v průběhu personalizace identifikována pomocí ICCID. Operátor mobilní sítě identifikuje SIM kartu pomocí IMSI.

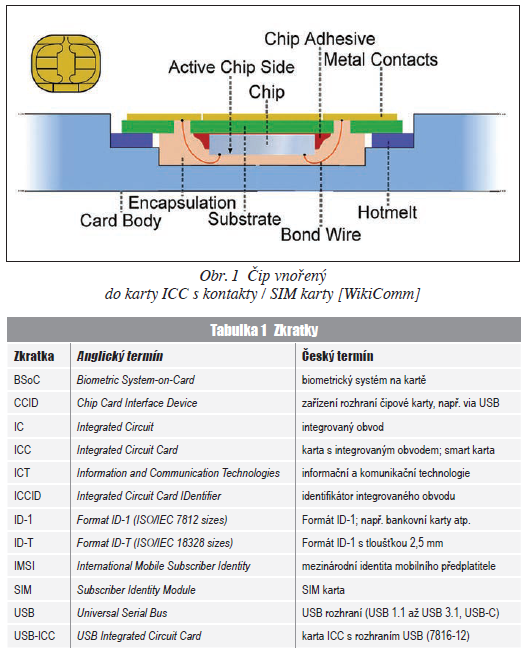

Rozměrové formáty karet jsou stanoveny v ISO/IEC 7810: ID-1 (85,6 × × 54 × 0,76 mm) až po ID-000 (25 × 15 × × 0,76 mm). Pro biometrické aplikace karet byl v ISO/IEC 18328 zaveden formát ID-T (ID-T size card), který je shodný s ID-1, pouze tloušťka se zvětšila na 2,5 mm. Řez kartou s kontakty a vnořeným čipem (embedded chip) je na obr. 1.

obr. 1, tabulka

Do smart karet jsou vedle existujících technologií postupně integrovány nové součástky, které jsou spravovány kartou ICC (ICC-managed devices) [ISO/ IEC], např.:

  • displeje (displays) (diskrétní zobrazení stavu účtu),
  • čidla/snímače (sensors) (snímání otisků prstů),
  • mikrofony (microphones),
  • reproduktory (loudspeakers),
  • tlačítka (buttons),
  • klávesnice (keypads).

Na ID kartě se připouští kombinace technologií (technology combinations) klasických i nových [ISO/IEC], například:

  • reliéfní znaky (embossing),
  • magnetický proužek (magnetic stripe),
  • kontakty pro kartu (contacts for ICC),
  • antény pro bezkontaktní kartu (antenna for contactless ICC),
  • oblast pro optickou paměť (optical memory area),
  • součástka pro biometrické zachycení (biometric capture device),
  • strojově čitelná zóna (Machine Readable Zone, MRZ).

Bezpečnostní příkazy (security related commands) pro ověřování osob (personal verification) pomocí biometrických metod v kartách ICC jsou popsány v ISO/IEC 7816-11. Karta může rovněž obsahovat biometrická referenční data (biometric reference data) pro provádění biometrického ověřování osob (on-card matching).

Smart karta s USB rozhraním (ICC card width USB interface) je často používána jako bezpečnostní token (security token) pro autentizaci a šifrování dat (data encryption) [enWiki]. Podrobnosti ke kartám USB-ICC jsou stanoveny v ISO/IEC 7816-12. Běžný je dnes tzv. hardwarový klíč (USB dongle), který se používá pro omezení nelegálního používání software, pro ochranu uživatelských účtů atp.

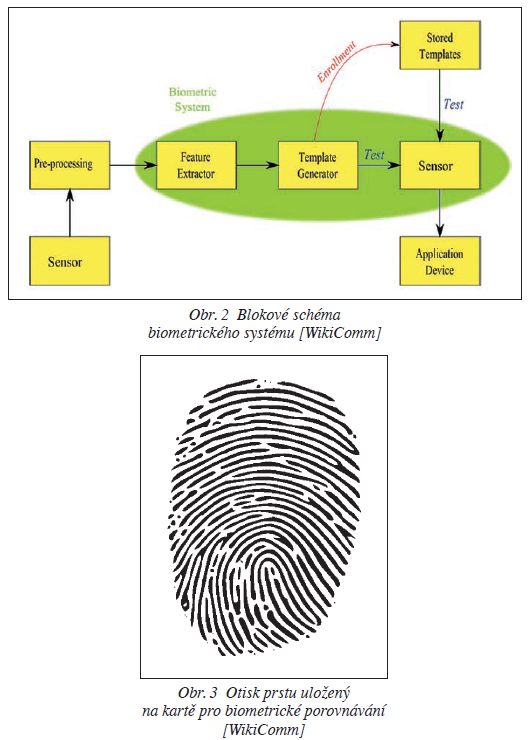

Biometric System-on-Card, BSoC (rovněž Full biometric authetication-on-card) – biometrický systém na kartě zahrnuje např. kompletní biometrický ověřovací systém, tj. biometrickou akvizici, zpracování obrazu/signálu, paměť, porovnávání a rozhodování (zda otisk prstu je shodný se vzorem uloženým na kartě) [ISO/IEC]. BSoC je typem biometrického srovnávání (on-card biometric comparison). Biometrický sensor je zabudován do smart karty. Funkční bloky obecného biometrického ověřovacího systému jsou uvedeny na obr. 2.

obr. 2, 3

Terminologické databáze z oblasti informačních technologií i montážních technologií elektroniky jsou volně dostupné na webu:

Uvedené databáze IEC a ISO uvádějí definice hledaného termínu a příslušné normy, kde jsou tyto definice použity. Pokud byla příslušná norma zavedena do soustavy ČSN, lze odpovídající české termíny a definice získat pomocí aplikace csn-online.

Literatura

[Chen] Chen Tai Pang et al, Biometric Systém-on-Card, Springer Science, 2014

[csWiki] csWikipedia:

  • Čipová karta
  • Hardwarový klíč
  • SIM karta
  • Universal Serial Bus

[DPS-AZ]

  • ICT – Informační a komunikační technologie: Terminologie, DPS-AZ, č. 3/2016
  • Identifikace osob: klasifikace a terminologie, DPS-AZ, č. 2/2014
  • RFID, NFC, Bluetooth – Terminologie, DPS-AZ, č. 5/2014

[ISO/IEC]

  • ISO/IEC 17839, Information technology -- Identification cards – Biometric System-on-Card
  • ČSN ISO/IEC 19795, Informační technologie – Testování a podávání zpráv o biometrické výkonnosti
  • ISO/IEC 18328, Identification cards – ICC-managed devices
  • ČSN ISO/IEC 2382-37, Informační technologie – Slovník – Část 37: Biometrika
  • ČSN ISO/IEC 7810, Identifikační karty – Fyzikální charakteristiky
  • ČSN ISO/IEC 7816, Identifikační karty – Karty s integrovanými obvody

[enWiki] enWikipedia:

  • Smart card
  • Subscriber identity module

[WikiComm] Wikimedia Commons:

  • Smartcard chip structure and packaging

EN.svg

  • Biometric system diagram.svg
  • Fingerprint picture.svg
