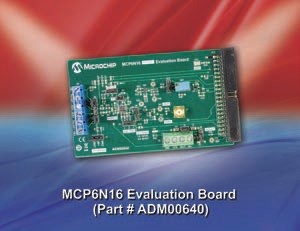

Časopis DPS Elektronika od A do Z vám nabízí možnost získat vývojovou desku ADM00640 určenou pro obvody MCP6N16 od společnosti Microchip. Smysl desky spočívá ve vytvoření jednoduché a zároveň flexibilní platformy pro vyzkoušení přístrojového zesilovače MCP6N16 s nulovým driftem, který byl navržen pro nízkonapěťové aplikace spolu se vstupy a výstupy typu rail-to-rail.
Vývojovou desku výrobce osazuje obvody MCP6N16-100 optimalizovanými pro zesílení 100 V/V nebo ještě vyšší. Nic však nebrání ani práci s dalšími dostupnými verzemi, např. MCP6N16-001 pro zisk ≥1 V/V nebo MCP6N16-010 v případě zesílení ≥10 V/V, kdy výměnu konkrétní součástky, včetně úpravy zisku s příslušnými rezistory, zvládneme i s běžnou pájecí stanicí. Kromě vnější napěťové reference umožňující na výstupu volitelný posun souhlasných úrovní plnohodnotná deska dále nabízí filtraci svého rozdílového vstupu, nastavení zisku se dvěma jumpery a také výstupní filtr. Přístrojové zesilovače MCP6N16 budou vhodné do aplikací vyžadujících špičkové vlastnosti, přesnost, nízkou vlastní spotřebu a rovněž malá napájecí napětí. Za všechny pak zmiňujeme senzory a jejich rozhraní, přizpůsobení signálu a vestavná nebo i přenosná zařízení pro zdravotnické účely, spotřební elektroniku či průmyslové systémy.
Nízkopříkonová technologie CMOS zajišťuje obvodům MCP6N16 malou vlastní spotřebu, zatímco stále počítáme se šířkou pásma 500 kHz. A díky hardwarově řešené aktivaci dosáhneme na ještě nižší odběry. Za daných podmínek a také rychlostí proto nízkopříkonovými obvody s podporou režimu shutdown protékají menší proudy, což povede k nižšímu samoohřevu a ještě větší výdrži baterie. Malé napětí zesilovače 1,8 V kromě toho umožní provozovat a vybíjet dvojici suchých článků baterie 1,5 V až za hranici jejich běžného využití, navíc s přihlédnutím k podpoře vstupů a výstupů typu rail-to-rail, kdy pracujeme s plným rozsahem i v případě malého napájení. V rámci celého napěťového rozsahu tak dostáváme ještě lepší výsledky.
Šanci vyhrát vývojovou desku pro obvody MCP6N16 od Microchipu získáte po vyplnění on-line formuláře na stránkách www.microchip-comps.com/dps-mcp6n.
