Jeden osciloskop, dvě oblasti. K tomu multimetr i napájecí zdroj

Vypadá to, jakoby se výrobci měřicí techniky předháněli v univerzálnějším pojetí něčeho, čemu jsme dříve prostě říkali osciloskop. Takový přístroj jím samozřejmě zůstává i nadále, bude však vybaven stále více funkcemi a „zastoupit“ tak může třeba i digitální multimetr nebo jednoduchý napájecí zdroj se dvěma kanály.

AWG i DMM

Přesně tak tomu totiž bude v případě řady multifunkčních zařízení GW Instek řady MDO-2000E [1] představených letos v srpnu.

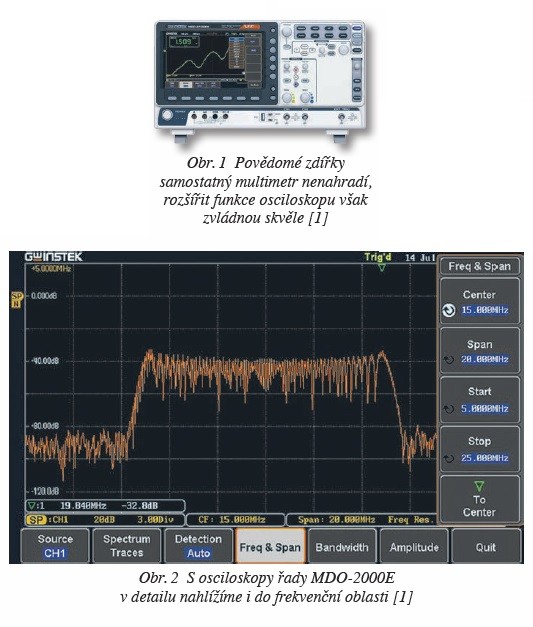

Je pěkné dostat na výběr a zároveň se v tom neztratit. 8bitové modely MDO-2000EG zde nabídnou vestavěný 500MHz spektrální analyzátor spolu s 2kanálovým generátorem průběhů AWG (Arbitrary Waveform Generator) pracujícím s rychlostí 200 MS/s a vertikálním rozlišením 14 bitů až do 25 MHz, zatímco varianty MDO-2000EX přinesou kromě již zmiňovaného analyzátoru či generátoru ještě digitální multimetr a napájecí zdroj 5 V / 1 A – viz obr. 1. To se jen tak nevidí!

Stejnosměrná napětí změří DMM v šesti rozsazích od 50 mV až do 1000 V, střídavá pak v pěti až do 700 V, DC a AC proudy do 10 A a konečně odpor vyhodnocujeme až do 5 MΩ. Pro DCV můžeme při uvážení vstupní impedance 10 MΩ počítat s přesností ±(0,1 % read. + 5 dig.), u střídavých napětí v rámci 50 Hz až 1 kHz zase ±(1,5 % read. + 15 dig.). Napájecí zdroj nabízí v zadní části přístroje dva výstupy v rozsahu od 1,0 V až do 5,0 V zatížitelné max. odběrem 1 A. To vše s krokem 0,1 V, přesností výstupního napětí ±3 % a zvlněním, resp. rušením, na úrovni 50 mVRMS.

Opomenout ale nesmíme ani práci v kmitočtové oblasti, kde přístroje nabízí výrazně vyšší rozlišení frekvenční osy – viz obr. 2. Místo tradičního uvažování 0,5 × FS se k reálu přiblížíme spíše definicí kmitočtů pro „center, start a také stop“. Z technických parametrů pak už jen pro pořádek doplníme šířky pásma 200, 100 nebo též 70 MHz, dostupné dva nebo čtyři kanály, vzorkování v reálném čase rychlostí do 1 GS/s, záznam v délce 10 milionů bodů na kanál, 8palcový TFT LCD displej WVGA nebo i podporu spouštění a dekódování sériových sběrnic I²C, SPI, UART, CAN a LIN.

16 kanálů LA

Při práci se smíšenými signály využijeme i dalších nových osciloskopů GW Instek spojujících dva nebo též čtyři analogové kanály spolu se šestnácti číslicovými. Modely MSO-2000E nabídnou vestavěný 16kanálový logický analyzátor, ke kterému přístroje MSO-2000EA dále přidávají 25MHz generátor libovolných průběhů se dvěma kanály [2]. Šířku pásma opět volíme mezi 200 MHz, 100 MHz a 70 MHz, přičemž uvažujeme max. vzorkovací rychlost v reálném čase 1 GS/s. 8bitové rozlišení zůstává zachováno.
