Paměťový záznamník HIOKI s generátorem signálů

DPS 6/2017 | Články
Autor: Testovací technika

Vysokorychlostní paměťové záznamníky pro dlouhodobá měření na více kanálech současně již mnoho let patří do základního portfolia japonského výrobce HIOKI, nyní je však možno nejen měřit, ale ve stejný okamžik také generovat nejrůznější signály podle potřeb konkrétní aplikace.

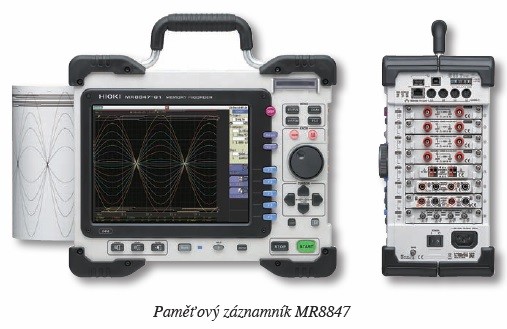

Paměťový záznamník MR8847

V HIOKI tento čím dál častější požadavek, kdy uživatel potřebuje nejen detekovat a ukládat relativně rychlé děje (se vzorkováním až 20 MS/s) po dobu řádově hodin až dní, ale současně generovat příslušný průběh testovacího signálu, vyřešili pomocí zásuvných jednotek kompatibilních s modulárními záznamníky MR8847A a MR8827. Zejména v automobilovém průmyslu, kde je v průběhu měření sledovaných veličin potřeba současně imitovat signály z mnoha nejrůznějších senzorů při vývoji např. bezpečnostních systémů, představuje kombinace rychlého multikanálového záznamníku a generátoru v jednom efektivní nástroj pro vývojové inženýry.

V závislosti na typu záznamníku (MR8847A, resp. MR8827, nabízí 8, resp. 16 volných slotů) může být uživatelem jednoduše nainstalována (způsobem plug-and-play) kombinace až 8 (resp. 16) karet, přičemž výrobce nabízí 10 různých modelů vstupních jednotek a 3 modely jednotek právě pro generování signálu. V následujícím přehledu jsou uvedeny základní specifikace těchto tří různých variant:

Arbitrary Waveform Generator Unit U8793

Arbitrary Waveform Generator Unit U8793

  • 2 kanály
  • výstupní napětí –10 až +15 V, frekvence 0−100 kHz (rozlišení 10 mHz)
  • funkční (sinus, čtverec, trojúhelník) a arbitrary generátor
  • možnost replikovat zachycený průběh signálu
  • výstupy izolované navzájem i k přístroji (350 V AC)
  • možnost synchronizace/fázového posuvu všech instalovaných kanálů v záznamníku

Waveform Generator Unit MR8790

Waveform Generator Unit MR8790

  • 4 kanály
  • stejnosměrný výstup ±10 V
  • generování sinusového průběhu do 20 kHz (rozlišení 1 Hz)
  • výstupy izolované navzájem i k přístroji (350 V AC)

Pulse Generator Unit MR8791

Pulse Generator Unit MR8791

  • 8 kanálů
  • pulzní výstup o frekvenci až 20 kHz
  • možnost vytváření synchronizovaných pulzů ze všech kanálů
  • generování TTL logických signálů (0−5 V)

Společnou vlastností výstupních jednotek U8793 a MR8790 jsou použité konektory typu SMB, tak aby nebylo možno neúmyslně zaměnit vstupní (BNC konektory) a výstupní signál při zapojování na jednom záznamníku. Pro vytváření libovolných průběhů HIOKI společně s výstupní jednotkou dodává k tomu určený software, který mimo jiné umožňuje jednak právě vyváření nových nebo úpravu reálně zachycených průběhů.

Podrobnější informace o produktech HIOKI získáte u firmy TESTOVACÍ TECHNIKA s. r. o., autorizovaného distributora výrobce v ČR a na Slovensku, nebo přímo na webových stránkách výrobce www.hioki.com.
