Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Pokud potřebujete knihovní prvky (schematické symboly a pouzdra) nebo další data součástek pro svůj návrhový systém, potom se podívejte na webové stránky britské společnosti SamacSys [1].

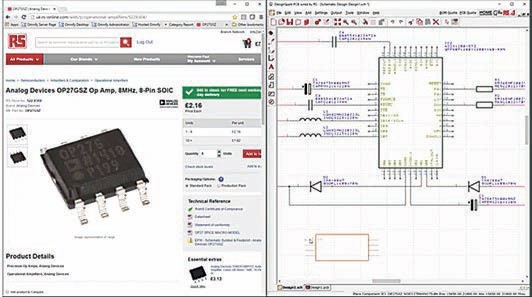

Ta nabízí zdarma schematické symboly i pouzdra pro velký rozsah součástek a za poplatek i některá další ECAD data. Stačí se registrovat a stáhnout si tzv. „Library Loader“ [2]. Ten převádí symbol vybrané součástky přímo do používaného programu.
Podporované návrhované systémy jsou Altium, Cadstar, DesignSpark PCB, DipTrace, Eagle, OrCAD, PADS, Pulsonix, xDX Designer, Target 3001.
Kromě knihovních prvků je k dispozici také nástroj PCB Library Wizard pro zhotovení schematických symbolů a pouzder na desku − ten je sice zpoplatněn, ale je možné si ho zdarma vyzkoušet.
Tento nástroj dokáže sám zhotovit grafiku symbolů z dodaných dat dané součástky.
Podle dostupných informací by měly být symboly vytvořené podle standardu IPC.
