Chybové zesilovače s galvanickým oddělením pro použití v napájecích zdrojích

Společnost Analog Devices představila chybové zesilovače s galvanickým oddělením poskytující výrobcům a konstruktérům napájecích zdrojů výkonnější jednočipovou alternativu k technikám galvanického oddělení využívajících optočlenů a paralelních regulátorů. Chybové zesilovače s galvanickým oddělením ADuM3190 a ADuM4190 jsou určeny pro zpětnovazební napájecí zdroje s kontrolérem na primární straně. Jejich šířka kmitočtového pásma je 400 kHz s typickou počáteční přesností 0,5 % při teplotě 25 °C a celkovou přesností 1 % v rozšířeném pásmu pracovních teplot −40 °C až +125 °C. Tyto vlastnosti přinášejí pro výrobce napájecích zdrojů AC/DC a DC/DC měničů, včetně těch, které jsou kompatibilní s normou DOSA (Distributed- power Open Standards Alliance), značné zdokonalení v oblasti rychlosti, rozsahu provozních teplot, stejně jako pětinásobné zlepšení v odezvě na přechodové děje.

Zatímco na internetových stránkách http://www.analog.com/ ADuM3190 a http://www.analog.com/ADuM4190 lze získat bližší technické podrobnosti o těchto obvodech, stejně jako stáhnout katalogový list a objednat vzorky, na http://ez.analog. com/community/interface-isolation mohou zájemci sledovat diskuse a často kladené otázky o rozhraní a výrobcích s galvanickým oddělením Analog Devices na „EngineerZone™“ – se skupinou technické podpory online.

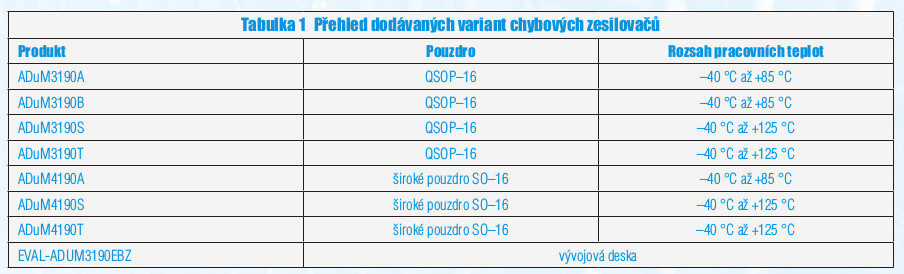

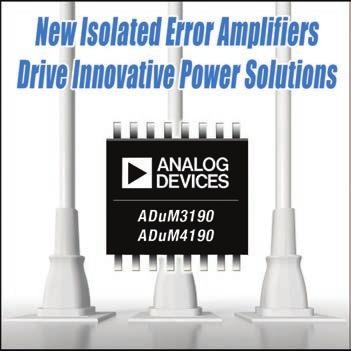

ADuM3190 a ADuM4190, jež jsou navrženy s využitím patentované technologie Analog Devices iCoupler pro galvanické oddělení digitálních signálů, odstraňují tzv. proudový přenosový poměr optočlenů, který se zhoršuje v průběhu života těchto součástek a omezuje rozsah pracovních teplot na horním okraji na 85 °C. ADuM3190 a ADuM4190 obsahují vysoce přesnou referenci 1,225 V a širokopásmový operační zesilovač, který lze použít při vytváření nejrůznějších běžně používaných způsobů zapojení kompenzačních smyček napájecích zdrojů.

Nejdůležitější parametry chybových zesilovačů ADuM3190 / 4190 s galvanickým oddělením:

• šířka pásma: 400 kHz
• počáteční přesnost při teplotě 25 °C: 0,5 %
• celková přesnost v pásmu pracovních teplot −40 °C až +125 °C: 1 %
• nízký odběr proudu: < 7 mA
• galvanické oddělení: 2,5 kVef (ADuM3190) / 5 kVef (ADuM4190) – zesílená izolace
