Plně stabilizované DC/DC měniče Traco Power řady TVN s nízkým šumem a zvlněním na výstupu

Pro aplikace citlivé na rušení je prakticky vyloučeno použití spínacích regulátorů v důsledku zvlnění a šumu na výstupu. V této oblasti vítězí lineární regulátory díky hladkému průběhu výstupního napětí bez rušení, ale mají nízkou účinnost a jsou zdrojem velkého množství ztrátového tepla. Pokud je nutné galvanické oddělení napájeného obvodu, lineární regulátory nepřicházejí v úvahu. Zdroj napájení aplikací citlivých na šum volá po kompromisu z hlediska parametrů nebo vyžaduje nákladnou filtraci.

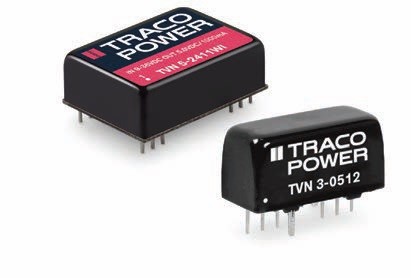

U měničů řad TVN 3 a TVN 5WI se Traco Power podařilo skloubit výhody spínacích DC/DC měničů a lineárních regulátorů. Tyto 3wattové a 5wattové DC/DC měniče mají funkční systém galvanického oddělení 1600 Vss. Výstupní napětí je plně stabilizované (z hlediska kolísání vstupního napětí i zátěže) a filtrované na zbytkovou hodnotu zvlnění a šumu 10 mVšš. Tuto hodnotu lze ještě dále snížit na 5 mVšš jediným vnějším kondenzátorem o kapacitě 10 μF. Náklady spojené s vnější filtrací mohou proto být minimální. Díky účinnosti 80–89 % (v závislosti na modelu a provozním zatížení) jsou tepelné ztráty na velice nízké úrovni. Nízké tepelné ztráty mají přímý kladný vliv na životnost a spolehlivost nejenom DC/DC měniče samotného, ale také dalších součástek v jeho okolí.

Měniče řad TVN 3 a TVN 5WI představují rentabilní a kvalitní řešení pro analogové obvody a pro aplikace v přístrojové technice, v oblasti audio a video, v bezdrátových komunikačních zařízeních, lékařských přístrojích, v systémech pro sběr dat apod.

5wattové měniče řady TVN 5WI přicházejí v kovovém zapouzdření DIP-24 se stíněním z šesti stran a obsahují vnitřní filtr zaručující shodu s normou EN 55032 class B v oblasti rušení po přívodech. Ke standardním parametrům patří dálkové ovládání zapnuto/vypnuto, přepěťová ochrana, vypnutí měniče při vstupním podpětí a ochrana proti zkratu na výstupu. Jsou dostupné modely s výstupními úrovněmi 3,3 V, 5,0 V, 12 V, 15 V, 24 V, ±5,0 V, ±15,0 V, ±24 V, přičemž modely s jedním výstupem jsou nastavitelné v rozsahu –10 % až +20 % jmenovité hodnoty. Uživatel si může vybrat z velmi širokých vstupních rozsahů 4,5–12 Vss, 9–36 Vss a 18–75 Vss. 3wattové měniče řady TVN 3 přicházejí v kompaktním kovovém pouzdru SIP-8. Dodávají se modely s výstupními úrovněmi 3,3 V, 5,0 V, 9,0 V, 12 V, 15 V, 24 V, ±5,0 V, ±15,0 V a vstupními rozsahy 4,5–13,5 V, 9–18 V, 18–36 V nebo 36–75 V.

Další informace o nových řadách DC/DC měničů TVN mohou zájemci získat na webu: www.tracopower.com/overview/tvn3, www.tracopower.com/overview/tvn5wi.

Více informací poskytne Amtek spol. s r. o.

Vídeňská 125, 619 00 Brno, tel. 547 125 560, fax 547 125 556

Borského 989/1, 152 00 Praha 5, tel. 251 681 111–13, fax 251 681 114

www.amtek.cz
