MAX40200 − proudový spínač / ideální dioda od Maxim Integrated

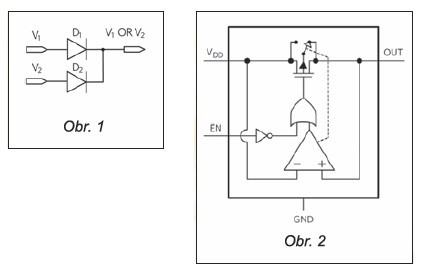

Přední světový výrobce integrovaných obvodů Maxim Integrated uvádí na trh MAX40200 − proudový spínač / ideální diodu, která má o řád menší úbytek napětí oproti standardně používaným Schottkyho diodám. Mnoho aplikací dnes vyžaduje kromě hlavního zdroje napájení i zálohovací zdroj, velmi populární je diodové zapojení OR, viz obr. 1. V případě přepnutí na zálohovací zdroj napětí je kladen důraz na co nejdelší provozní čas a MAX40200 je jedním z kroků, kterými lze omezit zbytečné energetické ztráty.

MAX40200 pracuje při napájecím napětí v rozmezí od 1,5 V až do 5,5 V. Typický úbytek napětí je 43 mV při odběru 500 mA a lineárně se zvyšuje spolu s proudem až do 85 mV při maximálním odběru 1 A. V režimu disabled (pin EN = low) je blokovací napětí až do 6 V v obou směrech. Tyto parametry jsou dostatečné pro naprostou většinu nízkonapěťových aplikací. Další výhodou je znatelně nižší proud v závěrném směru, a to 70 nA typický a 1,5 μA maximální. V případě použití primárních článků jako záložního zdroje tak nedochází k jejich nechtěnému nabíjení. Za zmínku stojí i klidový proud Iq s typickou hodnotou 7 μA a maximální 18 μA. Cílové aplikace pro MAX40200 jsou v oblastech zabezpečovací a zdravotnické techniky, senzoriky, IoT a Smart house. MAX40200 je dostupný v miniaturním pouzdru WLP o rozměrech 0,73 × 0,73 mm nebo 5pinovém SOT23. Pracovní teplotní rozsah je od –40 °C do +125 °C.

Podrobnější informace získáte u distributora, společnosti HT-Eurep Electronic, případně na http://www.maximintegrated.com/
