Tento článek o programech pro obvodové simulace navazuje na článek, který byl publikován v časopisu DPS č. 1/2014 [1] a jehož aktualizovaná verze je k dispozici na www.dps-az.cz v rubrice CAD/CAE/CAM [2].
Jsou zde uvedeny simulační nástroje, které jsou dodávány jako samostatné programy, nikoliv jako součásti návrhových systémů desek plošných spojů. Nejsou zde také uvedeny všechny simulátory určené pro amatéry a studenty − je jich celá řada, a tak jim budeme věnovat samostatný článek v některém z dalších vydání časopisu. Cílem tohoto článku je uvést základní informace o jednotlivých programech a také zdroje informací o nich, nikoliv jejich hodnocení.
O programu Visual Spice (původně název TurboSim) ani o jeho výrobci již není možné na internetu získat jakékoli informace, a tak již zřejmě není na trhu.
Podobná situace je také se simulátorem SupIRBuck Design Tool firmy International Rectifier, kterou před dvěma lety pohltila společnost Infineon.
Program B² Spice, který měl návaznost také na návrhový program EAGLE, koupila před čtyřmi lety firma EMAG Technologies, která ho sice pod označením B2.Spice dodává i nadále, ale hlavně ho doplnila o RF a systémové simulace a nabízí ho pod názvem RF.Spice A/D (viz dále).
Program HyperLynx Analog od společnosti Mentor Graphics se stal základem nového simulačního balíku AMS Suite, který je sice primárně určen pro návaznost na návrh desek v programu PADS, ale lze ho pořídit i samostatně (PADS AMS Suite).
Kromě dnes již tradičních simulačních nástrojů, jako jsou Micro-Cap, NI Multisim, Tina, ICAP/4, TopSpice, Super- Spice, LTspice, CircuitLab a další, uvádíme i některé nové programy:

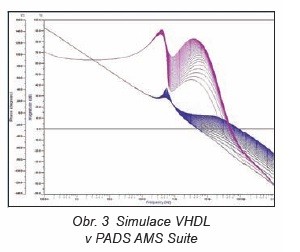

PADS AMS Suite [3] pro virtuální prototypování nabízí kromě analogové a smíšené simulace také simulace VHDL a pre-layout analýzy signálové integrity.

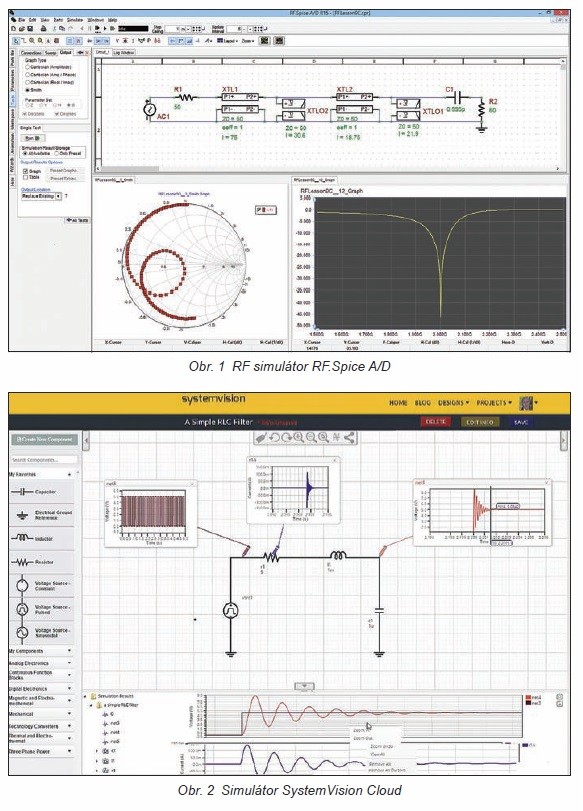

RF.Spice A/D [4] určený pro analogové, smíšené A/D a RF simulace vychází z původního programu B² Spice.
NGSPICE [5] a QUCS [6] jsou simulační programy z kategorie Open Source softwaru. Zejména NGSPICE je zajímavý, protože je součástí i jiných programů, např. programu Eagle pro návrh desek (od v.8.4).
DoCircuit [7], Every Circuit [8], iCircuit [9] a PartSim [10] jsou simulační programy určené zejména amatérům a studentům, i když je jistě možné je využít i v profesionálnějších případech. Zajímavý je např. program Every Circuit, který velmi názorně vizualizuje a animuje chování obvodu, takže je užitečnou pomůckou pro každého, kdo proniká do tajů elektronických obvodů. Program lze provozovat také na iPhonech a iPadech.
Programy Every Circuit, iCircuit, NGSPICE, QUCS, LTspice [11] a 5Spice [12] běží pod Windows i Mac iOS, Open Source software NGSPICE a QUCS lze provozovat i pod Linuxem.
Zajímavým simulátorem je také Mac Spice [13] určený pro počítače Apple s procesory Intel. I když je dílem jednoho autora, popis jeho možností je impozantní a svědčí o hlubokých znalostech simulačních technik jeho tvůrce. Jednoduchá webová stránka přináší detailně propracované informace o programu.
Novinkou je Infineon designer [14] − simulační program specializovaný na obvody se součástkami firmy Infineon Technologies, jako je ovládání motorů, ESD ochrana, napájecí zdroje nebo automotive elektronika. Běží on-line na cloudu, interně se jedná o simulátor Tina- Cloud [15], který je nyní v aktualizovaném článku [2] také uveden.
Další zajímavou novinkou je System- Vision Cloud [16] pro simulaci A/D obvodů a mechatronických systémů. Cloudová verze je k dispozici zdarma, a tak bude mít jistě oproti plné verzi (System- Vision Enterprise) určitá omezení.
Některé programy (DoCircuit, Infineon designer, TinaCloud, SystemVision Cloud a CircuitLab [17]) běží on-line na webovém prohlížeči bez nutnosti instalace programu.
[1] www.dps-az.cz/cad-cam-cae/id:1709/programy-pro-obvodove-simulace
[2] https://www.dps-az.cz/cad-cam-cae/id:52618/programy-pro-obvodovesimulace-aktualizovana-verze-2018-
[3] www.pads.com/analog-mixed-signal/ams-design-suite
[4] https://emagtech.com/rf-spice-ad
[5] http://ngspice.sourceforge.net
[6] http://qucs.sourceforge.net
[10] www.partsim.com/simulator#
[11] www.linear.com/designtools/software
[12] www.5spice.com
[13] www.macspice.com
[14] www.infineon.com/cms/en/tools/landing/ifxdesigner.html
[15] www.tina.com/English/tinacloud
[16] www.systemvision.com
[17] www.circuitlab.com
