Miniaturní SMD krystal

Společnost Jauch Quartz GmbH má pro letošní rok hned několik novinek, které budou postupně uváděny na trh. Kromě ultra malých krystalů série JXS a oscilátorů řady JRO je další novinkou rozšíření řady JTX o typ JTX310, který je znatelně menší než jeho předchůdci JTX410 a JTX520.

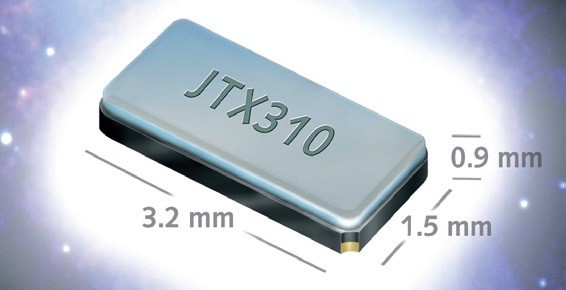

Krystal JTX310

Je nový miniaturní SMD „ladicí“ krystal, který bude standardně dostupný pouze s frekvencí 32,7680 kHz. Tento krystal využívá vnitřně zabudovanou vidličkovou ladičku. Speciální fotolitografický proces výroby je použit za účelem snížení velikosti a kvůli zlepšení elektrických parametrů.

Pouzdro sestává z keramického základu a kovového víčka, což poskytuje vysokou přesnost a spolehlivost. Celkové rozměry obalu jsou 3,2×1,5×0,9 mm.

Standardní pracovní teplota je od –20 °C až +70 °C , ale lze jej dodat také s teplotním rozmezím –40 °C až +85 °C.

JTX310 odpovídá směrnicím EU o RoHS, neobsahuje Pb a může být použit pro pájení přetavením při teplotách až do 260 °C.

JTX310 je obzvláště vhodný pro rychlé osazovací linky a je nabízen v balení na cívce po 3 000 kusech.

JTX310 je především navrhnut pro zařízení s nízkou spotřebou a pro zařízení o velmi malých velikostech. Je vhodný zejména pro průmyslová, telekomunikační, spotřebitelská zařízení a také pro příruční elektronické aplikace a je přizpůsobený pro RTC a mikroovladače.

Je ideální pro přístroje na baterie, kde redukuje spotřebu energie v režimu standby. Společnost Jauch Quartz dále nabízí:

Krystaly

• pro spotřební výrobky
• pro průmyslové výrobky
• pro automobilové výrobky podle AEC-Q200

Oscilátory

• pro spotřební výrobky
• pro průmyslové výrobky
• pro vysoce spolehlivé krystalové oscilátory

SAW výrobky

• SAW filtry
• SAW rezonátory

Podrobnější informace o aktuální nabídce výrobků společnosti Jauch Quartz je možné získat na webových stránkách www.jauch.de.
