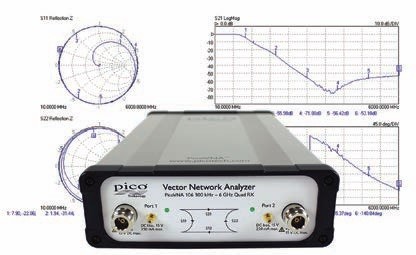

Vektorový síťový analyzátor PicoVNA 106 – 6 GHz

Britská společnost Pico Technology na základě svých zkušeností s kompaktními USB zařízeními a s vysoce výkonnými vzorkovacími osciloskopy vyvinula přesný vektorový síťový analyzátor − PicoVNA 106.

PicoVNA 106 je zcela nový, vektorový analyzátor sítí s šířkou pásma 300 kHz až 6 GHz. Navzdory jeho malým rozměrům a nízkým nákladům na pořízení se přístroj může pochlubit plně funkční čtyřjádrovou architekturou „Quad RX“ s minimální chybovostí.

PicoVNA 106 nabízí výjimečný dynamický rozsah 118 dB při 10 Hz a pouze 0,005 dB RMS šumu při maximální provozní šířce 140 kHz. Načítá také všechny čtyři S-parametry v každém frekvenčním bodě za pouhých 190 μs. PicoVNA 106 může být dokonce použit jako nákladově efektivní skalární síťový analyzátor s vysokým dynamickým rozsahem.

PicoVNA 106 má malé rozměry, malou hmotnost, ale vysoký výkon vyhovující servisním potřebám, instalačním testům, embedded a výcvikovým aplikacím. Příkladem zkušebního prostředí je širokopásmové propojení, kabeláž, anténa, montáž komponentů nebo subsystémů, instalace a poruchy po dobu životnosti, ve výrobě, kalibraci, distribuci a službách.

PicoVNA 106 je dodáván se softwarem pro Microsoft Windows, který podporuje celou řadu typů grafů pro skalární a vektorový pohled na parametry jednoho nebo dvou kanálů. Ty mohou být uloženy nebo exportovány v různých grafických a tabulkových formátech včetně Touchstone. Software zahrnuje Fourierovu transformaci na časovou oblast, schopnost detekce DTF (Distance-To-Fault). Pro všechny případy je k dispozici jmenovitá impedanční transformace (10 Ω až 200 Ω) matematicky nebo pomocí vyrovnávacích destiček.

Podrobnější informace získáte u distributora, společnosti HT-Eurep Electronic, případně na stránkách výrobce http://www.picotech.com

HT-Eurep Electronic, Světova 9, 180 00 Praha 8, tel. 266 313 053, fax. 284 810 202, www.hte.cz
