Průmyslové DC/DC měniče 120 W se vstupním rozsahem 4:1

Společnost TDK představila řadu DC/DC měničů GQA120 průmyslové kategorie. Měniče se jmenovitým výstupním výkonem 120 W se vyrábějí ve čtyřech mechanicky odolných variantách zapouzdření formátu „quarter-brick“ a jsou určeny pro použití v široké škále nejrůznějších zařízení a provozních prostředí. Mezi typické aplikace patří automaticky řízená vozidla, přenosná elektronika, telekomunikační technika do obtížných provozních podmínek, traťová zabezpečovací zařízení a námořní navigační technika.

GQA120 jsou dostupné v šesti variantách výstupního napětí 5, 12, 15, 24, 28 a 48 V nastavitelných v rozsahu ±10 % prostřednictvím trimovací funkce pro dosažení napájecích napětí, která jsou méně obvyklá. Jednotky dokážou zpracovat vstupní napětí v širokém rozsahu 9−36 V_ss (18−36V modely s výstupem 48 V) s tím, že snesou krátkodobě po dobu 1 s napětí až 50 V. Měniče dosahují účinnosti až 91,5 % a pracují při provozní teplotě základny v rozsahu –40 °C až +105 °C.

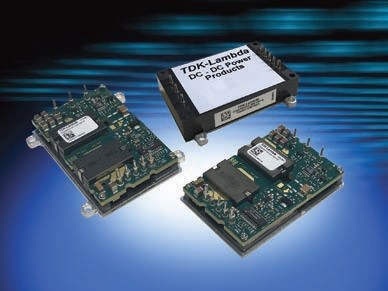

Všechny modely mají rozložení vývodů odpovídající průmyslovému standardu „quarter-brick“, přičemž je možné si vybrat ze čtyř variant zapouzdření. Přírubová základna umožňuje chlazení měniče odvodem tepla na chladicí desku, zatímco typy s obyčejnou základnou uživatel zvolí při způsobu chlazení standardními chladiči. Levnější, otevřená konstrukce je určena pro aplikace s chlazením nuceným oběhem vzduchu. Pro použití v obtížných provozních podmínkách lze případně vybrat variantu v plastovém pouzdru, která dobře funguje při vysokých provozních teplotách za minimálního proudění vzduchu.

Galvanické oddělení vstupu a výstupu je zkoušeno napětím 1500 V_ss v případě modelů otevřené konstrukce, 2250 V_ss u zapouzdřených typů bez příruby a napětím 3000 V_ss u zapouzdřených modelů s přírubou. Všechny modely jsou vybaveny ochranou s automatickým zotavením proti podpětí na vstupu, přepětí na výstupu, stejně jako proti tepelnému a proudovému přetížení. Měniče GQA120 mají bezpečnostní osvědčení dle IEC/EN/UL 60950-1 a nesou značku CE udělenou v souladu s požadavky EMC a s evropskými směrnicemi LVD (Low Voltage Directive) a RoHS2.

Podrobnější informace o celé nové řadě DC/DC měničů TDK-Lambda GQA120 mohou zájemci získat využitím internetového odkazu www.uk.tdk-lambda.com/gqa.

Více informací poskytne Amtek spol. s r. o.

Vídeňská 125, 619 00 Brno, tel. 547 125 560, fax 547 125 556

Borského 989/1, 152 00 Praha 5, tel. 251 681 111–13, fax 251 681 114

www.amtek.cz
