Baterie popíšeme odporem a napětím. Nejlépe na 3,5palcovém LCD

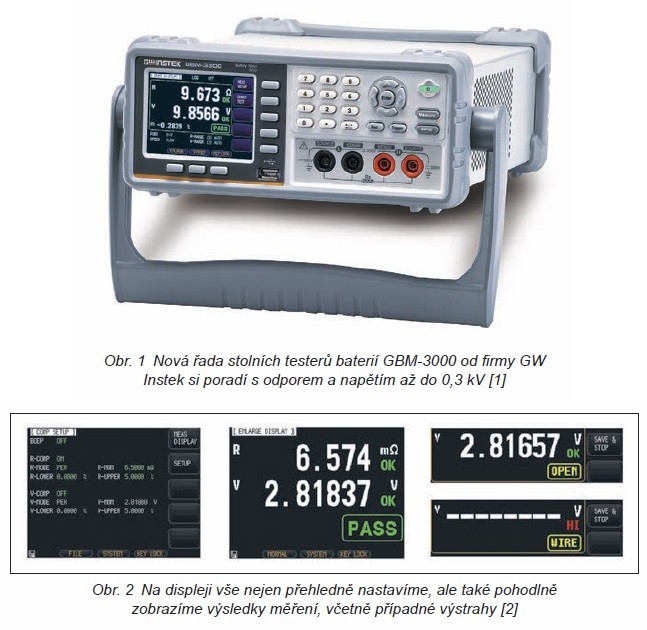

Podobně jako snad každou elektronickou součástku dokážeme i baterie popsat celou řadou parametrů. Pokud se má zvláštního významu dostat dvěma z nich, napětí a vnitřnímu odporu, a vystačíme si s rozsahy do 300 V nebo 3,2 kΩ, oceníme služby nové řady stolních testerů baterií GBM-3000 od společnosti GW Instek. Společnost je představila letos v červenci [1].

K vývoji i do provozu

Mluvíme-li o sérii, máme tím v době psaní článku na mysli 300V modely GBM-3300 spolu s 80V verzemi odlišenými koncovkou „3080“. Přístroje o hmotnosti cca 2,8 kg využívají pevně daného střídavého testovacího signálu na kmitočtu 1 kHz (±0,5 Hz), čtyřvodičového postupu měření, TFT LCD s úhlopříčkou 3,5 palce a rozlišením 320 × 240 bodů, na něm pak šesti pozic pro zobrazení napětí a pěti pro případ vnitřního odporu, nezávislého vyhodnocení pro obě hlavní veličiny typu „prošel – neprošel“, a pokud to bude nutné, tak i několika různých komunikačních rozhraní, USB Host / USB Device / RS-232C či Handler.

Testery pracují se vstupní impedancí 99 kΩ (v rozsahu 3 mΩ až 300 mΩ), resp. 2 MΩ (3 Ω až 3 kΩ) a při měření odporu vykazují základní přesnost ±0,5 % ze čtené hodnoty. Rozlišení zde přitom dosahuje až na 0,1 μΩ (rozsah 3 mΩ). V případě napětí se přesnost měření odvíjí od ±0,01 % čtené hodnoty a s rozlišením se dostaneme až na úroveň 10 μV (rozsah 8 V). Přístroje tak třeba oceníme během třídění jednotlivých článků za účelem dosažení ještě lepší rovnováhy při jejich navazujícím sériovém či paralelním řazení. Výsledné údaje se však budou kromě teploty odvíjet rovněž od rychlosti měření, které může být pomalé, tj. 3× za vteřinu, střední, rychlé, ale také extra rychlé (65× za sekundu).

Jak vyplývá z obr. 2, testery baterií řady GBM-3000 [2] při stanovení nízké a jindy zase vysoké hodnoty podporují nezávislá nastavení jak pro napětí, tak též odpor (SEQ, PER a ABS). A s ohledem na potřeby výzkumu či vývoje nebo samotného výrobního procesu přichází navíc se dvěma módy zobrazování – standardním pro tři kombinace R+V, R a V souběžně s nastavením a také jednoduchým, kdy barevnému displeji dominují velké číslice zlepšující čitelnost a urychlující případnou kontrolu.

V kontaktu s výpočty

Platnost naměřených údajů si testery hlídají na základě kontroly sondy a jejího správného kontaktu, přičemž na potíže s testovacími přívody jasně upozorní. Data získaná měřením ukládáme ve vnitřní paměti přístroje a chybět zde nesmí ani funkce spojené se statistickými výpočty (Cp / Ckp / Mean / MAX / MIN...). Za přispění Flash disku pak už jen přeneseme výsledky do počítače, kde vše budeme zálohovat a informace třeba ještě podrobíme hlubší analýze. Co když ale počet baterií, včetně jejich napětí, poroste? O nástrojích, které si hravě poradí i v této situaci, jsme na stránkách DPS psali v [3] a [4].
