SpiCAT − online simulace kondenzátorů

Společnost AVX Corporation, globální výrobce a dodavatel součástek, má na svém webu nový online simulační nástroj SpiCAT [1]. Tento simulátor umožňuje získávat různé charakteristiky kondenzátorů v závislosti na kmitočtu a teplotě. Je určen jak pro širokou řadu vícevrstvých keramických a tantalových kondenzátorů, tak i pro polymerové a NbO SMT kondenzátory. Tím, že umožňuje přístup do dvou oddělených portálů, SpiMLCC a SpiTAN, nahrazuje původní simulátory SpiCap III a SpiTan IV.

Nový SpiCAT umožňuje vývojářům získat přehled elektrických charakteristik pro jednotlivé kondenzátory vybrané podle PN (Part Number). Zjednodušuje rovněž výběr kondenzátorů a jejich seskupování z různých výrobních sérií podle aplikací. Umožňuje rychlou, jednoduchou a přesnou parametrickou charakterizaci, stejně jako rychlou identifikaci kondenzátorů vhodných pro požadavky dané aplikace.

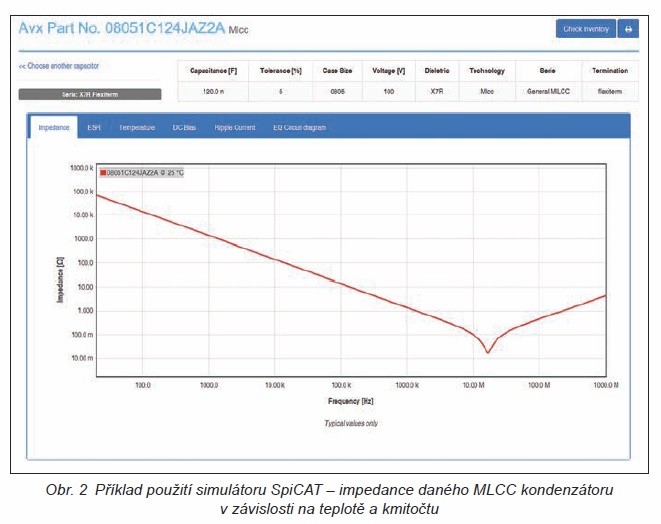

Jakmile je kondenzátor vybrán, zobrazí se jeho katalogové údaje (Capacitance, Rated voltage, Case size, DCL max., ESR max. při 100 kHz, ESL a Tolerance), zatímco interaktivní graf umožní uživateli identifikovat vliv kmitočtů a teplot na následující parametry:

• Kapacita
• ESR (Equivalent Series Resistance)
• DF (Dissipation Factor)
• Impedance
• Ripple voltage / Ripple current

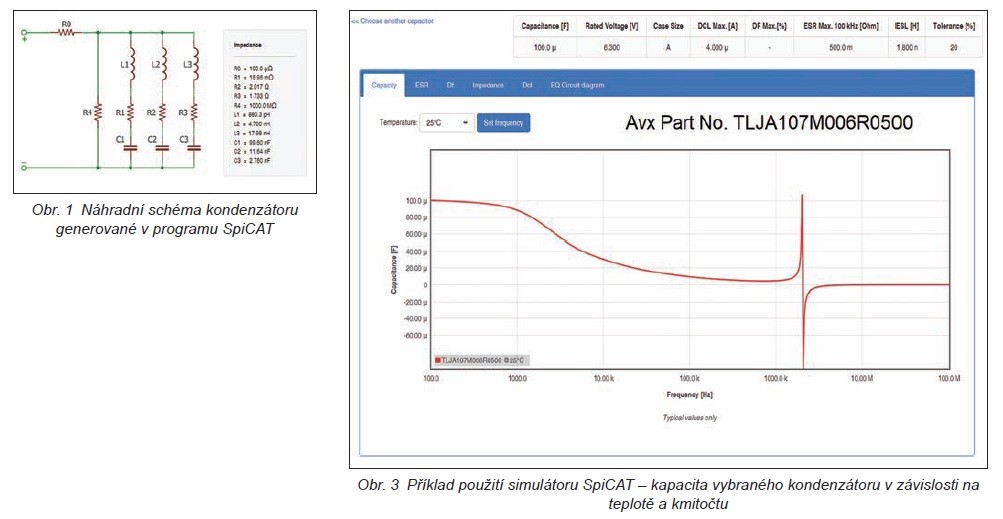

Program také umožňuje uživateli zadat vstupní napětí a teplotu k vykreslení DCL (Direct Current Leakage) v čase a získání náhradního diagramu s charakteristikami pro každý parametr. Mezi další nové možnosti patří načítání 3D modelů pro každou velikost, tisk grafů a parametrů pro vybrané PN a kontrola stavu zásob ve skladu.

Program SpiCAT je dostupný na webu https://spicat.avx.com/
