Co nazýváme procesem selektivního pájení? Jedná se o lokálně aplikované pájení.
Tento proces se používá zejména při dopájení vývodových součástek (patic, konektorů apod.) při smíšené montáži. Vzhledem k velkému rozmachu povrchové montáže SMT v posledních letech je technologie selektivního pájení stále více žádaná.

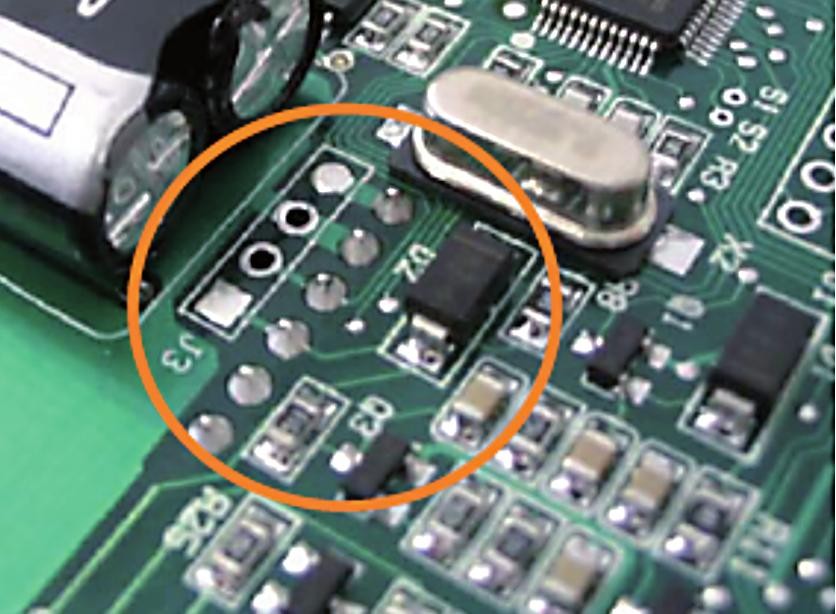

Obr. 1 Typická deska pro selektivní pájení
Pokud zadáte do vyhledávače titul selektivní pájení, naleznete zde celosvětově více než 70 firem, které se zabývají vývojem a výrobou zařízení pro selektivní pájení v elektrotechnice.
Selektivní pájení je alternativou k ručnímu pájení, popřípadě k technologii „pin in paste“.
Spodní část DPS je překryta speciální maskou, která zakrývá místa, jež nemají být pájena. Pájení probíhá na standardním zařízení s pájením vlnou.

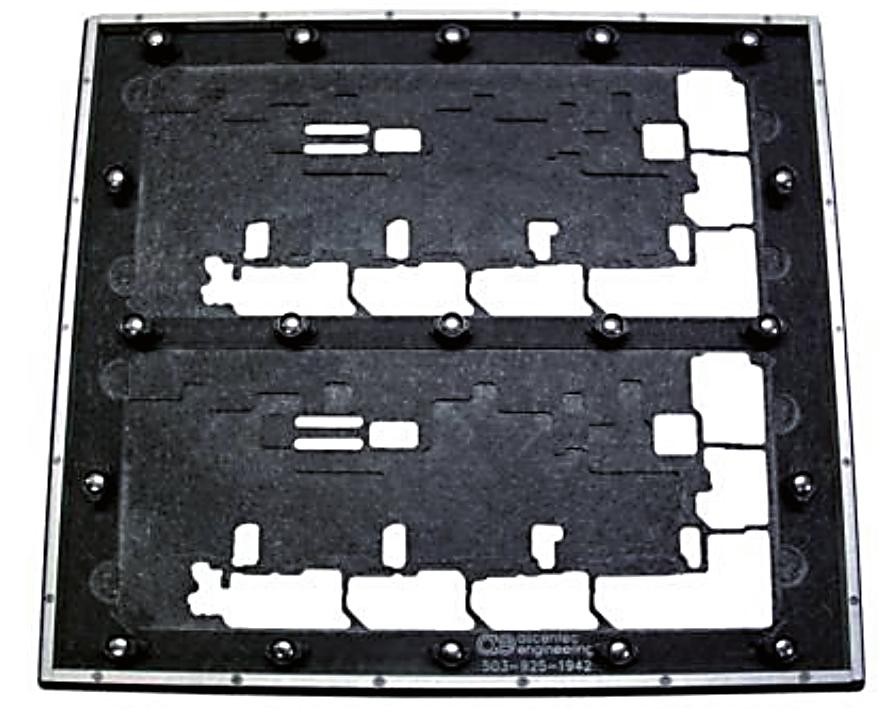

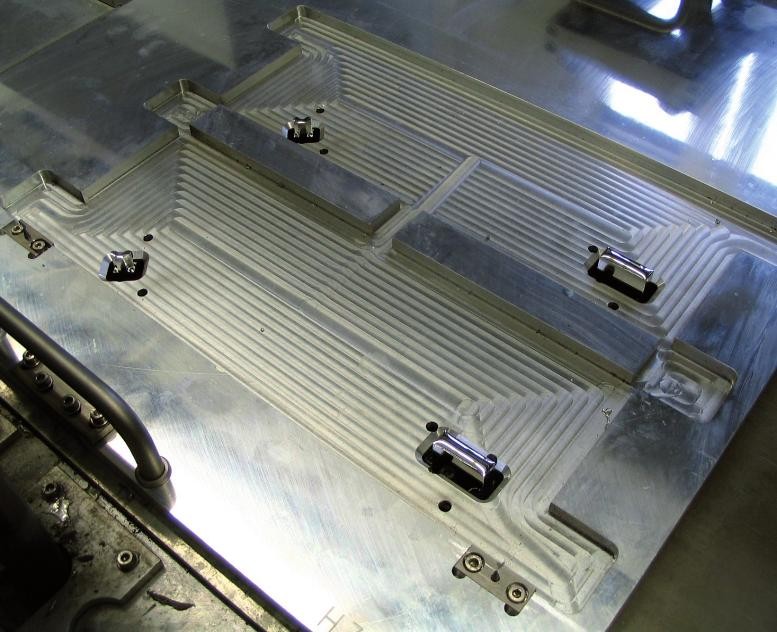

Obr. 2 Selektivní maska
Tato metoda je vhodná pro velkosériovou výrobu, neboť má velmi krátký čas pájení.
Nevýhodou metody je její nízká flexibilita a výrazná technologická omezení.
Tato metoda je vhodná zejména pro opravy integrovaných obvodů typu PLCC, SOIC, QFP, BGA apod. Nevýhodou této metody je relativně dlouhý čas pájení (cca 10 sekund a více).

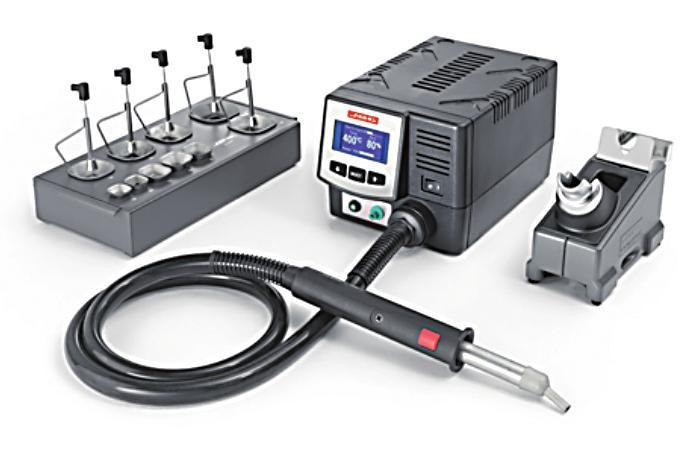

Obr. 3 Pájení horkým vzduchem
Používá se zejména pro pájení speciálních součástek. Jedná se o kontaktní proces. Čas pájení jednoho bodu je cca 2 až 6 sekund. Pájecí robot může být v provedení do linky nebo jako samostatné zařízení.

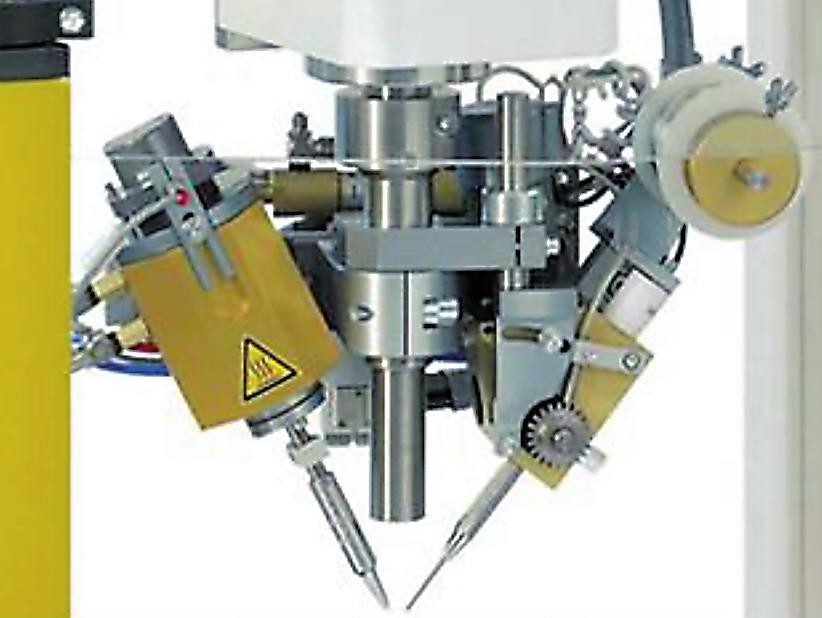

Obr. 4 Pájecí robot
Používá se zejména pro pájení speciálních součástek. Jedná se bezkontaktní proces. Čas pájení jednoho cyklu je cca 1 až 5 sekund. Tato technologie může být v provedení do linky nebo jako samostatné zařízení.

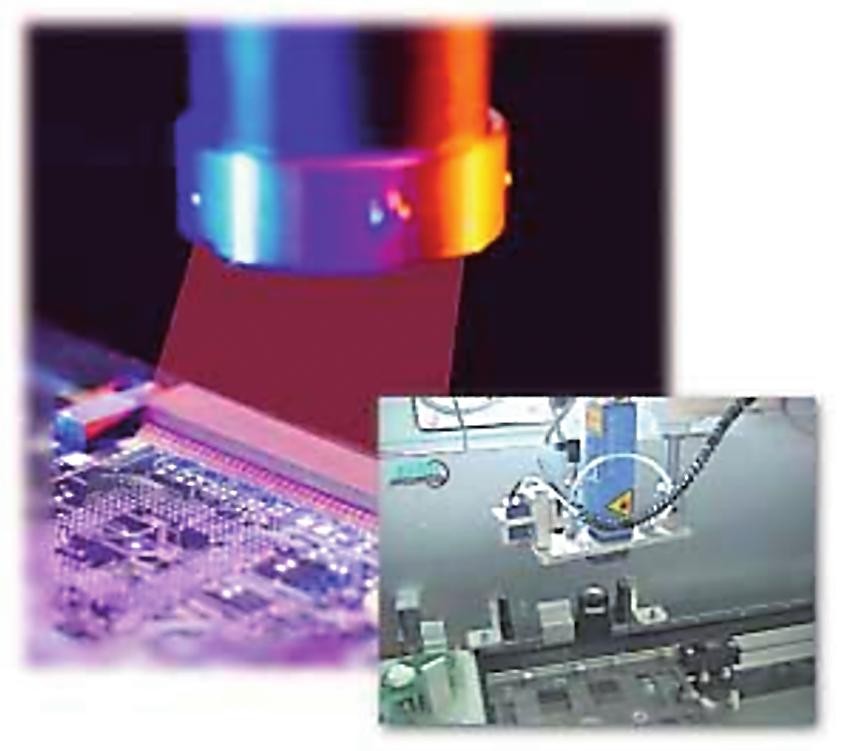

Obr. 5 Pájení IR zářením
Používá se zejména pro pájení speciálních součástek. Jedná se o bezkontaktní proces. Čas pájení jednoho bodu je cca 0,1 až 5 sekund. Pájení laserem může být v provedení do linky nebo jako samostatné zařízení.

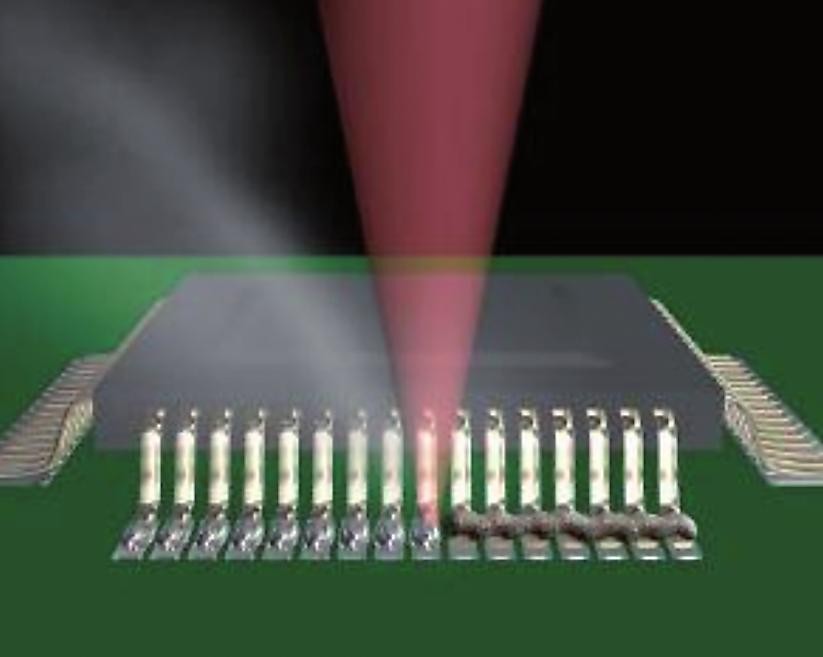

Obr. 6 Pájení laserem
Tento princip můžeme rozdělit do dvou základních kategorií:
Tato metoda vyžaduje pro každý typ desky speciální matrici s tryskami v místech pájení. Technologie má malou flexibilitu a je vhodná pro velkosériovou výrobu.
Obr. 7 Matrice pro pájení razítky
Tato metoda vyniká možností nastavení parametrů pájení pro každý jednotlivý pájený bod. Jedná se o vysoce flexibilní řešení. Nevýhodou je relativně dlouhý čas pájecího cyklu.

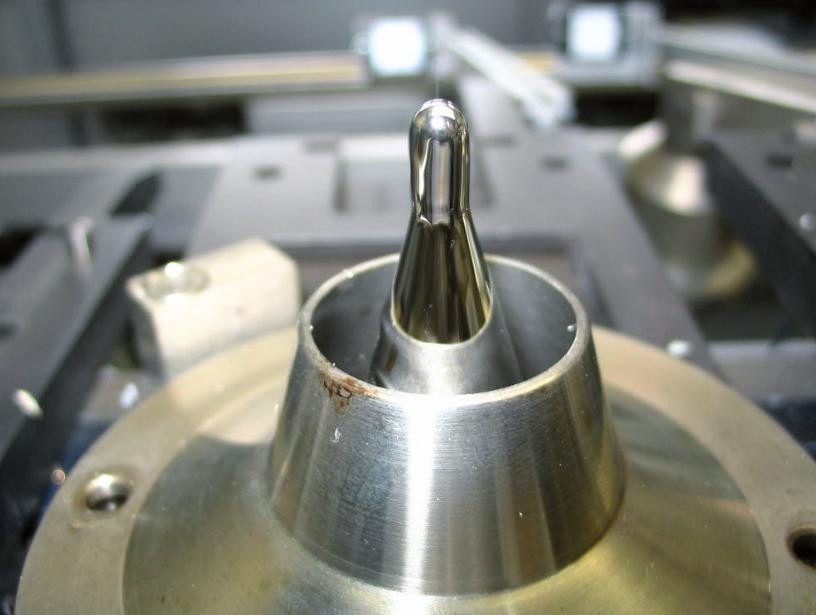

Obr. 8 Pájecí tryska (nozzle)
Obě metody mohou být v provedení do linky nebo jako samostatné zařízení.
Typy pájecích trysek/single nozzle:
1. Nesmáčená tryska (nozzle)

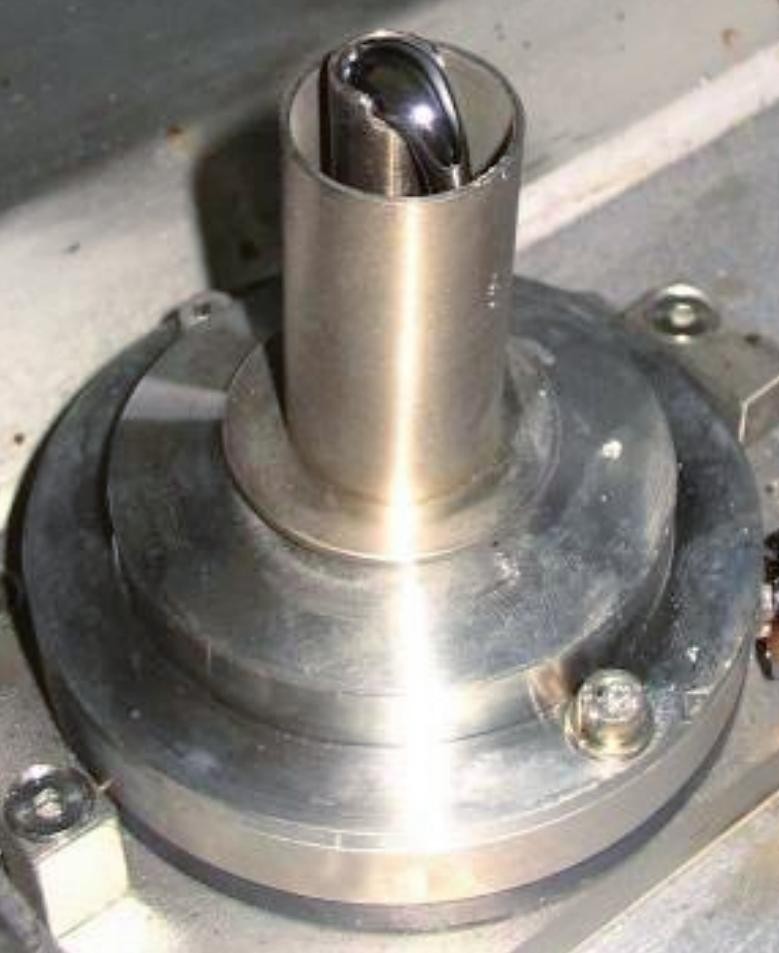

Obr. 9 Nesmáčená tryska
U tohoto typu trysky vytéká roztavený cín jedním definovaným směrem. Tento typ trysky má velmi dobrý přenos tepelné energie a tím i rychlejší čas pájení, avšak klade větší nároky na návrh samotné desky.

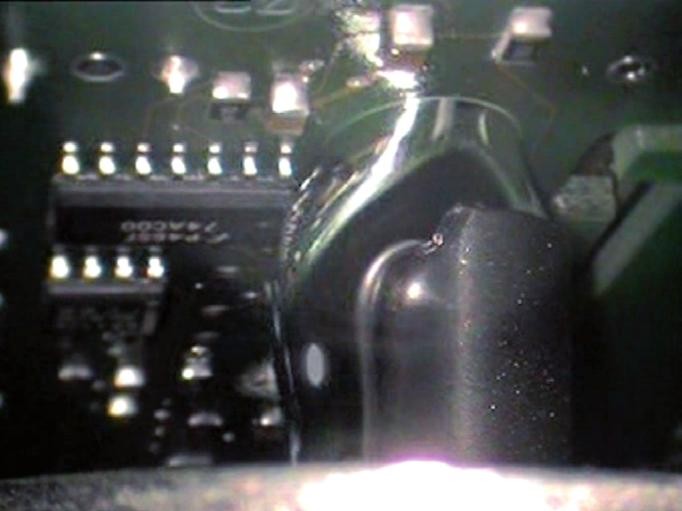

Obr. 10 Nesmáčená tryska při kontaktu s DPS
2. Smáčená tryska (nozzle)

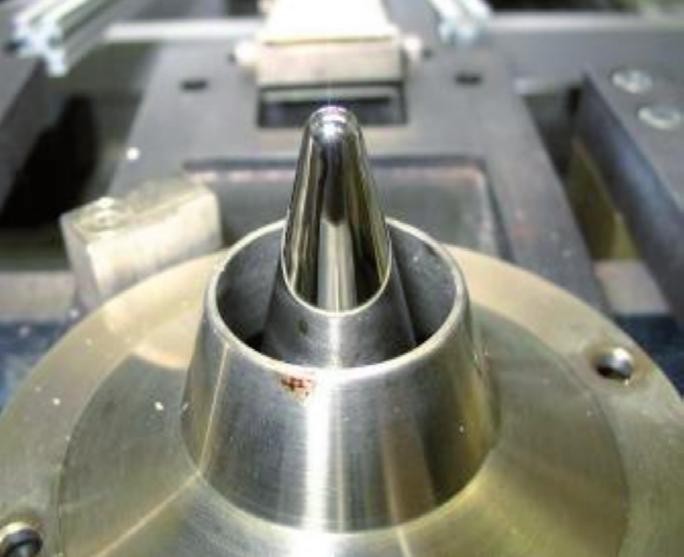

Obr. 11 Smáčená tryska
U tohoto typu trysky cín stéká rovnoměrně po celé ploše trysky. Tento typ trysky může dosáhnout na velmi malá a komplikovaně dostupná místa. V současnosti se používají velikosti s vnitřním průměrem od 2 mm.

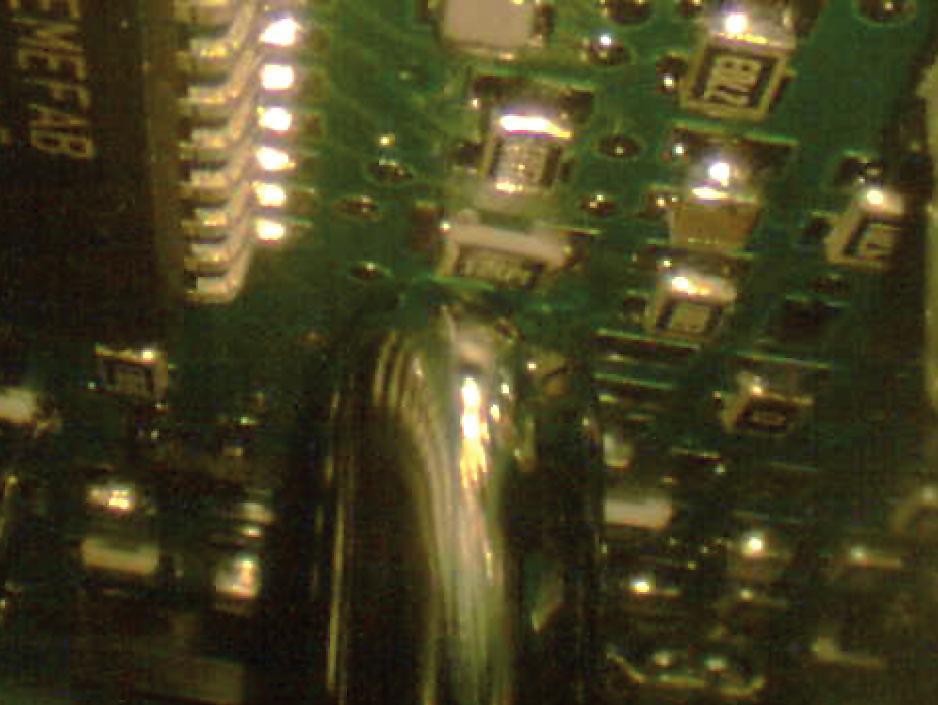

Obr. 12 Smáčená tryska při kontaktu s DPS
Jak je patrno z výše uvedených popisů, technologie selektivního pájení nabízí širokou škálu řešení. V počáteční fázi je tedy nutno zvolit správnou metodu, aby řešení bylo kvalitativně vyhovující a rovněž ekonomicky únosné.
