Prvý inteligentný výkonový modul pre bez spájkovú montáž

Pre motory až do 15 kW

Spoločnosť Semikron uviedla na trh inteligentný výkonový modul na rýchlu a jednoduchú montáž bez spájkovania. Miniskiip® IPM je vyvinutý pre motory až do 15 kW. Tento modul je dostupný v typológiách 600 V CIB a 1200 V SixPack vyznačujúcich sa riadiacimi jednotkami vysokonapäťových integrovaných obvodov (HVIC) v technológii SOI (kremík na izolátore) na ochranu aktívnych komponentov pred efektom latch-up /mikroprieraz/. V porovnaní s inými inteligentnými silovými modulmi, tento nový IPM demonštruje najnižší tepelný odpor 0,95 K/W a najvyššiu teplotu prechodu +175 °C.

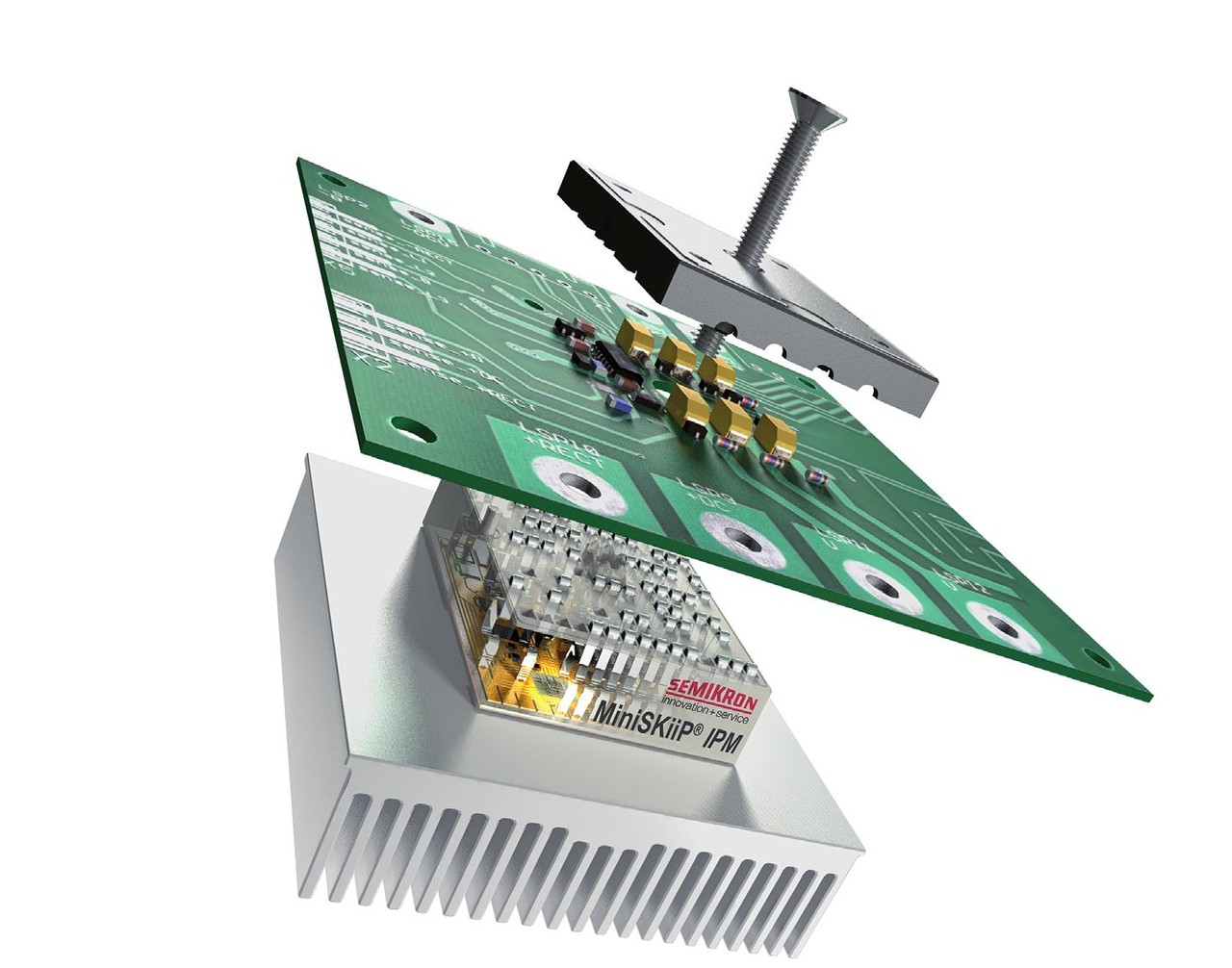

Výkonové, kontrolné a pomocné kontakty sú zapojené priamo do dosky s plošnými spojmi cez pružiny a nie cez spájkované spoje. Odstránenie všetkých spájkovaných spojov zvyšuje kvalitu montáže. Jednoduchou montážou na západku s jedinou štandardnou skrutkou sa dosiahne efektívna montáž modulu s plošnými spojmi a odvodom tepla. Výhodou pre užívateľa je aj použitie v ťažko dostupných miestach. Taktiež počet súčiastok je menší v porovnaní s oddelenými riešeniami.

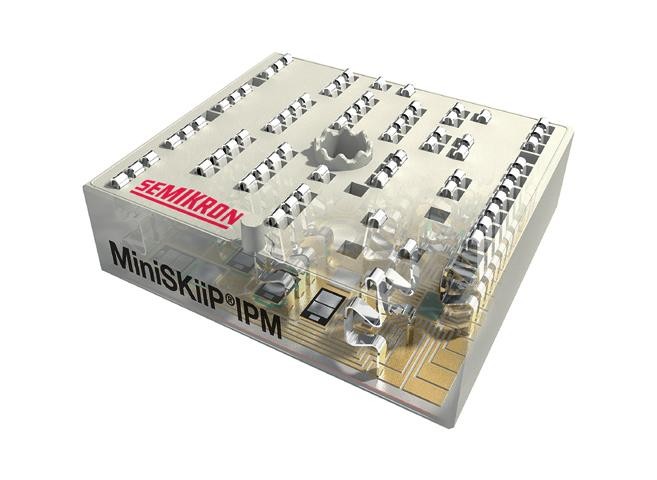

Obr. 1 MiniSKiiP® IPM, prvý IPM pre bez spájkovú montáž pre motory až do 15 kW

Vysokonapäťové riadenie IC s pokrokovou technológiou „shifter“ je súčasťou inventorov 600 V Converter-Inverter-Brake IPM a 1200 V (6-súbor) Miniskiip® IPM a poskytuje pohon IGBT bez optospojenia. Technológia SOI ponúka odolnosť proti latch-up, pretože všetky vypínače sú dielektricky odizolované. Špeciálny „shifter“ obvod pre každý kanál umožňuje prítomnosť negatívnych kompenzačných napätí. Integrovaný riadiaci obvod zostáva plne prevádzkyschopný pre všetky aplikované kompenzačné napätia až po –50 V, a ponúka flexibilitu v dizajne energetického systému. Riadiaci obvod IC predstavuje ochranu proti nadmernému prúdu. Používa externý odpor pripojený k zemi, pričom vypína IPM v prípade vyššieho prúdu alebo blokuje podpätia všetkých kanálov a signalizuje poruchy. Vypnutie môže tiež aktivovať regulátor systému prostredníctvom vstupu pre vypnutie vonkajším signálom.

MiniSKiiP® IPM dosahuje najlepší tepelný odpor a optimálnu hustotu prúdu, čo vedie ku schopnosti dosiahnuť vysoký počet výkonových cyklov a dlhšej životnosti v porovnaní s existujúcimi technológiami IPM. Tieto výhody sú výsledkom technológie pružinového kontaktu, ktorý rovnomerne distribuuje vertikálny tlak a puzdrenia bez základnej dosky.

MiniSKiiP® IPM je vhodný na priemyselné a spotrebiteľské pohony až do 15 kW ako aj riadenia procesov a solárnych aplikácií. Využívaním úrovne technológie Trench-Field-Stop IGBTs sú systémy IPM k dispozícii v 600 V a 1200 V variantoch a v dizajnoch pre nominálny prúd až po 72 A. Moduly sú vyrábané v súlade s RoHS.

O spoločnosti SEMIKRON

Nemecká spoločnosť Semikron, založená v 1951, je rodinný podnik, ktorý zamestnáva po celom svete 3 000 ľudí. Spoločnosť Semikron tvorí globálna sieť 35 spoločností, ktoré garantujú rýchle a kompetentné služby zákazníkom na mieste. Podľa štúdie, ktorú vykonala spoločnosť IMS, vedúci marketingový výskumný inštitút, je spoločnosť Semikron vedúca spoločnosť na trhu v oblasti diódových/tyristových modulov s 34 % podielom na svetovom trhu.

Produkty

Sortiment produktov spoločnosti Semikron pozostáva z 21 000 rôznych silových polovodičov, vrátane čipov, nespojitých diód/tyristov, silových modulov (IGBT/ MOSFET/dióda/tyristor), pohonných a ochranných komponentov a integrovaných podsystémov.

Aplikácie

„Semikron inside” sa stal obchodnou značkou pre mladé rozvíjajúce sa trhy ako sú elektrické pohony, veterné generátory, solárna energia, elektrické vozidlá, zváracie stroje, výťahy, napájacie zdroje, reťazové dopravníky a vozíky. Keďže spoločnosť Semikron vystupuje ako významný inovátor v sektore silovej elektroniky, mnohé progresívne zdokonalenia spoločnosti boli prijaté ako priemyselné normy.

Viac informácií nájdete na www.semikron.com.
