Zdroje taktovacího kmitočtu i pro náročné aplikace

Firma Golledge Electronic patří k předním světovým dodavatelům zdrojů hodinového signálu a jeho zpracování. Nabízí široký sortiment krystalů, oscilátorů, TCXO, VCXO, OCXO, RTC modulů, SAW filtrů apod. Najdeme zde nejen standardní, ale také specifická provedení pro náročné aplikace v automobilovém a zbrojním průmyslu. Z celé nabídky bych představil některé zajímavé zástupce jednotlivých skupin.

Pro military aplikace a extrémní podmínky je určen např. oscilátor MCS02 v keramickém pouzdru o rozměrech 5 × 3,2 × 1,6 mm. V rozsahu pracovních teplot od –55 °C do +125 °C poskytuje CMOS výstup 10 kHz až 225 MHz, ± 50 ppm. K dispozici jsou varianty pro napájecí napětí 2,5 V, 3,3 V a 5,0 V. Odolává vibračnímu namáhání 50 g RMS 10–2 000 Hz, šokově až 5 000 g (0,3 ms ½-sine).

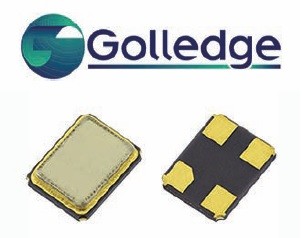

V průmyslovém a automobilovém segmentu nacházejí uplatnění krystaly řady GSX-333, rozsah dostupných frekvencí je 12–125 MHz. Do 54 MHz kmitají v základním módu a pro vyšší kmitočty na 3. harmonické. Malé keramické pouzdro o rozměrech 3,2 × 2,5 × 0,7 mm je vhodné i pro umístění do stísněných návrhů, kde je potřeba šetřit místem. Pracovní teploty –40 °C až +85 °C. Pro použití v automobilové technice pak varianta GRX-330 (kvalifikovaná dle AEC-Q200), která je k dispozici v pásmu 12–40 MHz v základním módu. Pokud máte vyšší nároky na malý jitter a fázový šum, pak je možné sáhnout po oscilátoru např. řady GXO-7506 (jitter RMS 0,04 ps typ (12 kHz až 5,0 MHz). Vyrábí se ve standardním pouzdru o rozměrech 7 × 5 × 1,4 mm, pro napájení 1,8 V, 2,5 V nebo 3,3 V, pracovní teploty –40 °C až +85 °C.

Pro aplikace s požadavkem na vysokou stabilitu kmitočtu lze s výhodou použít teplotně kompenzovaný oscilátor, typ GTXO-253 s rozsahem od 10 do 52 MHz a stabilitou až ±0,5 ppm. Dodává se v miniaturním pouzdru o rozměrech 2,5 × 2 × 0,8 mm, napájení od 1,8 V do 3,6 V. Rozsah pracovních teplot –40 °C až +85 °C. Uvedený typ je velmi vhodný pro GPS aplikace.

Při ještě větších nárocích můžeme sáhnout k některému z OCXO, které však již mají větší příkon. V průmyslovém teplotním rozsahu například GOXO-149. K dispozici pro frekvence 10–80 MHz, LVCMOS výstup, napájecí napětí 3,3 V.

Řešení pro 32,768kHz oblast nabízí řada GSX-315. V pouzdru o rozměrech 3,2 × 2,5 × 0,9 mm, případně automotive varianta GRX-315. Tuto skupinu vhodně doplňují moduly RTC, jako je RV1805C3 pro nízkopříkonové použití − typ. spotřeba 60 nA při provozu s interním krystalem, 17 nA s RC oscilátorem − nebo RV8803C7 pro přesné aplikace − ±3 ppm přes celý rozsah napájení a teplot, typ. spotřeba 240 nA. Moduly mají komunikační rozhraní I2C, možnost nastavení různých alarmů, WDT, programovatelný výstup pro externí použití atp. Jsou k dispozici také v automotive variantě.

Na závěr bychom zmínili skupinu filtrů SAW, řady GSIF pro rozsah 30–700 MHz a GSRF pro 100 MHz až 2,7 GHz. Na výběr jsou k dispozici některé standardní varianty, a to i v provedení AEC-Q200, případně je možné definovat parametry dle zákaznických požadavků.

Výše uvedené je pouze výřez z širokého portfolia.

Podrobnější informace k produktům Golledge Electronic si vyžádejte u naší společnosti HT-Eurep Electronic s. r. o.

HT-Eurep Electronic, Světova 9, 180 00 Praha 8, tel. 266 313 053, fax. 284 810 202, www.hte.cz
