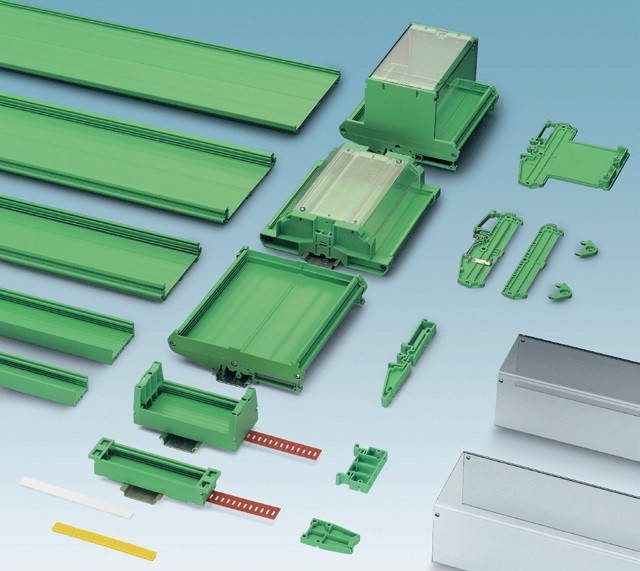

Profilová montážní pouzdra – UM a UM-PRO profily

Program výrobků UM zahrnuje šest odstupňovaných profilových šířek od 25 mm do 122 mm. Profilová délka se individuálně zkrátí podle potřebného místa. Vedení desek s plošnými spoji ve třech úrovních usnadní montáž a dovolí rozměrově přesné napolohování. Volitelně jsou pro konstrukční šířky 100 mm, 108 mm a 122 mm k dispozici průhledné ochranné kryty ve vysokém a plochém provedení, které se individuálně zkrátí stejně jako profily.

Různé stranové prvky, jako např. provedení s nebo bez patky, s integrovanými drážkami desek s plošnými spoji a/nebo PE kontaktem k nosné liště dovolují praktické uspořádání zařízení. Integrované nebo volitelné dodatečné zámky patky garantují pohodlnou a bezpečnou montáž na nosné lišty podle EN 60715.

Pouzdra UM-PRO v šířkách 72, 108 a 122 mm kombinují velice rychlou realizaci montáže a vysoký stupeň variability při volbě připojení vodičů. Jako jediné pouzdro z bezhalogenového vysokoteplotního plastu je vhodné pro použití při teplotách až 100 °C a splňuje předpoklady pro atest UL platný na americkém trhu. Nízký profil konstrukce umožňuje montáž plochých elektronických modulů a jejich instalaci na DIN lišty nebo přímo na panel zařízení. Horní deska plošných spojů může být osazena až k samotnému okraji a zajištěna rychlým upevněním. Konektory, které pak zapojí zákazník, zůstávají volně přístupné. Řadu možností završuje ještě např. volné polohování krytek nebo volitelná alternativa sběrnice pro vzájemné propojení sousedních modulů.
