Nové konektory od firmy EPT

DPS 3/2019 | Články
Autor: ATD Elektronik

Zero8 – 0,8 mm SMT pro použití board-to-board

Produktová řada Zero8 díky technologii ScaleX nabízí nejvyšší míru nastavitelnosti vzhledem k typu konstrukce, stohování a počtu pólů. Konektory jsou k dispozici s oboustranným stíněním. Dle individuálních potřeb jsou k dispozici i konektory bez stínění.

Robustní technologie spojů ScaleX zajišťuje bezpečnost spojů při mechanickém zatížení (vibrace a nárazy) a při zapojování kompenzuje tolerance posunů ve všech směrech (x, y, z). Promyšlená geometrie konektorů chrání spoje proti nesprávnému použití. ScaleX – oboustranná, robustní technologie spojů pro flexibilní systémy konektorů

Vlastnosti:

  • rychlost přenosu dat až 16 Gbit/s
  • 12−80 pólů
  • jmenovitý proud 1,4 A
  • 500 cyklů zapojení
  • vysoká spolehlivost spojů
  • ochrana proti chybnému zapojení
  • baleno v pásech

Použití:

  • board-to-board (mezzanin) 6−20 mm
  • paralelní a pravoúhlé spoje
  • volitelně: varianta bez stínění

EC.8-0,8 mm SMT – Přímý konektor Snadné použití, HighSpeed, kompaktnost

Společnost ept rozšiřuje nabídku svého sortimentu přímých konektorů o řešení s roztečí 0,8 mm. Díky své konstrukci má konektor EC.8 HighSpeed rychlost takřka „v krvi“: oproti klasickým konektorům má o jeden stavební prvek méně, čímž došlo k redukci průřezu vedení i směru a reflexe signálu. Signál je veden mnohem rychleji a čistě. A to při (přenosové) rychlosti až 24 Gbit/s.

Výhody přímých zástrček se projevují zejména v oblasti přenosu dat a signálové integrity. Promyšlené prvky usnadňují jejich manipulaci. Vysokorychlostnímu přenosu tak nestojí nic v cestě.

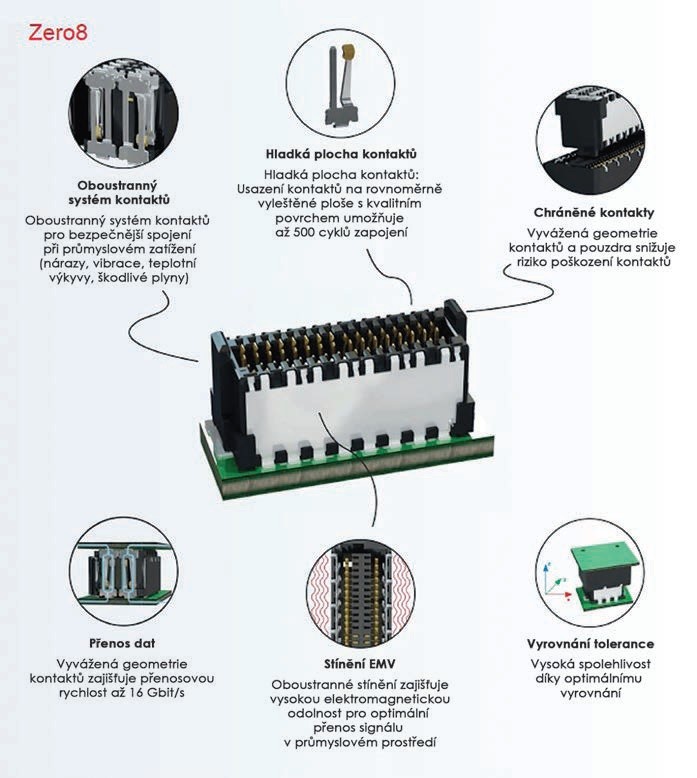

obr. 1

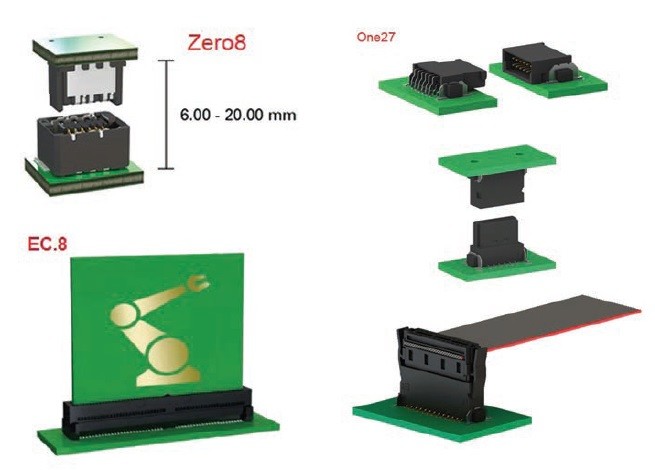

obr. 2

Vlastnosti:

  • přímý konektor
  • 20−200 pólů
  • 24 Gbit/s přenosová rychlost
  • jmenovitý proud 3,2 A
  • 500 cyklů zapojení
  • baleno v pásech nebo platech
  • tloušťka dceřiné karty 1,60 mm

One27 – 1,27 mm SMD s roztečí 1,27

Konektory One27 s SMD montáží slouží k propojení PCB desek.

Můžete propojit board-to-board vzdálenost desek 8 mm nebo 13,8 mm. Nebo dané konektory můžete použít k propojení dvou paralelních desek a také můžete použít propojení pomocí kabelového svazku a IDC konektoru.

Vlastnosti:

  • max. 1,4 A při 20 °C (50pólový) otestovaná kompatibilita
  • počty kontaktů: 12 až 80
  • různé možnosti připojení
  • baleno v Tape & Reel
  • 500 cyklů zapojení

Podrobnější informace o produktech naleznete na webových stránkách společnosti www.atd-elektronik.cz/ept.html.
