Nové nanoPower DC/DC od Maxim Integrated

Přední světový výrobce integrovaných obvodů Maxim Integrated rozšiřuje rodinu nanoPower obvodů o řadu snižujících DC/DC konvertorů pod označením MAX38640/1/2/3/A/B.

Rodina nanoPower se vyznačuje extrémně nízkými klidovými proudy pod 1 μA, u těchto DC/DC konvertorů to je 300 nA, v režimu shutdown pak pouhých 5 nA. Rozsah vstupního napětí je 1,8−5,5 V a výstupní proud až 700 mA. Samozřejmostí je i vysoká účinnost, která dosahuje 96 %. Obvody budou dostupné ve dvou různých 6pinových pouzdrech: WLP (1,42 × 0,9 mm) a μDFN (2 × 2 mm) s teplotním rozsahem od –40 °C do +85 °C.

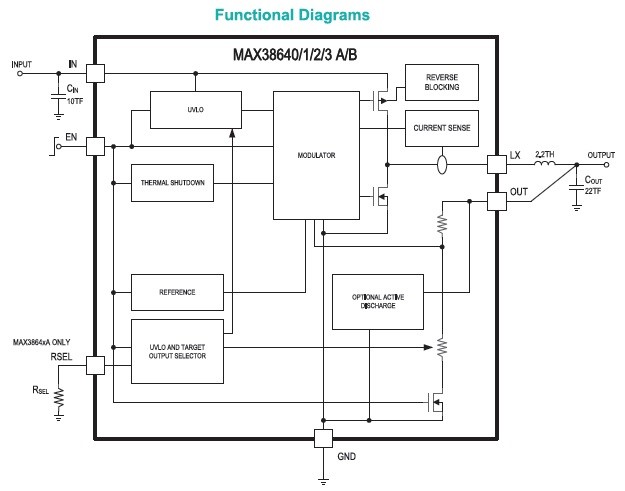

Část ztrát na většině DC/DC vzniká na odporové děličce, která určuje výstupní napětí. Tyto ztráty jsou u řady MAX38640/1/2/3/A/B eliminovány nastavením výstupního napětí pomocí jednoho rezistoru, a to v rozsahu 0,7 až 3,3 V. Dalším zajímavým vylepšením je automatické přepínání mezi 3 pracovními režimy podle aktuálního odběru. Tím je zajištěna co nejvyšší účinnost DC/DC měniče bez ohledu na aktuální odběr koncové aplikace. V režimu shutdown je výstup připojen k zemi pomocí aktivního vybíjecího rezistoru. U verze MAX38642 je aktivní vybíjecí rezistor vynechán za účelem nabíjení výstupního kondenzátoru. To se uplatní hlavně u aplikací napájených z alternativních zdrojů, jako je například energy harvesting, kde výstup je připojen na superkapacitor a je tak zajištěno jeho nabití i v případě poklesu vstupního napětí pod úroveň výstupního.

Extrémně nízká klidová spotřeba, vysoká účinnost a miniaturní pouzdro jsou klíčové parametry pro bateriově napájené aplikace. MAX38640/1/2/3/A/B tak svoje uplatnění najde v power managementu IoT, senzoriky, nízkoodběrových bezdrátových komunikacích, zdravotních, mobilních a wearable zařízeních.

Podrobnější informace získáte u distributora, společnosti HT-Eurep Electronic, případně na http://www.maximintegrated.com/
