CAM software firmy Ucamco

Belgická firma Ucamco NV není u nás příliš známá, přestože se jedná o společnost, která působí po celém světě a má dlouhou tradici ve výrobě fotoplotrů a vývoji navazujícího CAM softwaru. Její dřívější název Barco ETS už napoví mnohem více. Byla to právě firma Barco, která koncem 90. let koupila společnost Gerber Scientific – originálního výrobce fotoplotrů Gerber, aby krátce nato byla sama převzata jinou firmou světového jména – společností Mania Technologie. Když se tato firma dostala do jistých potíží, vyčlenila se skupina jejích zaměstnanců a dala vzniknout nové firmě Ucamco.

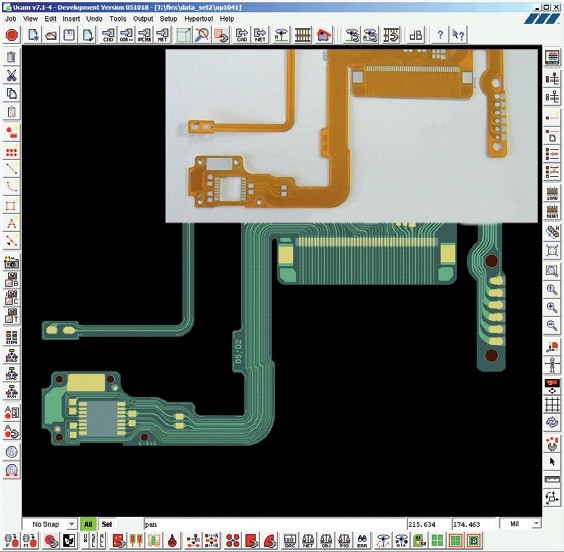

Obr. 1 Software Uflex pro ohebné plošné spoje

Kromě velmi přesných fotoplotrů dodává firma Ucamco také řadu CAM programů pro přípravu dat pro výrobu DPS a práci na fotoplotru. Podívejme se stručně alespoň na dva z nich – Uflex a Integr8tor (nejedná se o překlep!).

Uflex pro ohebné obvody

Výroba ohebných desek plošných spojů a tzv. Tape Automatic Bonding (TAB) jsou velmi rychle se rozvíjející segmenty výroby DPS, které mají některé specifické požadavky na přípravu a zpracování dat. Standardní CAM programy pro výrobu desek neřeší všechny potřebné problémy. Program Uflex je specializován na práci s ohebnými plošnými spoji a díky svým specializovaným modulům vykazuje vysokou efektivitu při zpracování podkladů.

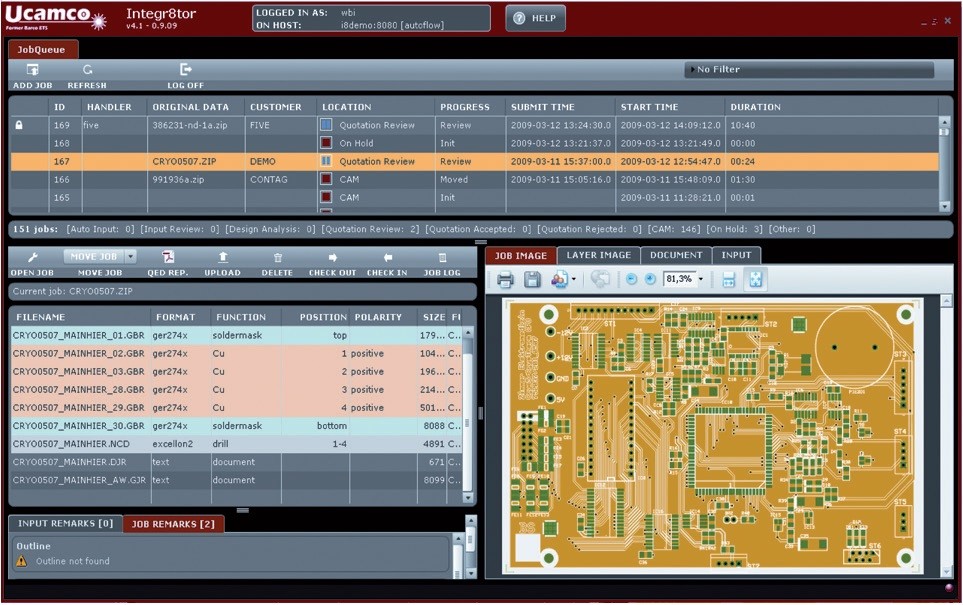

Obr. 2 Software Integr8tor

Moduly DFR (Design for Reliability) a DFM (Design for Manufacturing) kontrolují vstupní data a optimalizují je tak, aby bylo možné dosáhnout, co nejlepších výsledků při výrobě a také zajistit dlouhodobou spolehlivost výrobku.

Modul Flexoptimizer automaticky zaobluje rohy, vyhlazuje spoje a povrchy, optimalizuje mezery mezi spoji sběrnice apod.

Modul Flexpanelizer optimalizuje využití materiálu v panelu a umožňuje vložit do nevyužitých ploch jiné práce.

Integr8tor

Pokud potřebujete software pro automatizované analýzy vstupních dat desky za účelem zhotovení nabídky a základních informací pro výrobu, potom Integr8tor jako pre-CAM nástroj je jistě správná volba. Přesné zpracování těchto podkladů normálně zabere velmi podstatnou část celkového CAM procesu, zatímco Integr8tor, pracuje v pre-CAM prostředí automaticky a velmi rychle. Integr8tor není závislý na CAM programu pro konečné zpracování dat pro výrobu, takže jeho výsledky mohou být použity stejně dobře v programu UCAM, stejně jako v Genesis nebo CAM350 a dalších.

Jakmile jsou vstupní data načtena do programu, spustí Integr8tor na pozadí analýzu načtených dat a vytvoří XML výpis s podklady pro vypracování nabídek či pro výrobu. Vstupní data jsou automaticky rozpoznána, analyzována podle přednastavených pravidel a očištěna. DFM kontroly vestavěné do programu sdělí v několika minutách, jestli je možné danou desku vyrobit a jaké problémy lze očekávat. Program získává z načtených Gerber dat informace, které jinak nejsou dostupné, např. informace o mědi, údaje o impedanci, toleranci vrtání atd.

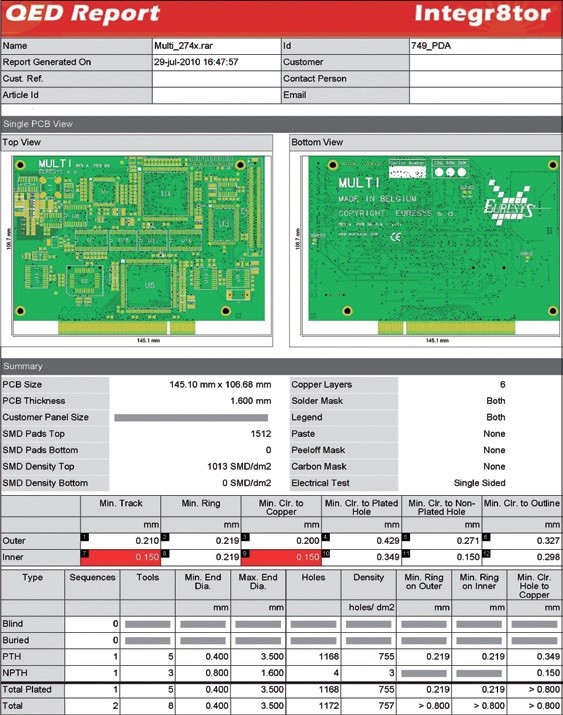

Obr. 3 Ukázka části výpisu pro nabídku výroby

Výstupy určené pro vytvoření nabídky zákazníkovi (Quotation report) jsou velmi rozsáhlé, protože důkladně analyzují dodaná data tak, aby byl výsledek co nejpřesnější. Příklad takového výpisu je na obr. 3. Podobným způsobem je vytvořen i výpis informací pro výrobu (CAM Report). Více informací o všech CAM programech firmy Ucamco jsou k dispozici na www.ucamco.com.
