Jak začlenit sběrnici DMX512 do systému inteligentní budovy

V inteligentních budovách bývá vždy řídicí systém s různými specializovanými sběrnicemi pro budovy, (EIB, KNX, …) nebo například s ethernetem a protokolem Modbus TCP. Tento protokol je univerzální a umožňuje připojit mnoho čidel a akčních členů. Pokud je třeba do inteligentní budovy instalovat i světla řízená protokolem DMX512, je možné použít převodník z protokolu Modbus TCP, který pod názvem TCP2DMX vyrábí a dodává společnost Papouch.

O sběrnici DMX512

Protokol DMX512 se využívá již dlouhou dobu (navržen byl v roce 1986) pro řízení světel, většinou určených pro divadla, a efektových světel pro diskotéky. V poslední době se však objevují i svítidla například do výrobních hal, která sběrnici DMX512 používají. Protokol DMX512 funguje po sběrnici známé jako RS455 (standard EIA485), přesto nelze běžné převodníky ethernet-RS485 použít.

Vlastnosti převodníku TCP2DMX

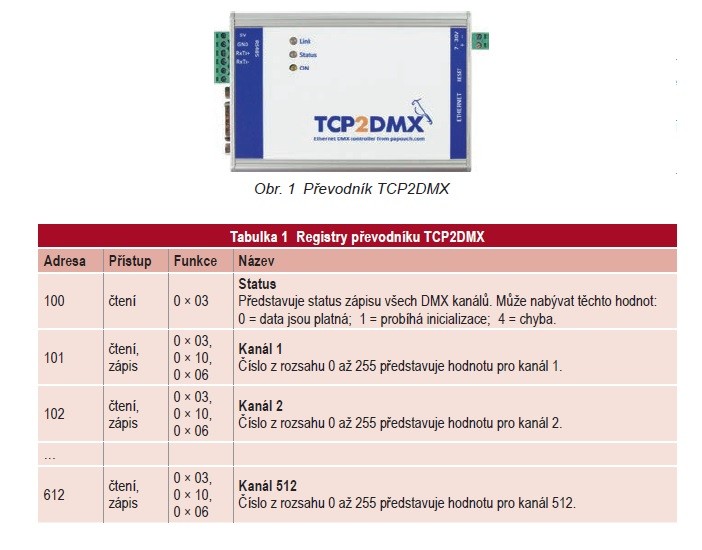

Převodník TCP2DMX (na obrázku 1) splňuje normy pro obě sběrnice a umožnuje bezproblémovou a rychlou instalaci. Uveďme si přehledně jeho základní vlastnosti:

• Rozhraní 10/100 ethernet, připojení konektorem RJ45
• Rozhraní RS485 pro protokol DMX512 s rychlostí 250 000 Bd
• Obsluha až 512 DMX kanálů
• Komunikace po ethernetu protokolem Modbus TCP (zápis pomocí Multi write i Single write)
• Jedním zápisem Multi write zápis až 125 kanálů
• Perioda vysílání stavu registrů na linku DMX do 100 ms, lze použít pro stmívání
• Stav světel se volitelně pamatuje i přes výpadek napájení
• Široký rozsah napájecího napětí 7 až 30 V
• Robustní kovové provedení
• Možnost montáže na lištu DIN

Nastavení síťových parametrů se provádí přes interní webové stránky převodníku TCP2DMX. Pak již lze jednoduše ovládat připojená světla zápisem do registrů Modbusu dle tabulky 1. Uložené hodnoty řízení světel je možné i zpětně číst.

Řízení světel s analogovým ovládáním

Pro úplnost se zmiňme o tom, jak řešit řízení světel ovládaných řídicím napětím 1 až 10 V. V tomto případě je možné použít převodník DA2ETH, který umožnuje nastavení řídicího napětí pro dva kanály. Pro ovládání je opět použit protokol Modbus TCP. Převodníky TCP2DMX a DA2ETH je možné zapůjčit k vyzkoušení a technici společnosti Papouch jsou připraveni poradit s jejich aplikací.
