Měřicí ústředna Keysight DAQ970A. Univerzální řešení pro sběr dat a automatické testovací systémy

Před více jak dvaceti lety, v roce 1998, představila společnost Hewlett-Packard („babička“ firmy Keysight Technologies) populární měřicí ústředny 34970A a 34972A. I když jsou tyto přístroje stále vyráběny a uchovávají si vysokou popularitu u mnoha zákazníků po celém světě, kteří oceňují jejich přesnost, spolehlivost a modularitu, nastal čas na uvedení jejich nástupce představeného pod modelovým číslem DAQ970A.

Zcela nová měřicí ústředna Keysight DAQ970A se nicméně drží osvědčeného a zákazníky oceňovaného konceptu – kombinace přesného a rychlého multimetru obsluhujícího až tři zásuvné měřicí/ přepínací karty v kompaktním šasi s širokou nabídkou konektivity. Interní digitální multimetr nových ústředen využívá hardwaru poslední generace multimetrů Keysight TrueVolt. Díky tomu lze při měření na jednom kanále dosáhnout rychlosti až 5.000 čtení/s. 6½místný interní multimetr má rozlišení 22 bitů a 0,004% základní roční přesnost měření DC napětí. Možné je měřit AC/DC napětí a proud, odpor (2- i 4vodičově), teplotu (termočlánek, termistor, RTD), frekvenci a periodu, novinkou je možnost měření kapacity a podpora tenzometrických měření. Oproti předchůdcům 34970A/34972A se značně zlepšila schopnost měření malých proudů (nové rozsahy 1 μA DC a 100 μA AC) a velkých odporů (až do 1 000 MΩ).

Velkou změnou je způsob ovládání. DAQ970A je vybavena velkým barevným grafickým displejem, který v porovnání s předchozí generací maximálně zpřehledňuje a usnadňuje jak nastavení měření, tak prohlížení naměřených dat a jejich analýzu. Pro komunikaci a vzdálené řízení jsou k dispozici rozhraní LAN (gigabitový ethernet) a USB. Pro rychlé uložení změřených dat je k dispozici i USB port na čelním panelu pro připojení flash disku. Přístroj lze monitorovat přes grafické webové rozhraní a součástí dodávky je i software Keysight BenchVue pro řízení sběru dat, jednoduchou automatizaci měřicích úloh a dokumentaci experimentů.

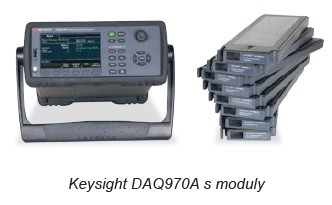

Jak již bylo zmíněno výše, měřicí ústředna DAQ970A obsahuje 3 sloty pro zásuvné moduly, kterých je k dispozici celkem osm. Pro přepínání vstupních měřicích kanálů pro interní multimetr jsou určeny moduly DAQM900A (solid state přepínače, 20 kanálů), DAQM901A (reléové přepínače, 20 + 2 kanály), DAQM902A (reléové přepínače, 16 kanálů) a DAQM908A (reléové přepínače, 40 „single-ended“ kanálů se společnou zemí). Maximálně tak lze s jednou ústřednou měřit až 120 jednovodičových, 60 dvouvodičových nebo 30 čtyřvodičových kanálů. Nejrychlejším modulem je DAQ900A, který umožňuje přepínat kanály rychlostí až 450 kanálů/s. Pro řídicí aplikace a nasazení v automatizovaných testovacích úlohách jsou určeny moduly DAQM903A (20kanálový univerzální přepínač signálů až 300 V / 1 A), DAQM904A (přepínací matice 4 × 8), DAQM905A (4kanálový RF přepínač do frekvence až 2 GHz) a univerzální modul DAQM907A (dva 8bitové I/O porty, 24bitový čítač, dva 16bitové analogové výstupy ±12 V).

Další informace o nové měřicí ústředně Keysight DAQ970A získáte u společnosti H TEST a. s. (www.htest.cz), která je autorizovaným distributorem Keysight Technologies pro Českou republiku.
