„Opravy BGA s jasnou vizí.“ Nové opravářské pracoviště

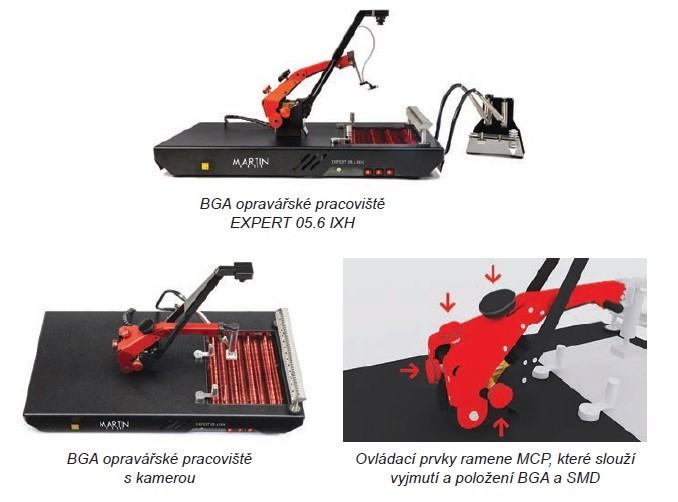

„Opravy BGA s jasnou vizí“ je motto německého výrobce opravářských pracovišť pro BGA. Tyto stanice jsou nabízeny ve dvou řadách, jako manuální a poloautomatické. Řada manuální je nyní doplněna o novinku, a to manuální IR rework stanici s kamerou EXPERT 05.6 IXH. Zařízení nabízí optimální podporu pro ruční opravu malých a středně velkých desek plošných spojů, max. velikost DPS je 200 × 260 mm². Je navrženo tak, aby byly všechny funkce potřebné pro opravy ergonomicky uspořádány ve velmi malém prostoru: ohřev, odstranění zbytkové pájky a dávkování pájecí pasty. Technologie přenosu tepelné energie zaručuje doslova ukázkové výsledky pájení. Topný výkon Rework stanice je 2 000 W a díky IR technologii umožňuje rovnoměrné vytápění na ploše 185 × 245 mm² a zabraňuje mechanickému namáhání vlivem teplotních rozdílů během procesu.

Kamera s vysokým rozlišením poskytuje rychlé, přesné a reprodukovatelné výsledky umístění. Pomocí kamery dokážete přesně umístit i ty nejmenší komponenty o velikosti 1 × 1 mm².

Uživatelsky přívětivé ovládání zajišťuje software EASYSOLDER 07 s dotykovým ovládáním. Můžete vytvářet, upravovat a ukládat reflow profily s individuálními teplotními parametry, čímž zajistíte vysokou spolehlivost procesu a opakovatelné pájení. EXPERT 05.6 IXH je precizní, nákladově efektivní řešení pro kompletní proces přepracování na jedné jednotce.

Technologie určování polohy MCP spočívá v ručním nastavení kamery a umístění součástek pomocí polohovacího ramene MCP. Rameno je precizně vyrovnané s deskou plošných spojů, je provedeno uživatelsky přívětivým a spolehlivým způsobem.

Kamera určuje umístění součástky. V softwaru EASYSOLDER 07 jsou nastaveny tři značky, které definují polohu součástky na desce. S mechanismem pohybu ramene MCP je součástka umístěna zhruba nad cílovou polohu. Součástka může být dokonale vyrovnána jemným nastavením v osách X, Y, Z, za pomoci ovládacích prvků. Čip je odebrán vakuovým nástrojem a poté opatrně umístěn na DPS. Kamera s vysokým rozlišením umožňuje opakovanou přesnost umístění. V závislosti na aplikaci lze objektiv nastavit na různé úrovně zoomu. Technologie MCP tak zajišťuje spolehlivé umístění téměř všech konvenčních součástek v procesech ručních oprav.

Mezi TOP přednosti zařízení patří:

1. Opravy BGA, QFP a pouzder.
2. Flexibilita – zařízení zvládne různé velikosti a tvary desek plošných spojů a součástek.
3. Multifunkčnost − jedno zařízení pro všechny procesy, včetně odpájení, čištění podložek, polohování podporované kamerou a pájení.
4. Software – jednoduchý, silně intuitivní a kompatibilní s tablety.
5. Systém spodního ohřevu – infračervené topné těleso, variabilní ohřevná plocha 185 × 245 mm², 4 IR lampy. Výkon spodního předehřevu je 500−2 000 W.
6. Přesnost – přesné umístění součástky zajištěné kamerou s rozlišením 1600 × 1200 px, USB2.
7. Plug and Play (Zapoj a hraj) − kompaktní formát, inovativní design a intuitivní ovládání pro profesionální ruční opravy.

Ve standardní výbavě jsou dvě pera se zásobníkem pro pájení, odstranění zbytků pájky a umístění součástek, pájecí tryska 7 mm, pájecí BGA nástroj 27 × 27 mm², termočlánkový senzor (typ K), dva magnetické držáky DPS 40,5 mm (standardní), magnetická kolejnice na DPS 40,5 mm, manuál, intuitivní software EASYSOLDER 07 s dotykovým ovládáním. Volitelné příslušenství je poměrně široké, nabídka obsahuje např. nástroj na kalibraci ohřevu, šablony a stěrky pro nanášení pasty, stojan pro tablet, trysky jednotlivě i v setech podle druhu součástek, příslušenství pro reballing atd.

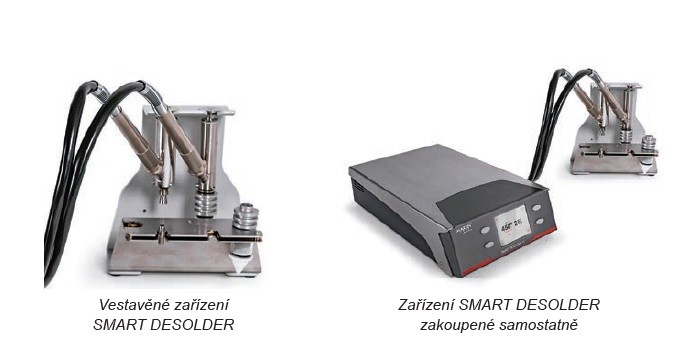

Pro odstranění zbytkové pájky se používá zařízení SMART DESOLDER, které kombinuje ruční zdroj horkého plynu s odsávacím zařízením určeným pro odstranění zbytkové pájky. Po zvednutí součástky se cíleným ohřevem zbytkové pájky vyhnete poškození desky v důsledku jejího přehřátí nebo mechanického namáhání. Průtok vzduchu s řízenou teplotou zabraňuje zahřívání sousedních částí. Po roztavení se zbytková pájka jemně odebere vakuovým perem. Použití teflonového hrotu 1,4 mm špičky na vakuovém peru poskytuje výjimečné vlastnosti: efekt nelepivosti, teplotní odolnost a mechanicky měkký povrch materiálu. Zařízení SMART DESOLDER je možné zakoupit samostatně.
