Flexibilní a všestranné zařízení s prémiovým programovým vybavením

Po několik let byla společnost ASM úspěšná se svým zařízením E by DEK pro tisky pasty a osazovacím automatem E by SIPLACE zaměřeným na střední výrobní rychlosti. Nyní přichází firma ASM s novým řešením nazvaným E-Solutions Line jako s příští generací portfolia těchto strojů, které jsou navzájem koordinovány.

Na novém konceptu je zajímavý hlavně jeho integrovaný software, když E-Solutions používá stejné řešení pro programování, plánování, řízení a monitorování, které jinak ASM používá pro svá výrobní zařízení nejvyšší třídy. Jedním z nových konceptů u E-Solutions Line je ASM Line Monitor, který nejenom zobrazuje aktuální stav na lince, ale také minimalizuje chyby a odstávky linky v součinnosti s její obsluhou. Když se podíváme na hardware, je vidět řada vylepšení, která vedou k větší přizpůsobivosti jednotlivých strojů. Rozsah použitelných součástek u osazovacích zařízení E by SIPLACE se pohybuje od 0,4 × 0,2 mm až do 200 × 110 mm, které mohou být usazeny na desky plošných spojů dlouhé až 1 200 mm a s velmi nízkou silou od 0,5 N, nebo dokonce „bezdotykově“. Modulární tiskárna pasty E by DEK se může pochlubit širokou řadou volitelných možností, které umožní přizpůsobení měnících se požadavků na rychlost, kvalitu a stabilitu procesu.

Mnozí dodavatelé výrobních zařízení izolují segment střední rychlosti výroby tím, že dodávají speciální software, který ovšem zavádí uživatele do řešení bez dalších návazností. Firma ASM sleduje moderní a otevřenou strategii s integrovaným softwarem, který je stejný pro všechny platformy tisku pasty a osazování. Tím je menším firmám umožněn v případě rostoucí výroby či nároků na výkon a kvalitu přechod na zařízení vyšší třídy. Na druhé straně tento přístup umožňuje zákazníkům high-speed zařízení od ASM přidat řadu E-Solutions pro prototypy nebo malé zakázky bez nutnosti dělat kompromisy s programovým vybavením nebo přenosem dat.

Koordinované řešení

Nové řešení E-Solutions Line kombinuje modulární tiskárny pasty E by DEK s výkonnými osazovacími stroji E by SIPLACE spolu s ASM Line Monitorem. Díky tomuto přístupu mohou být tiskárny E by DEK vybaveny pro potřebné aplikace s širokou řadou voleb pro uchycení a dopravník desky, poloautomatický systém pro uložení šablony, inspekci pasty, různá zařízení pro spodní čištění a řízení procesu. Podobně jsou přizpůsobivá i osazovací zařízení E by SIPLACE s ohledem na manipulaci s příliš rozměrnými deskami, specifické nastavení součástek v digitálním zobrazovacím systému nejvyšší třídy, nastavení sil při osazování a na unikátní rozsah součástek od velikosti 01005 až po nestandardní tvary. Zde je potřeba vyzdvihnout fakt, že k tomu všemu stačí pouze tři typy osazovacích hlav. Nejlepší je ale skutečnost, že vysoká přizpůsobivost není dosažena na úkor rychlosti – osazovací hlava CP14 dosahuje až 45 300 cyklů za hodinu, zatímco hlava CP12/PP osadí až 24 200 součástek za hodinu ve velikostech od 01005 do 45 × 87,5 mm tím, že přebíhá okamžitě mezi módy collect-and-place a pickand- place. Jedno vybavení stroje změní E by SIPLACE na univerzální high-mix osazovací stroj. Nakonec nelze nezmínit také dvojitou hlavu TwinHead, která pracuje se součástkami až do velikosti 200 × 110 mm.

ASM Line Monitor

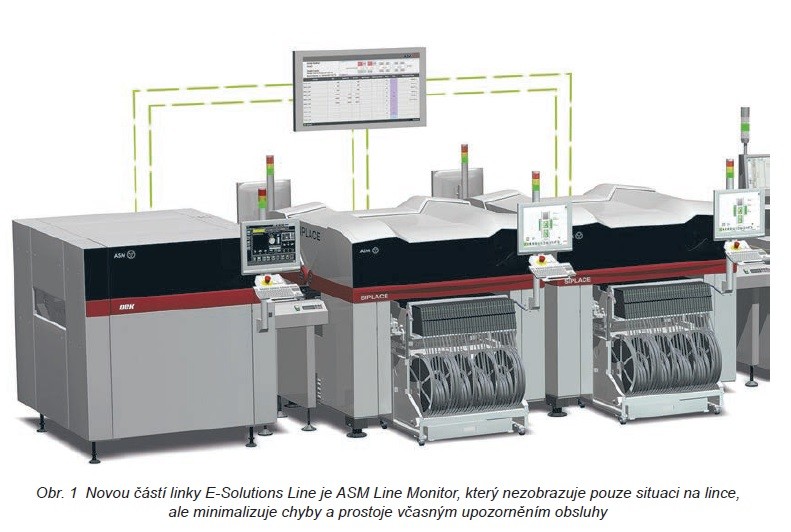

ASM Line Monitor je velmi výkonné monitorovací řešení, které přehledně zobrazuje situaci na lince. Upozorňuje obsluhu na blížící se potřebné operace, například nutnost doplnit určitý feeder apod. Tato koordinace mezi stroji a obsluhou činí práci na lince jednodušší, minimalizuje prostoje a zvyšuje výkon celé linky.

Segment SMT Solutions v rámci ASM Pacific Technology

Úlohou segmentu SMT Solutions ve skupině ASM Pacific Technology Group (ASMPT) je implementace a podpora chytré SMT výroby u výrobců elektroniky po celém světě.

Řešení dodávaná firmou ASM, jako jsou osazovací stroje SIPLACE a tiskárny pasty DEK, podporují propojení do sítě, automatizaci a optimalizaci pracovního procesu s pomocí hardwaru, softwaru a služeb. Ty umožňují výrobcům elektroniky přechod na chytrou SMT výrobu v postupných krocích, přičemž přinášejí výrazná zlepšení v produktivitě, flexibilitě a kvalitě.

Protože úzká návaznost na zákazníky a partnery je hlavním motivem strategie ASM, umožnila firma vznik globálního fóra SMT Smart Network pro aktivní výměnu informací. Kromě toho, že je společnost ASM zakládajícím členem sdružení ADAMOS pro vývoj IoT platformy pro výrobní podniky, spolu s ostatními SMT výrobci také plně podporuje otevřený standard HERMES jako nástupce standardu SMEMA pro M2M komunikaci na SMT linkách.
