Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky I když je veletrh productronica zaměřen hlavně na výrobní zařízení a technologie pro elektronický průmysl, nebyla na letošním ročníku nouze ani o novinky v oboru měřicí techniky. Podívejme se stručně alespoň na některé z nich.
I když byl tento výrobek uveden na výstavě pouze formou tiskové konference a osciloskop sám byl až do začátku roku 2012 skryt před zraky možných zájemců, jeho parametry si zasluhují mimořádnou pozornost. O co se jedná? Americká firma LeCroy představila 60GHz real-time osciloskop s označením LabMaster 10 Zi. Jedná se o modulární systém, u kterého lze konfigurovat jak šířku pásma, tak i počet kanálů. Ve své maximální konfiguraci poskytuje až dvacet 36GHz kanálů se vzorkovací rychlostí 80 GS/s a s 512 milionů bodů na každý z kanálů, případně deset 60GHz kanálů se vzorkovací rychlostí 160 GS/s a s 1024 milionů bodů na každý z kanálů. Vzhledem k tak vysokému možnému počtu kanálů a šířce pásma se jedná o řešení, které v současnosti nemá obdoby. Uvedené šířky pásma a vzorkovací rychlosti jsou možné jednak díky použití nového chipsetu, který využívá 8HP SiGe technologii od společnosti IBM, a také díky patentované technologii DBI (Digital Bandwidth Interleave) firmy LeCroy, která umožňuje téměř zdvojnásobit šířku frekvenčního pásma osciloskopu.

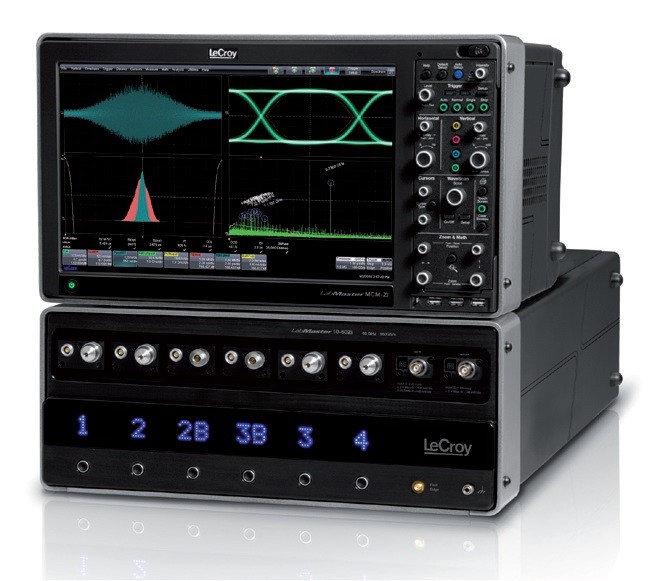

Obr. LeCroy LabMaster 10 Zi
Mladá německá firma Aaronia AG, která se specializuje na RF a EMC měřicí přístroje, vystavovala zajímavý ruční spektrální analyzátor pod označením SPECTRAN V5. Ten pracuje v real-time režimu v rozsahu kmitočtů 1 Hz–9,4 GHz s šířkou pásma až 200 MHz, s velmi nízkou hladinou šumu –170 dBm/Hz pro analýzy i těch nejslabších signálů, s integrovanou baterií pro 3 nebo 6 hodin práce, přičemž umožňuje provádět analýzy ve vybraném kmitočtovém pásmu. Tento analyzátor navazuje na předchozí typy SPEKTRAN analyzátorů, které se používají již několik let. Jedná se o přístroj s vysokými parametry za přijatelnou cenu.

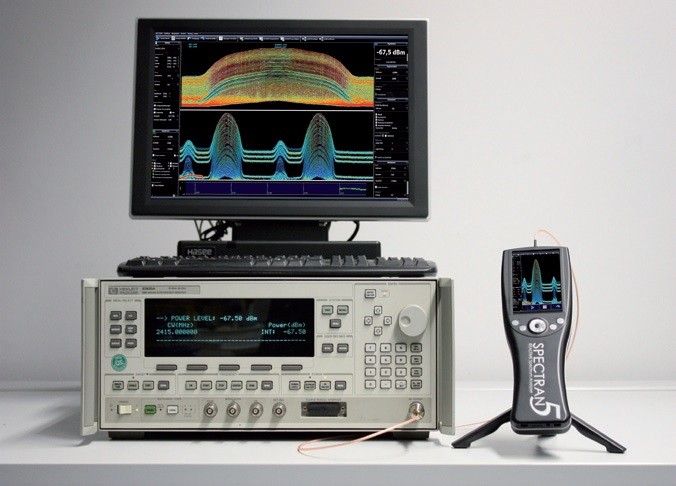

Obr. Aaronia spektrální analyzátor V5
Signálový a spektrální analyzátor FSW byl sice oznámen již krátce před výstavou productronica 2011, ale pro své výjimečné parametry byl i tak na tomto veletrhu středem zájmu. FSW s kmitočtovým rozsahem 2 Hz až 8 GHz/13,6 GHz/26,5 GHz se vyznačuje několika nej… Největší šířka pásma (až 160 MHz), nejmenší fázový šum a největší dotyková obrazovka (31 cm). Tento přístroj předčí všechny stávající standardy v oblasti signálních a spektrálních analýz.

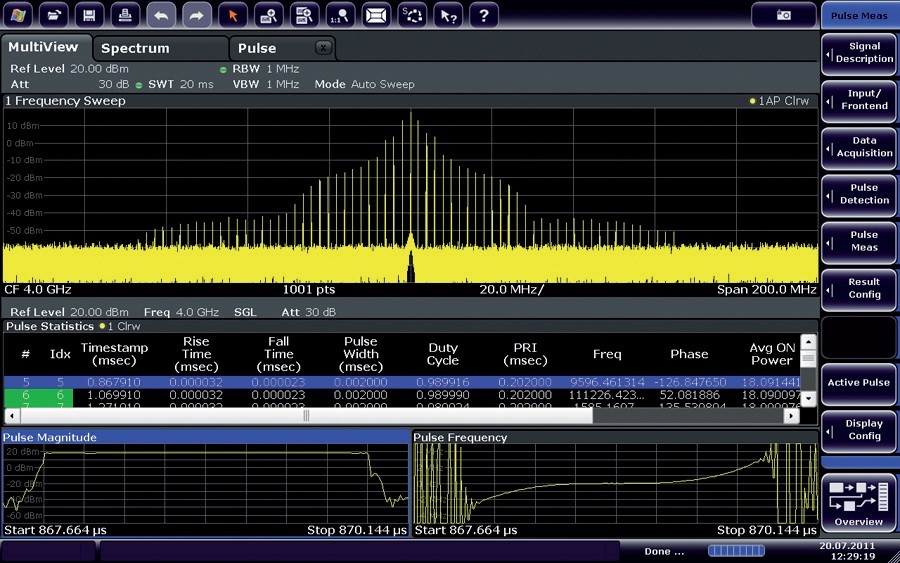

Obr. Rohde & Schwarz – signálový a spektrální analyzátor FSW
