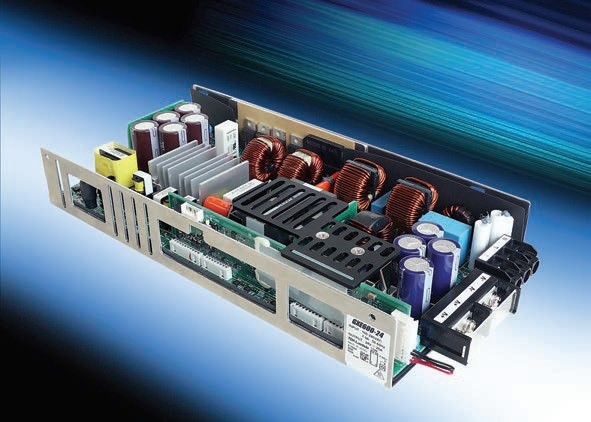

Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Společnost TDK představila zcela novou řadu zdrojů o výkonu 600 W s osvědčením dle lékařské bezpečnostní normy IEC 60601-1 a normy IEC 62368-1.
Tento nový výrobek uložený ve skříňce výšky 1U a chlazený přirozeným prouděním vzduchu je možné digitálně programovat v širokém rozsahu prostřednictvím rozhraní RS-485 (komunikační protokol Modbus RTU) nebo vnějším analogovým napětím 0 až 6 V. Cílovými sektory z hlediska využití jsou zařízení pro lékařství, průmysl a testování vyžadující tichý provoz, chlazení bez ventilátoru a schopnost volby režimu konstantního napětí nebo konstantního proudu.
GXE600 mohou pracovat jako zdroje pevného napětí 24 V nebo 48 V nebo mohou být programovány jako zdroje konstantního napětí nebo konstantního proudu. Rozsah nastavení výstupního napětí je 20 až 120 %, rozsah nastavení výstupního proudu je 20 až 100 %. Nastavitelné jsou rovněž parametry ochrany a zotavení, stejně jako strmost náběhu. Prostřednictvím digitálního komunikačního rozhraní zdroj může indikovat čas zbývající do vyčerpání životnosti elektrolytických kondenzátorů, délku času v provozu a záznam historie poruch jako prostředek preventivní údržby nebo diagnostiky závad. Zdroje pracují v rozsahu vstupního napětí 85 až 265 Vstř s hodnotou svodového proudu na kostru ˂300 μA a duálním jištěním na vstupu jako standard. Rozsah provozních teplot okolí je –20 °C až 70 °C (start od –40 °C) s lineárním poklesem maximálního výkonu od teploty 50 °C na 50 % při teplotě 70 °C.
S určitým poklesem maximálního výkonu nebo potřebou zajistit externí chlazení je třeba počítat také při vstupním napájení ˂170 Vstř.
Jednotky jsou vybaveny galvanicky odděleným záložním napětím 5 V / 1 A, dálkovým ovládáním výstupu, signály „DC Good“ a „AC Fail“, které jsou rovněž galvanicky odděleny. Kompaktní skříňka má rozměry 127 × 41 × 254 mm (š × v × h). Je-li třeba vyššího výkonu, lze až pět jednotek zapojit paralelně. TDK poskytuje na GXE600 sedmiletou záruku.
Zdroje mají bezpečnostní osvědčení dle IEC/EN/ES/CSA 60601-1, IEC/EN/UL/CSA 62368-1, IEC/EN/UL/CSA 60950-1, EN 62477-1 (OVC III) a nesou značku CE v souladu s požadavky EMC a s evropskými směrnicemi LVD (Low Voltage Directive) a RoHS2. Galvanické oddělení vstupu a výstupu je zkoušeno napětím 4 000 Vstř (2 × MoPP – Means of Patient Protection), vstup proti zemi má oddělení 2 000 Vstř (1 × MoPP), výstup proti zemi 1 500 Vstř (1 × MoPP), a zdroje jsou tak způsobilé pro napájení zařízení kategorií B a BF. Jednotky rovněž splňují požadavky norem EN 55011-B, EN 55032-B, FCC Class B a VCCI-B pro maximální úrovně elektromagnetického rušení po přívodech i vyzařováním, EN 61000-3-2 pro maximální úrovně vyšších harmonických a EN 60601-1-2 (Edition 4) pro odolnost vůči vnějšímu rušení.
