Moduly PAPAGO umí měřit i koncentraci CO2

PAPAGO measuring module® jsou měřicí a monitorovací moduly, které tvoří ucelenou a stále se rozrůstající řadu. Nejnovějším přírůstkem je PAPAGO TH CO₂, tedy modul pro monitorování koncentrace CO₂. K dispozici je s rozhraním ethernet, v přípravě je verze s WiFi.

Co PAPAGO TH CO₂ umí?

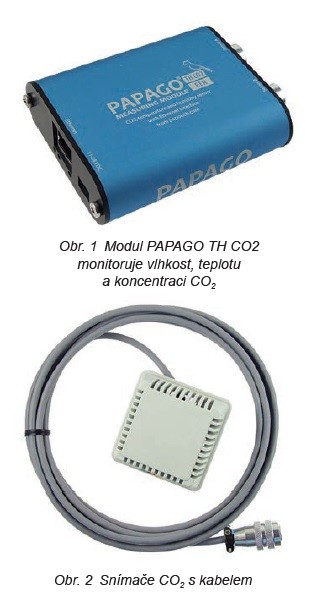

Typickou aplikací popisovaného modulu PAPAGO bude monitorování koncentrace CO₂ společně s teplotou a vlhkostí. Popisovaný modul má dva vstupy, jeden pro připojení čidla CO₂ a druhý univerzální. Předpokládá se, že do druhého vstupu bude připojeno kombinované čidlo teploty, vlhkosti a rosného bodu, ale v případě potřeby je možné použít i dvě čidla CO₂.

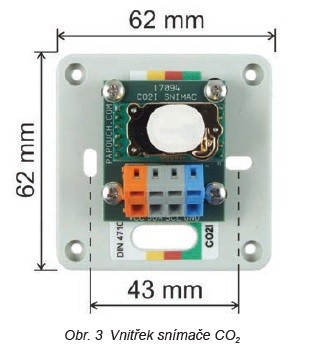

Samotné čidlo CO₂ je v samostatném pouzdře s kabelem délky 3 m. Koncentrace je měřena v rozsahu 0 až 2 000 ppm, používá se vysoce přesný optický senzor typu NDIR (nondispersive infrared sensor). Přesnost v rozsahu nad 400 ppm je lepší než ±25 ppm, ±3 % měřené hodnoty.

Společné vlastnosti modulů PAPAGO:

• Komunikační rozhraní ethernet, WiFi nebo GPRS.
• Napájení PoE pro verzi s rozhraním ethernet. Možnost připojení síťového adaptéru zůstává.
• Interní webové stránky a mnoho komunikačních protokolů (viz dále).
• Jednoduché nastavení na interních webových stránkách nebo přes rozhraní USB.
• Interní paměť a zálohované hodiny reálného času. Do paměti jsou automaticky ukládána naměřená data i s časem měření v případě, že dojde ke ztrátě komunikace. Po obnovení spojení jsou data automaticky doposlána.
• Kovová robustní krabička s pěkným vzhledem, která může být montována i na lištu DIN. Na krabičce jsou popisy, které umožní zapojení bez nahlížení do manuálu.
• Skvělá cena.
• Možnost zobrazení, uložení a vyhodnocení dat v programu Wix (wix.papouch. com), který je pro menší počty měřených veličin zdarma.

Komunikace:

Moduly PAPAGO ETH a PAPAGO WiFi komunikují několika standardními protokoly. To umožňuje moduly snadno začlenit do větších systémů a data zpracovávat.

Klasickým protokolem pro využití v automatizaci je MODBUS TCP. Další komunikační možností je protokol SNMP, včetně posílání zpráv typu TRAP při nastavených událostech. Možné je také využít protokol HTTP GET s otevřenými nebo šifrovanými daty, který se těší velké oblibě a nepotřebuje pevnou IP adresu.

Moduly PAPAGO umí také poslat e-mail při nastavených událostech. Z důvodů zpětné kompatibility je možné využít i protokol SPINEL (firemní otevřený a dobře popsaný protokol společnosti Papouch s. r. o). Všechny měřené veličiny jsou samozřejmě vidět na interních webových stránkách.

Dostupné moduly řady PAPAGO:

• 2TH – měření teploty a vlhkosti ve dvou místech. Využívají se polovodičová čidla.
• 2PT – měření teploty ve dvou místech, používají se čidla Pt100.
• 2TC – jako 2PT, ale s termočlánky typu K.
• 5HDI DO – snímání stavu 5 digitálních vstupů určeno zejména pro měřiče energií s impulsním výstupem.
• READER – pro připojení čteček RFID karet a čárových kódů.
• TH 2DI DO – „environment monitor“ pro měření prostředí, např. v rozvaděči.
• TH CO₂ – modul popisovaný v článku.

Všechny uvedené moduly PAPAGO je možné objednat s rozhraním ethernet nebo WiFi. V době, kdy čtete tento článek, jsou některé moduly PAPAGO dostupné s rozhraním GPRS.

PAPAGO je možné zapůjčit k vyzkoušení a technici výrobce poradí s jejich aplikací.
