EAGLE – tip na práci

Jak zajistit, aby texty na desce plošných spojů vypadaly stejně jako na monitoru

Texty v programu EAGLE (v editoru desky i schématu) jsou standardně zobrazeny pomocí proporcionálního písma. Tento druh písma však nelze použít při generování výrobních dat pomocí EAGLE CAM Procesoru, protože ten může pracovat pouze s interním vektorovým písmem programu EAGLE.

Vzhled vektorového a proporcionálního písma se vzájemně liší, a to svou velikostí a délkou (viz obr. 1), proto doporučujeme psát všechny texty – alespoň ty, které se objeví na desce plošných spojů – pomocí vektorového písma.

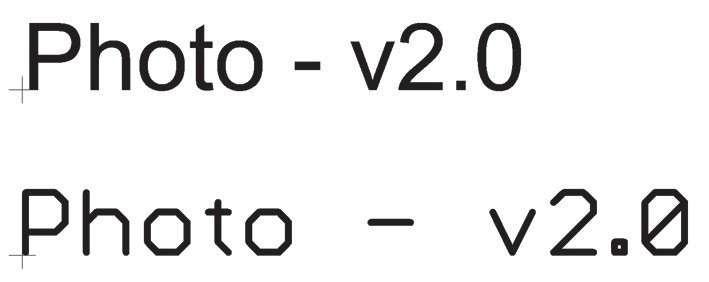

Obr. 1 Zobrazení proporcionálního textu (nahoře) a vektorového (dole)

Dalším názorným příkladem rozdílného vykreslení proporcionálního a vektorového písma, je text a inverzní text umístěný dovnitř polygonu (obr. 2), kde horní dvojice představuje normální text, zatímco spodní dvojice reprezentuje inverzní text uvnitř polygonu. Inverzní text byl vložen v programu Eagle do vrstvy „tRestrict“.

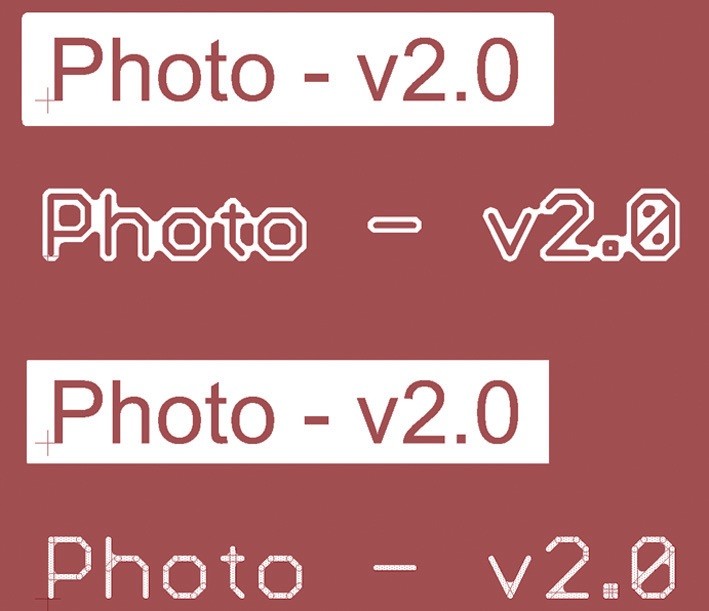

Obr. 2 Text a inverzní text uvnitř polygonu

Kromě toho je v menu „Options/User interface“ volba „Always vector font“, díky které je možné zobrazit a vytisknout všechny texty pomocí vektorového písma, a to bez ohledu na původně definovaný druh písma. Pokud je tato volba aktivní, budou texty na obrazovce zobrazeny úplně stejně, jako budou vykresleny na desce plošných spojů (obr. 3 a 4).

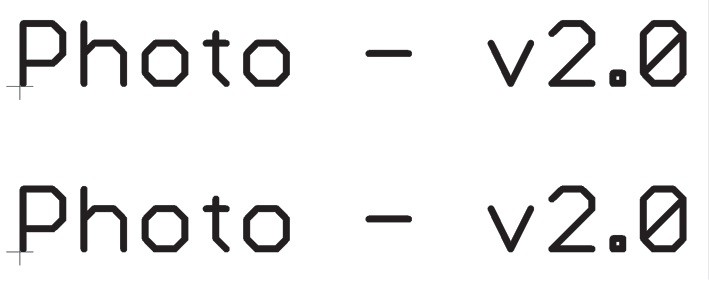

Obr. 3 Texty z obr. 1 při zapnuté volbě „Always vector font“

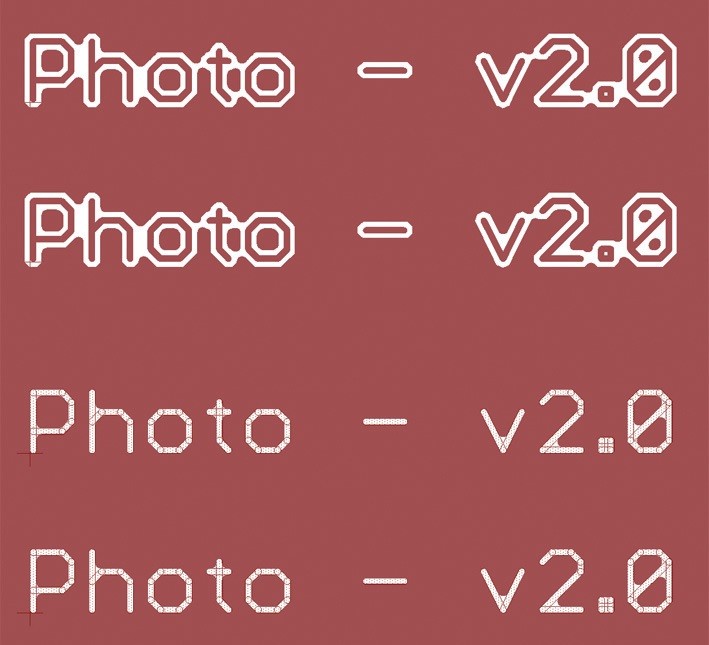

Obr. 4 Texty z obr. 2 při zapnuté volbě „Always vector font“

Jestliže svému výrobci DPS posíláte přímo soubor desky (soubor.BRD) a generování výrobních dat necháváte na něm, pak je vhodné aktivovat také volbu „Persis‑ tent in this drawing“ (v menu „Options/User interface“). V tomto případě program EAGLE výrobce DPS zobrazí text pomocí vektorového písma (stejně jako váš program EAGLE), přičemž nezáleží na stavu volby „Always vector font“.

Tento tip je spolu s dalšími uveden také na webové stránce firmy CadSoft Computer – výrobce programu EAGLE v sekci „FAQ“.

www.cadsoft.de/training/faq
