Jak pohodlněji rozmisťovat komponenty v Altium Designeru?

Rozmístění komponent na plošném spoji je klíčový úkol pro dokončení každého projektu. Altium Designer (AD) umožňuje pro tento úkol využít interaktivního propojení schématu a plošného spoje, které se aktivuje v menu Tools » Cross Select Mode. Díky němu můžete označením komponent ve schématu dosáhnout současně jejich označení i na plošném spoji a opačně (obr. 2).

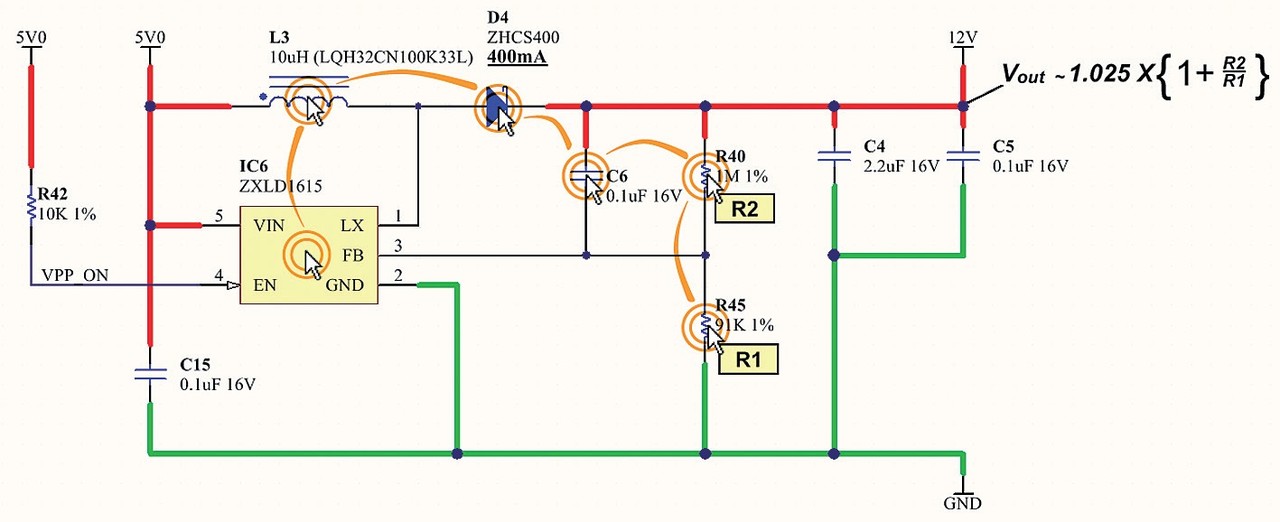

Obr. 1 Postupné označování komponent ve schématu (klikáním na komponenty při stisknuté klávese Shift)

Altium Designer si navíc zapamatuje i to, v jakém pořadí jste komponenty označovali (klikáním myši za současného držení klávesy Shift) viz obr. 1. Toho je možné využít ve funkci Tools » Component Placement » Reposition Selected Components – klávesová zkratka [I, U]. Po její aktivaci vám AD na kurzor postupně přivolává vybrané součástky v daném pořadí a očekává jejich umístění.

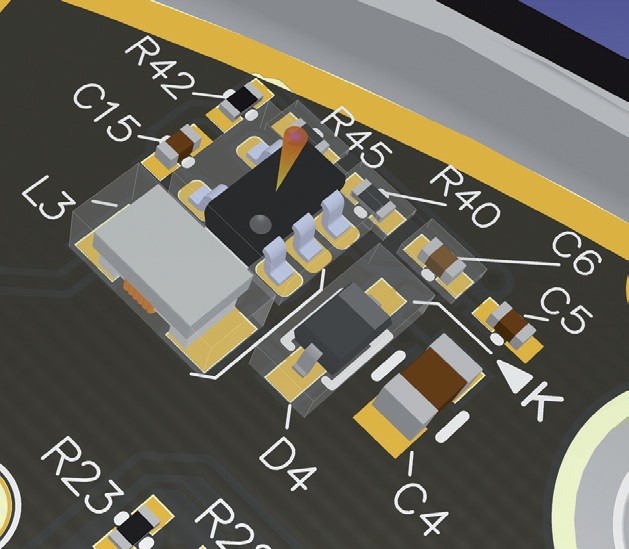

Obr. 2 3D zobrazení označených komponent (šedivé ohraničení) pomocí Cross Select Mode

V případě, že máte pro práci v AD k dispozici dva monitory, tak je umístění komponent ještě o něco příjemnější úkol. Na prvním si otevřete schéma a na druhém návrh plošného spoje. Okamžitě tak vidíte, jak se jednotlivé komponenty označují v obou výkresech.

Pokud potřebujete pouze identifikovat přesné umístění jedné součástky, jednoho spoje nebo konkrétního pinu na plošném spoji, tak je k dispozici funkce Tools » Cross Probe [T, C]. Tato vám ve schématu vybraný objekt na plošném spoji navíc i zvýrazní a přiblíží. Nemusíte tak nic dlouze hledat v obvyklém zmatku komponent.
