Možnosti moderních AC zdrojů

V celosvětovém měřítku je kladen větší a větší důraz na sofistikovanost zařízení vůči obsluze. Chroma se řadou střídavých zdrojů 61600 a 61500 snaží držet krok s aktuálním trendem a nabízí zdroje čistě jednofázové a pak kombinaci 3fázové s možností jednofázového provozu.

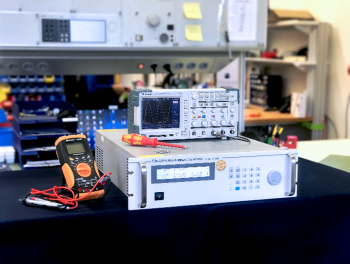

Programovatelné zdroje série 61600/61500 jsou výkonové zdroje střídavého a stejnosměrného napětí, určené k napájení a testování přístrojů v oblasti komerční elektroniky, v armádě, letectví, telekomunikacích atd. Výstupní napětí je nastavitelné ve dvou rozsazích 150 Vrms a 300 Vrms. Tyto rozsahy jsou uzpůsobeny pro americkou (110 V) a evropskou (230 V) síť. Díky dvojici rozsahů je možné zdroje provozovat na vysokých výkonech přes širší spektrum výstupního napětí. Základní režimy zdroje zahrnují funkce AC, DC i AC+DC. U střídavých signálů u řady 61500 lze nastavit harmonické zkreslení výstupního signálu, simulovat výpadky signálu, impulsní poruchy, simulovat zapnutí napájení nebo plynulé náběhy napájení, atp.  Pokud možnosti zdroje nedostačují, je možné zdroj využít jako výkonový zesilovač, kdy analogovým signálem (+-10 V) z generátoru je možné generovat až 300 Vrms s výkonovým omezením dle použitého zdroje. Mezi další výhodu řady 61500 patří možnost nastavit výstupní impedanci zdroje a tím simulovat reálné chování sítě.

V případě, že tyto věci nevyužijete a stačí vám pouze čistý sinusový výstup (s harmonickým zkreslením do 0.3 %) s nastavitelným napětím na každé fázi a libovolný mezifázový posun, je pro vás jasnou volbou levnější varianta zastoupena řadou 61600.

Nejnovější modely 61607/61608/61609 umožňují nastavení výstupní frekvence až do 2 kHz. Pro koho je tento limit omezující, má možnost si zvolit variantu s rozšířeným frekvenčním rozsahem do 5 kHz. Další podstatnou novinkou této řady, po které dlouhodobě volali zákazníci, je mírné zvýšení výstupního napětí, které bylo pro moderní testy omezující a muselo se složitě a draze upravovat. Rozsahy se z původních 150 Vrms a 300 Vrms zvýšily na 175 Vrms a 350 Vrms. Tato změna je od zákazníků velice kladně hodnocena.

Zdroje jsou vybaveny i poměrně přesným měřením výstupních parametrů (vzorkované 16bitovým převodníkem) jako jsou výstupní napětí, proud, dodávaný výkon (činný/jalový/ zdánlivý) a také účiník, případně fázový posuv napětí a proudu. Ve většině případů tak není nutné sestavu doplňovat o externí wattmetr. V případě potřeby přesnějšího měření nabízí firma Chroma také až 4kanálové wattmetry se základní přesností 0.05 %.

Podporované normy pro testování u řady 61500 jsou IEC 61000-4-11, IEC 61000-4-14, IEC 61000-4-28, IEC 61000-3-3.

Veškeré zdroje nabízené touto firmou mají možnost připojení Remote sense, které garantují požadované napětí na straně testovaného objektu bez starostí i při proměnlivé zátěži.

Přehledová tabulka základních rozdílů mezi jednotlivými modely řady 61600:

Příklady použití průmyslových výkonových programovatelných AC zdrojů:

• Měření a kontroly elektromotorů, výkonových akčních členů, servozařízení
• Kontroly osvětlovacích systémů
• Testování relé
• Simulace poruch v napájecí síti
• Kontroly elektronických systémů letadel
• Kontroly ventilátorů, chladicích systémů
• Kontroly pojistek, jističů
• Měření elektronických součástek (spínací a pasivní prvky)
• Kontroly zálohovacích zdrojů UPS, napájecích bloků
• Testování výkonových transformátorů

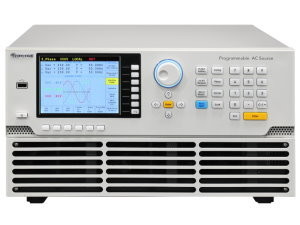

Další inovativní řadou AC zdrojů je řada 61800. Jedná se o AC regenerativní zdroj, který má napěťový rozsah 350VLN nebo 606VLL s tím, že každý model dokáže dosáhnout napětí 700VLL v jednofázovém (3-wire) režimu. Uživatelé pak mohou jednoduše zvýšit výkon pomocí paralelní konfigurace až tří jednotek.

Chroma modely 61809/61812/61815  jsou plně regenerativní a nabízí tedy energeticky úsporné řešení. Výkon vyprodukovaný během testu DUT se tak jednoduše vrací zpět do sítě a neztrácí se v podobě tepla. Oproti klasickému zdroji, který v podobných aplikacích vyžadoval předzátěž a pečlivé nastavení, aby během takového testu nedošlo k poškození zdroje samotného, kdy ani po krátkou chvíli nesměla testovaná sestava vygenerovat větší výkon, než co byly schopné pojmout předřadné zátěže. Jedná se o způsob, kde dochází k chvilkovému vrácení výkonu do sítě. Tento výkon se rovná minimálně maximálnímu možnému výkonu od testovaného objektu. V tomto případě regenerativní zdroj poskytuje významnou úsporu nákladů za spotřebovanou energii i energii nutnou k ochlazování zbytečně vyzařovaného tepla. Proto se tyto modely využívají zvláště v green energy projektech jako PV invertory, ESS (Energy storage systems), PCS (Power conditioning systems, PHIL (Power hardware-in-the-loop), EVSE (Electric vehicle power supply equipment) a další.

Modely 61809/61812/61815 jsou také vhodné pro regulace IEC61000-3-2/-3-3/-3-11/-3-12, IEEE 1547/IEC 62116, V2G, V2L, V2H, ESS.

Výstupní frekvence pro maximální výstupní napětí je od 30 Hz do 100 Hz. Kompletní harmonické zkreslení je do 0.5 % v plném zatížení pro 50 Hz / 60 Hz.

Jako volitelné SW rozšíření je možné doplnit zdroje řady 61800 o funkci AC zátěže, kdy je možné libovolně měnit fázi mezi napětím a proudem a mít čistě induktivní nebo kapacitní charakter zátěže. Při těchto nastaveních je totiž nutné, aby se po část periody zátěž chovala jako zdroj. Tato funkce posouvá možnosti testování transformátorů, motorových spouštěčů, jističů a dalších prvků energetiky na novou úroveň.

Všechny modely se snadno ovládají pomocí dotykového 5" palcového displeje. Komunikační rozhraní zahrnuje standardy jako USB, LAN a jako option GPIB a CAN. Chroma také nabízí pro plnou kontrolu vlastní SW nebo knihovny (LabVIEW), které jsou ke stažení pro integraci do vašeho vlastního programu.

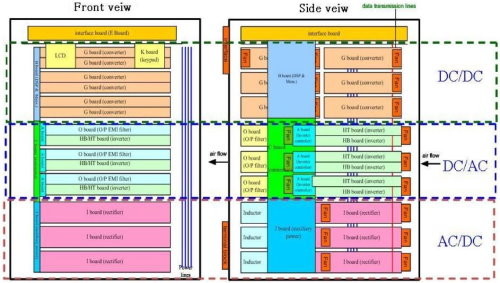

Chroma také disponuje profesionálním servisním střediskem v Německu, které zajišťuje případný servis. Servis dále usnadňuje a zrychluje již od návrhu promyšlený systém vnitřního uspořádání komponent s ohledem na možnost jejich snadné výměny. Dalším zjednodušením práce servisu je modularita produktů firmy Chroma, která spočívá ve využívání stejných bloků pro více zařízení a tím snižuje potřebu velkého skladu s množstvím typů náhradních dílů.

V čem se řady 61500/61600 a 61800 liší? Pomůže vám tabulka níže.

Pokud tedy požadujete výstupní napětí s frekvencí více než 100 Hz, tak je pro vás 61600/61500 tou správnou volbou. Pokud nechcete zbytečně měnit výstupní výkon na teplo, ale vracet ho zpět do sítě, tak je 61800 pro vás tou správnou volbou.

Pro podrobnější informace neváhejte navštívit naše internetové stránky www.meatest.cz nebo stránky výrobce. Tohoto tchajwanského výrobce zastupujeme přes 15 let a máme za sebou mnoho projektů a jsme schopni pomoci vytipovat vybavení, které bude vyhovovat i vám.
