Snižující/zvyšující DC/DC měniče 300 W s nastavením výstupu 9,6 V až 48 V

• vstupní rozsah 9 V až 53 V
• vysoká účinnost – až 97 %
• bez galvanického oddělení

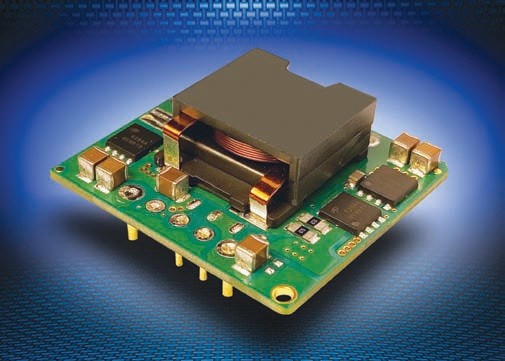

Společnost TDK-Lambda představila řadu DC/DC měničů 8 A / 300 W i7C bez galvanického oddělení, s rozložením vývodů dle průmyslového standardu 1/16. Výstupní napětí těchto zvyšujících a snižujících měničů je možné nastavit od 9,6 V do 48 V při napájení vstupu v rozsahu 9 až 53 V. Měniče dokážou plynule přecházet ze snižujícího módu do módu zvyšujícího bez přerušení funkce.

Výrobky řady i7C 8 A lze použít pro odvození dalších výkonových napájecích hladin ze zdrojů 12 V, 24 V, 36 V nebo 48 V za mnohem nižších nákladů v porovnání s DC/DC měniči s galvanickým oddělením. S účinností, která dosahuje až 97 %, se tyto kompaktní výrobky ideálně hodí pro využití v lékařských, komunikačních, bateriově napájených nebo průmyslových zařízeních, dále v zařízeních pro testování a měření a ve vysílací technice.

Při nízkém zatížení řídicí obvody i7C výrazně sníží spotřebu energie. Ve stavu naprázdno odebírá vstup ze zdroje napájení typicky jen 5 mA, přičemž při aktivní funkci dálkového vypnutí, kterou je měnič uveden do pohotovostního stavu, se tato hodnota sníží na hodnotu okolo 0,25 mA. Tento způsob prodlužuje délku času provozuschopnosti bateriově napájených zařízení v době mimo špičkový provoz.

Pokud jde o mechanické uspořádání, měnič je dodáván ve třech variantách, s šířkou pouze 36,8 mm a délkou 34 mm. 12,2 mm vysoká otevřená varianta je výhodná pro aplikace vyžadující velmi nízký profil. Verze se základnou pro odvod ztrátového tepla na chladicí desku je vysoká 13 mm a modely s integrovaným chladičem pro chlazení přirozeným nebo nuceným prouděním vzduchu mají výšku 24,9 mm.

Výborné řešení tepelných poměrů i7C dovoluje minimální omezení jmenovitého výkonu při vyšších teplotách i při nízké rychlosti proudění chladicího vzduchu. Konstrukce měniče omezuje nutnost připojení rozměrných vnějších součástek a tím šetří náklady i prostor na desce.

Ke standardnímu vybavení měničů řady i7C patří trimovací vývod pro nastavení výstupního napětí, vstup pro kompenzaci úbytků na přívodech k zátěži, dálkové ovládání výstupu (pozitivní nebo negativní logika), ochrany proti podpětí na vstupu, nadproudu a proti přehřátí. Volitelně lze objednat také plně vybavené modely doplněné signálem „Power Good“, možností sledování výstupního proudu a obvody pro potlačení systémového šumu; spínací kmitočet lze synchronizovat s jiným měničem nebo s vnějším hodinovým signálem.

Všechny modely mají bezpečnostní osvědčení dle norem IEC/EN 62368-1 a 60950-1 a nesou značku CE v souladu s evropskými směrnicemi LVD a RoHS. Další informace o celé nové řadě DC/DC měničů i7C 8A mohou zájemci získat na: www.emea.lambda.tdk.com/i7c.
