Dálkové ovládání nikdy nebylo jednodušší...

...aneb univerzální bezdrátové moduly MTX...firmy FLAJZAR

Pokud chcete rychle a levně realizovat dálkové ovládání, není nic jednoduššího než použít subminiaturní bezdrátové moduly MTX a MRX firmy FLAJZAR. Umožňují ovládání až šesti samostatnými kanály na vzdálenost až 800 metrů ve volném prostoru. Tyto miniaturní moduly nevyžadují žádné programování, stačí si jen jednoduchou propojkou vybrat pracovní režim a připojit napájení.

Obecné technické parametry modulů

• frekvence 868,35 MHz
• dosah až několik set metrů
• FSK modulace
• krystalový PPL oscilátor
• napájení vysílače MTX1 3–12 V
• napájení vysílače MTX2 3V, baterie CR2032
• napájení přijímače MRX1 7–24 V

Příklady použití

• dálkové ovládání (garáže, vrata, spotřebiče, ...)
• dálkový přenos informace z nejrůznějších čidel a kontaktů (dveřních, okenních, ...)
• dálková informace o stavu hladiny v nádržích
• signalizace výpadku (obnovení) činnosti nejrůznějších zařízení
• jednoduchá zabezpečovací zařízení s dálkovým přenosem informace
• doplnění dálkového ovládání do vašich již existujících zařízení

Bližší popis jednotlivých modulů

MTX1 – subminiaturní modul vysílače s dosahem až několik set metrů. Šest vstupů, na které můžete připojit libovolná bezpotenciálová tlačítka, kontakty relé, optočleny...

Napájení modulu 3 až 12 V, klidový odběr 1 μA, ideální pro napájení z baterie. Vyráběn i ve verzi s konektorem SMA pro připojení vnější antény – kód MTX1-SMA.

MTX2 – vysílač funkčně shodný s typem MTX1. Jediným rozdílem je držák 3V baterie CR2032, který je umístěn přímo na plošném spoji. Neřešíte tedy napájení, jen připojíte vstupy (tlačítka). Baterie je součástí dodávky. Vyráběn i ve verzi s konektorem SMA pro připojení vnější antény – kód MTX2-SMA.

MRX1 – univerzální modul přijímače se šesti výkonovými tranzistorovými výstupy. Přijímá signály z vysílacích modulů MTX1 nebo MTX2. Jeden přijímací modul MRX1 se umí naučit až 15 vysílacích modulů MTX1 nebo MTX2. Napájení 7–24 V. Na výstupy je možné přímo připojit výkonová relé, optočleny. Pomocí propojek J3 a J4 nastavujete pracovní režim. Vyráběn i ve verzi s konektorem SMA pro připojení vnější antény – kód MRX1-SMA.

Aby bylo vše ještě jednodušší, lze k těmto modulům připojit desky periferií. K vysílacím modulům můžete tedy jednoduše připojit desku s šesti tlačítky (TER6), desku galvanického oddělení vstupů (MOP6) opatřenou šesticí optočlenů, které vám umožní připojit na vysílací modul MTX1 nebo MTX2 libovolné zařízení, jehož výstupem je napětí v rozsahu 5–24 V.

Přijímač MRX1 můžete zakončit reléovou deskou REM6, kterou snadno připojíte pomocí konektorů. Umožní vám spínat až šest samostatných okruhů šesticí relé se spínacími kontakty 250V/5A.

Zabezpečení, spolehlivost

Každý vysílač má integrován unikátní kód, který zaručuje vysokou odolnost proti falešným sepnutím a rušením.

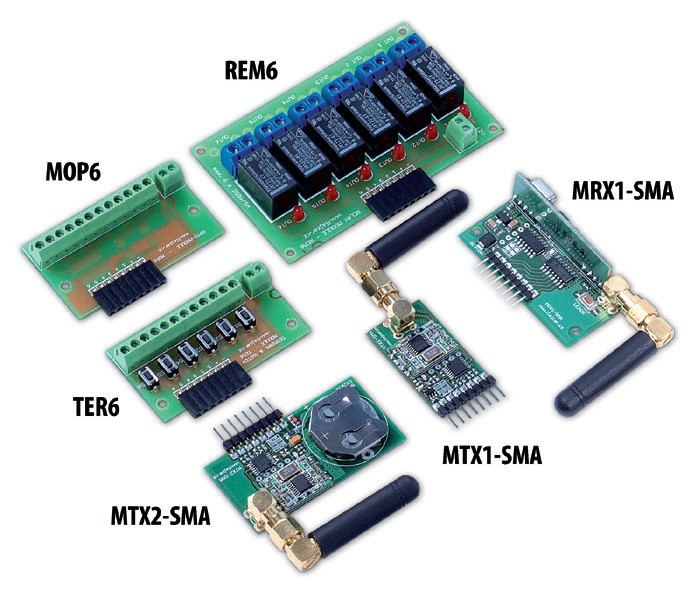

Součástí modulů musí být anténa – postačí lankový drát o délce 8,5 cm (součástí dodávky) nebo můžete použít naši pružnou anténu ANT8681. V nabídce jsou pak tyto moduly opatřené konektory SMA pro snadné připojení krátkých laděných antén – na obrázku.

Podrobné technické informace najdete na stránkách výrobce: www.flajzar.cz.

Podrobně byly moduly popsány i na serveru Pandatron.cz, kde naleznete i názory a komentáře.
