Kondenzátory Kemet řady R52

Ideální kondenzátory pro odvětví automotive a nejen pro ně.

Navrhujeme-li libovolné zařízení, pak nezávisle na jeho pozdějším použití stojí za to osadit je kvalitními kondenzátory. Na nich totiž do značné míry závisí životnost zařízení. Jednou z firem, jejíž produkty se vyznačují nejvyšší jakostí provedení, je Kemet. V nabídce tohoto výrobce si zvláštní pozornost zaslouží odrušovací kondenzátory z řady R52.

Odrušovací kondenzátory Kemet řady R52 - charakteristika

Polypropylenové kondenzátory z řady R52 se vyznačují následujícími parametry:

• Kapacita 100 nF až 22 µF
• Jmenovité napětí 310 VAC / 560 VDC
• Pracovní teplota do 110 °C
• Rozteč vývodů od 15 mm do 37,5 mm (závisí na kapacitě)
• Shoda s normou odvětví automotive (AEC–Q200)
• Vysoká odolnost vůči nepříznivým pracovním podmínkám (IEC 60384-14)

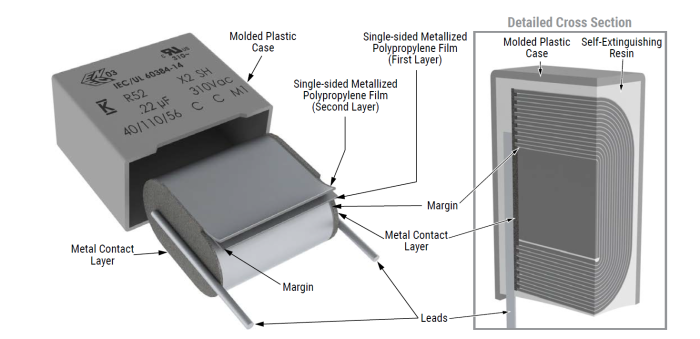

Kondenzátory firmy Kemet se skládají ze dvou vrstev – vodivé a izolační, které tvoří dohromady zploštělý válec. Po jeho obou stranách se nacházejí kovové destičky, k nimž jsou připevněny vývody. Celek je umístěn v plastovém pouzdru.

Samotné pouzdro kondenzátorů z řady R52 si zaslouží pozornost kvůli svým rozměrům. Ve srovnání např. se starším modelem řady F862 s kapacitou 0,47 µF a roztečí vývodů 15 mm je kondenzátor řady R52 až o 86 % menší.

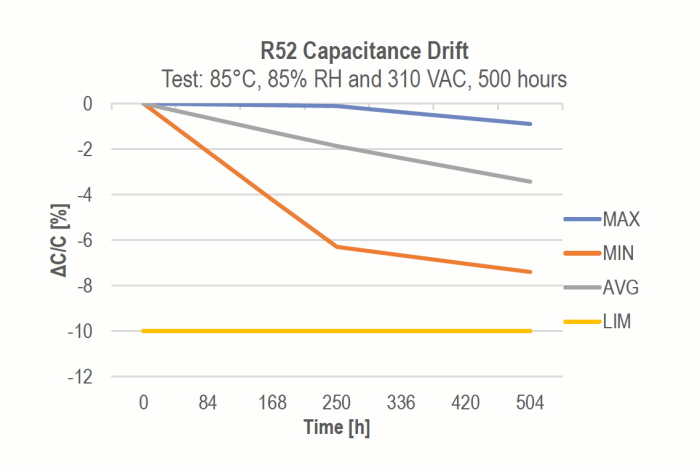

Kondenzátory R52, podobně jak jiné produkty značky Kemet, jsou podrobovány četným testům, které potvrzují jejich spolehlivost za každých podmínek. Na jejich základě je možné si všimnout, že se nová řada kondenzátorů vyznačuje mj. skvělou odolností vůči nepříznivým vnějším podmínkám. Testy poklesu kapacity prezentuje graf:

Testy prováděné za podmínek 85 °C, při vlhkosti 85 % ukazují, že maximální pokles kapacity kondenzátoru je v rozmezí 6 – 8 %, přičemž průměrná hodnota je 2 - 4 %.

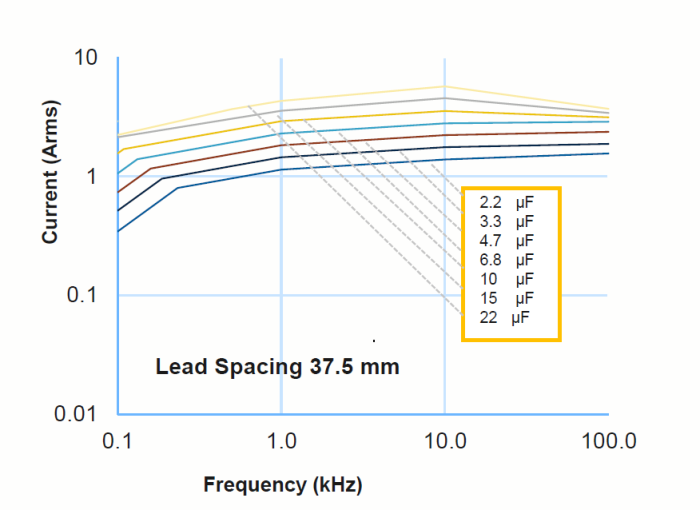

Pozornost si zaslouží rovněž maximální nabíjecí proud nových kondenzátorů. Během testu byla zjišťovaná velikost nabíjecího proudu v závislosti na kmitočtu a kapacitě kondenzátoru. Test byl prováděn při teplotě 25 °C. U některých kapacit je nabíjecí proud při kmitočtu pod 1 kHz menší než 1 A, avšak při překročení 1 kHz je proud vždy větší než 1 A. Výsledky ukazuje graf:

Použití kondenzátorů Kemet v oboru automotive a elektromobility

Jedním z oborů, ve kterém lze s úspěchem používat kondenzátory z řady R52, je automobilismus. Elektronika instalovaná do aut se musí vyznačovat skvělou trvanlivostí. Navíc musí být každá součástka, také kondenzátor, odolný vůči nepříznivým podmínkám silničního provozu.

Měniče a invertory používané v elektromobilech se také musejí vyznačovat skvělou kulturou práce. Má na ni vliv mezi jiným doba nabíjení baterií. V jejich případě mohou kondenzátory řady R52 posloužit ke zvýšení efektivity výrobků.

Kondenzátory R52 v přístrojích RTV a domácích spotřebičích

Kondenzátory R52 lze používat rovněž v průmyslu RTV a domácích spotřebičů. V zařízeních tohoto druhu jsou napájecí systémy navrhovány od základu. Je to nezbytné, chceme-li zajistit dokonalou funkčnost přístrojů a udržet kontinuitu výroby. Na příklad správná příprava elektronických součástek pro výrobu RTV přístrojů vyžaduje jejich dřívější uvedení do provozu. Tento proces je nejčastěji realizován paralelně s hlavní montáží. Všechny komponenty se musejí dostat na výrobní linku ve správném okamžiku a jejich kvalita nesmí zavdat příčinu k připomínkám.

Ideální řešení pro elektroniku

Při výrobě elektronických zařízení je důležitý jeho rozměr a je tedy důležité použít součástky s co nejmenšími rozměry. Jak uvádí Kemet, umožní použití jeho výrobků ušetřit průměrně 41 % prostoru na desce plošného spoje (údaje se týkají napájecích zdrojů). Úspora místa na plošném spoji umožní rovněž v budoucnosti dosáhnout kladů jiného druhu. Menší deska dovolí úsporu skladovacího prostoru, který je rovněž velmi důležitý v procesu optimalizace výrobního procesu.

Elektroměry s kondenzátory Kemet

Elektroměry jsou dalším výrobkem, který musí fungovat s nejvyšší přesností a v nepřetržitém režimu. Použití kondenzátorů firmy Kemet umožňuje vytvoření zařízení vysoké kvality, odolné vůči vnějším faktorům všeho druhu. Navíc dovolí jejich rozměr zmenšit rozměry plošného spoje průměrně o 38 %.

Výroba kontrolní a měřicí techniky

Každé kontrolní a měřicí zařízení (nezávisle na tom, zda se jedná o obyčejný číslicový multimetr nebo profesionální kalibrátor) se musí vyznačovat co největší přesností měření. Aby to bylo možné, musejí výrobci přístrojů patřičným způsobem navrhnout měřicí obvody výše uvedených zařízení. Čím vyšší je jakost součástek, tím snadněji lze dosáhnout plánového efektu a přesnosti hotových zařízení.

Shrneme-li uvedené, vyznačují se kondenzátory z řady R52, které nabízí Kemet, skvělými vlastnostmi a nevelkými rozměry. Díky tomu mohou být používány ve velmi mnoha aplikacích a osvědčují se i ve velmi náročných podmínkách.

Původní zdroj textu: tme.eu
