Nová řada nízkospotřebových DC/DC od Maxim Integrated

DPS 6/2020 | Články
Autor: HT-Eurep Electronic

Přední světový výrobce integrovaných obvodů Maxim Integrated uvádí na trh novou řadu nízkospotřebových DC/DC. Jde o step up regulátory pro bateriově napájené aplikace. Vstupní napětí je v rozsahu 0,88–5,5 V. Po nastartování DC/DC může pracovat až od 0,4 V, což umožňuje maximální využití kapacity baterie.

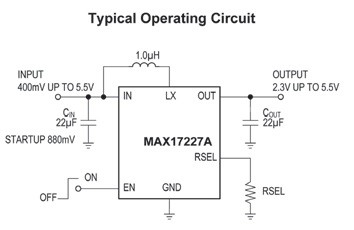

Bez názvu

První obvod z této řady je MAX17227A pro výstupní proud do 2 A. Výstupní napětí je v rozsahu 2,3–5 V a nastavuje se pomocí unikátní technologie nazvané RSEL za použití jednoho 1% rezistoru po krocích 0,1 V. Oproti standardnímu nastavení pomocí odporové děličky se tak eliminují ztráty v zpětné vazbě. Klidový proud Iq je 350 nA a obvod umožňuje i režim Shutdown s odběrem 1 nA. Další zajímavou vlastností, která dokáže prodloužit životnost baterie, je funkce True Shutdown − odpojení výstupu od vstupu. To se dá využít například při delším nepoužívání koncového zařízení. Obvod je také vybaven ochranami proti přehřátí a zkratu. Spínání DC/DC měniče pracuje v režimu pulzně frekvenční modulace (PFM), což zajišťuje vysokou účinnost a malé proudové ztráty v širokém rozsahu výstupního proudu.

MAX17227A se vyrábí ve dvou různých pouzdrech: 2 × 2 mm 8-Pin TDFNa 0,89 × 1,58 mm 6-Bump WLP. Do budoucna výrobce plánuje i verze pro odběr 0,5 A, 1 A a 2,5 A. Tyto obvody jsou zaměřeny hlavně na bateriově napájené aplikace v segmentech IoT, senzoriky, WiFi modulech, nízkoodběrových bezdrátových komunikacích, zdravotních, mobilních a wearable zařízeních. Ze strany výrobce nechybí podpora formou vývojového kitu.

Více informací získáte u společnosti HT-Eurep Electronic, případně na http://www.maximintegrated.com/.

HT-Eurep Electronic, Světova 9, 180 00 Praha 8, tel. 266 313 053, fax. 284 810 202, www.hte.cz
