S EXTECH – om odmeriate takmer všetko...

Firma EXTECH so sídlom vo WALTHAM – USA založená v r. 1970, vyrába vysokokvalitné prístroje pre meranie elektricých a neelektrických veličín. Výrobný program firmy sa člení do 24 kategórií, pričom každá z nich obsahuje viacero modelov od jednoduchých, až po vysoko sofistikované.

V r. 2007 sa firma stala dcérskou spoločnosťou fy. FLIR, svetového lídra v infračervenej technike. To malo okrem iného za dôsledok, že časť multimetrov a kliešťových prístrojov bola doplnená o patentované infračervené bezkontaktné meranie teploty povrchov, s laserovým zameriavaním. Táto kombinácia je mimoriadne praktická a teší sa veľkej obľube predovšetkým u servisných technikov v najrôznejších oblastiach priemyslu.

Zaujímavým výrobkom je tiež Video- Boroskop, prístroj s kamerou na flexibilnom ramene, s ktorým možno nahliadnúť na ináč neprístupné miesta.

Účelom tohto článku je predstaviť niekoľko prístrojov EXTECH, ktoré nájdu dobré uplatnenie pri kontrole DPS, resp. pri vyhľadávaní porúch, a triedení súčiastok.

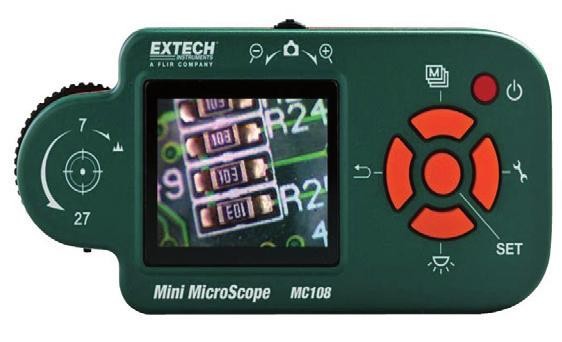

MC108 – Digitálny mini mikroskop s farebným LCD displejom 46 mm je určený na inšpekciu DPS a záznam obrázkov na mikroSD kartu 2 MB. Zväčšenie sa dá nastaviť v rozmedzí 7× až 108×.

Prístroj má 5 efektových funkcií. K osvetleniu sledovaného objektu slúžia 4 biele LED, s plynule nastaviteľným jasom. USB rozhranie umožňuje sledovať obraz na monitore PC. V príslušenstve je stojan, USB kábel a sieťový adaptér.

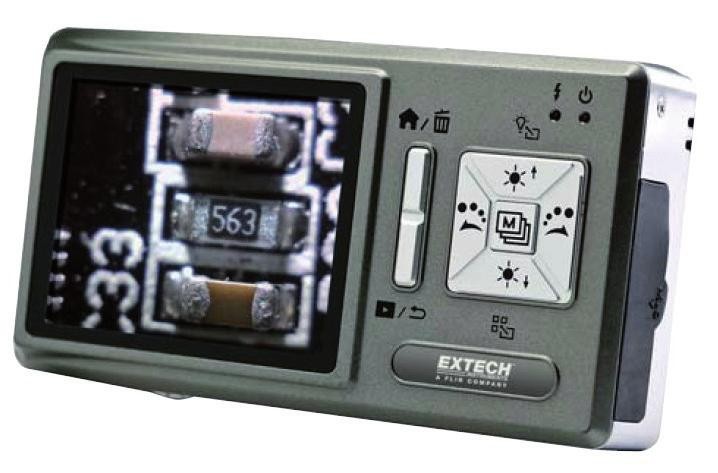

MC200 – Digitálny mikroskop/kamera (2MP) pracuje so zväčšením 1× až 200× (optický zoom 1× až 10× plynule, +40× a digitálny zoom 5×) LED nasvietenie má nastaviteľný jas a kontrast. Prístroj má 5 efektových funkcií. Elektronická stupnica umožňuje merať dĺžku a výšku objektov. Obraz (JPEG) možno sledovať na 71mm farebnom displeji, alebo pomocou USB rozhrania v reálnom čase na monitore PC, alebo TV prijímači. Rozmery prístroja sú 127×67×28 mm.

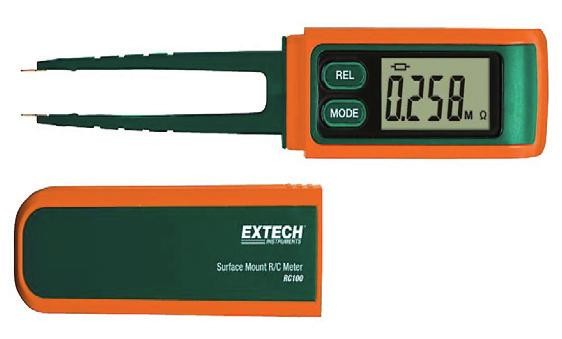

RC100 – Tester pasívnych súčiastok SMD je jednoduchý prístroj na meranie odporu v šiestich rozsahoch 400 Ω až 40 MΩ a kapacity v šiestich rozsahoch 4 nF až 200 μF. Okrem toho skúšačka umožňuje test diód. Rozmery sú 181×35×20 mm, váha 65 g.

RC200 – Multimeter na meranie súčiastok a obvodov SMD s automatickou, alebo manuálnou zmenou rozsahov meria jednosmerné a striedavé napätia do 600 V v štyroch rozsahoch. Odpor meria v šiestich rozsahoch 600 Ω až 60 MΩ, kapacitu v ôsmich rozsahoch 6 nF až 60 mF. Okrem toho je prístroj vybavený testerom diód a kontinuity. Meranie je možné pomocou pinzety, alebo meracích káblov. Rozmery sú 181×35×20 mm, váha 65 g.

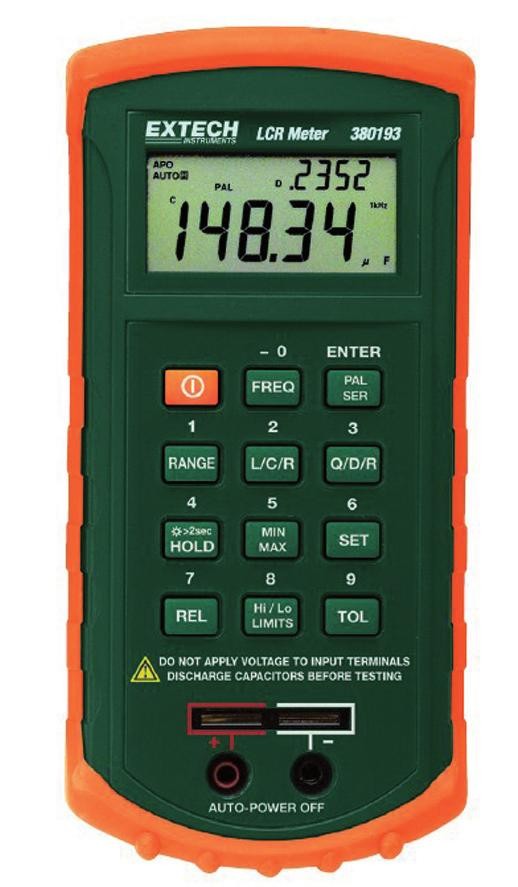

EX380193 – Presný RLC meter – je určený na meranie a triedenie pasívnych súčiastok RLC.

Pri triedení možno zadať hornú a dolnú hranicu v abs. hodnotách, alebo percentuálne. Prístroj registruje min., max. a strednú hodnotu meraní. Komunikácia s PC sa deje prostredníctvom zbernice RS232. V cene prístroja je software, kompatibilné s WINDOWS 95/98/ NT/200/XP.

Podrobné údaje k tomuto, ako aj k ostatným prístrojom možno nájsť na stránke výrobcu.

www.extechinstruments.eu
