Lékařské/průmyslové DC/DC měniče 15 W a 20 W s galvanickým oddělením 5 000 Vstř

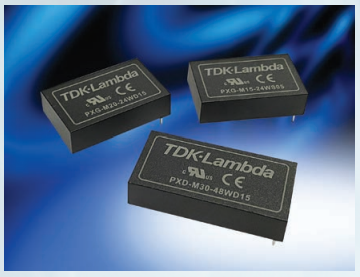

Společnost TDK představila řadu lékařských a průmyslových DC/DC měničů 15 W a 20 W PXG-M pro montáž na DPS. Tyto měniče, které mají osvědčení dle norem IEC 60601-1 pro lékařskou techniku a IEC 62368-1 pro zařízení audio/video, informační a telekomunikační techniku, jsou opatřeny zesílenou oddělovací bariérou mezi vstupními a výstupními obvody, která snese namáhání napětím 5 000 V_stř. Široký vstupní rozsah a kompaktní konstrukce pro montáž na DPS, to jsou předpoklady pro uplatnění těchto výrobků v širokém spektru lékařských, bateriově napájených a průmyslových zařízení.

• ­ osvědčení pro lékařská zařízení (2× MOPP, 5 kV_stř I/O)
• ­ rozsah provozních teplot –40 °C až +105 °C
• ­ kompaktní rozměry 1,6 × 1"

PXG-M dokáže zpracovat vstupní napětí v rozsazích 9 až 36 Vss nebo 18 až 75 V_ss a je dodáván v napěťových variantách 5 V, 12 V, 15 V, 24 V, ±5 V, ±12 V a ±15 V_ss. Schopnost obsáhnout jmenovitá vstupní napětí 12 V / 24 V a 24 V / 48 V (v rámci širokých vstupních rozsahů 4 : 1) vede ke snížení nákladů na skladové zásoby a zlepšení dostupnosti.

Rozměry pouzdra 40,6 × 25,4 × 10,2 mm odpovídají průmyslovému standardu 1,6 × 1". Rozsah provozních teplot okolního vzduchu je –40 °C až +105 °C, s poklesem maximálního výkonu od 55 °C při chlazení přirozeným prouděním vzduchu nebo od 90 °C při chlazení nuceným oběhem vzduchu. Volitelnou možností je dálkové ovládání zapnuto–vypnuto, s pozitivní nebo negativní logikou. Všechny modely jsou standardně vybaveny nadproudovou a přepěťovou ochranou, stejně jako ochranou proti tepelnému přetížení. Ve stavu naprázdno je vstupní proud jen 12 mA nebo méně, a měniče jsou proto vhodné pro zařízení napájená z baterií.

Galvanické oddělení vstupních a výstupních obvodů snese namáhání napětím 5 000 V_stř (2× MOPP) a dotykový proud je menší než 2,5 μA. Bezpečnostní osvědčení zahrnují zkoušky dle IEC/EN 60601-1, ANSI/AAMI ES60601-1 a IEC/EN/UL/CSA 62368-1. PXG-M nesou značku CE v souladu se směrnicemi LVD a RoHS. Ke splnění norem EN55011-A a EN55032-A pro elektromagnetickou kompatibilitu není třeba žádných vnějších přídavných filtračních obvodů.

Další informace o nové řadě DC/DC měničů PXG-M pro montáž na DPS jsou k dispozici na webových stránkách www.emea.lambda.tdk.com/pxg-m.
