Měření odporů s testery HIOKI

Japonská společnost HIOKI je výrobcem vysoce kvalitních měřicích přístrojů s tradicí již od roku 1935. Produkci společnosti, přesněji její divize pro výrobu měřicích a testovacích přístrojů, je v současné době možné rozdělit do čtyř hlavních oblastí: přístroje pro sledování a záznam průběhů rychlých elektrických jevů, přístroje pro měření a analýzu výkonu elektrické energie, ručních multimetrů určených zejména pro údržbu a konečně přístroje pro měření charakteristik elektronických součástek obecně. Touto poslední skupinou, konkrétně testery pro měření elektrického odporu, se zabývá následující článek.

Základním modelem kategorie je přístroj s označením 3540 pro měření odporů na rozsazích 30 mΩ až 30 kΩ. Stejně jako všechny následující typy i tento k měření využívá čtyřvodičovou metodu, měřicí proud je v závislosti na měřeném rozsahu odporů od 10 μA do 100 mA DC. V základní verzi je přístroj bez komunikačního rozhraní, na přání je možné doplnit RS-232C. Napájení testeru je možné řešit buď pomocí běžných tužkových baterií nebo přes síťový adaptér. Pro teplotní kompenzaci při měření odporů je standardně dodávaná teplotní sonda.

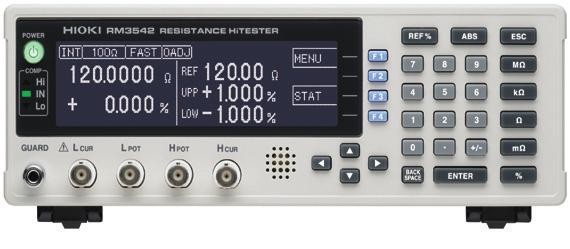

Obr. 1 Hioki RM 3542

Alternativou k přístroji 3540 je typ 3541 pro měření v širokém rozsahu – a to od velmi nízkých (0,1 μΩ) do vysokých odporů 110 MΩ. Stejně jako u předchozího typu je zde použit DC testovací proud, v tomto případě v rozmezí od 100 nA do 1 A. Teplotní korekce je zde možná dvěma způsoby – PT senzorem nebo analogovým vstupem 0–2 V. V základní ceně přístroje je jak RS-232C, tak GPIB rozhraní.

Přístrojem využívajícím pro měření AC proud (1,5 mA–7,4 mA) na frekvenci 100 kHz je model označený 3560. Typickou aplikací je měření přechodových odporů, případně měření vnitřních odporů a napětí baterií. Přístroj nabízí 6 měřicích rozsahů od 30 mΩ do 3 kΩ s vysokým rozlišením 1 μΩ. Standardně je dodáváno RS-232C, volitelně GPIB.

Nejnovějším modelem z této oblasti je přístroj s označením RM3542, určený zejména pro automatizované systémy na výrobních linkách. V nízkých rozsazích měřených odporů, jako např. při testování PTC termistorů a bočníků, je minimální rozlišení testeru až 100 nΩ. V automatických linkách je předností přístroje rychlost měření jednotlivých vzorků, která ve FAST režimu dosahuje 0,9 ms. Přístroj má paměť až na 30 000 změřených hodnot, které mohou být po ukončení měření staženy do počítače. Z těchto až 30 000 měření je možno provést základní statistické výpočty (střední hodnota, maximum, minimum, odchylky a další), a to přímo v přístroji bez nutnosti přenosu dat do PC. Tester je vybaven komparační funkcí pro porovnání měřeného vzorku s předem nastavenou referenční hodnotou tolerance nebo absolutním rozsahem hodnot. Pro udržení přesnosti měření je přístroj vybaven automatickou kalibrací, která je prováděna každých 10 minut a kdykoliv při změně nastavení měření. Při testování lze využívat dva měřicí režimy – pro rozsahy odporů od 0,0000 mΩ (100 mΩ) až do 120,0000 MΩ a režim s nízkým měřicím proudem – na rozsazích 1000 mΩ až 1200,000 Ω. Přístroj má dále vestavěnou funkci interního a externího triggeru a komunikační rozhraní EXT I/O, RS-232C, volitelně GPIB rozhraní.

Další informace o tomto a dalších modelech firmy HIOKI získáte u společnosti TESTOVACÍ TECHNIKA s. r. o. nebo na internetových stránkách výrobce www.hioki.com.
