Síla, schopnost, ale zejména pak výkon či energie – to všechno se může ukrývat přímo ve jméně výrobce elektronických součástek. Společnost Power Integrations takovému významu nezůstává nic dlužna, a to ani v případě tří novinek představených začátkem května. Vedle pořádné porce elektrické energie však bude skloňovat i sílu, která v přeneseném slova smyslu vyplouvá na povrch díky softwarovým nástrojům.
Co si budeme říkat, polovodiče spolehlivě prostupují celý svět a ujet před nimi nelze ani na čtyřech kolech najednou. Právě naopak, elektroniky je totiž v moderních vozidlech každým rokem stále více. U tolik diskutované elektromobility se nyní uplatní i rodina integrovaných obvodů InnoSwitch™3-AQ, jinými slovy též CV/CC QR Flyback Switchery s vestavěným, výkonovým spínacím tranzistorem, jeho ovládáním, nezbytnými snímacími a řídicími obvody na sekundární straně a zpětnou vazbou přes rychlé komunikační rozhraní FluxLink™, které vše v rámci jediného kompaktního pouzdra typu InSOP24 bezpečně propojí. S posílenou izolací lze přitom počítat až do nadmořské výšky 5 500 metrů.

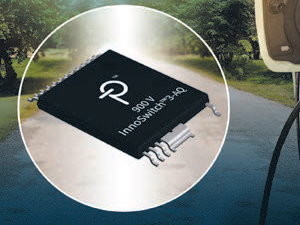

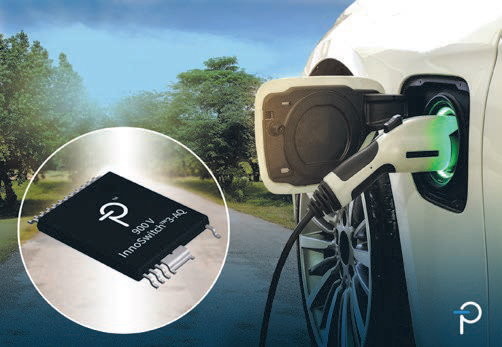

Obr. 1 Obvody skupiny InnoSwitch™ 3-AQ se mohou nově pochlubit 900V tranzistory se kterými budou nástrahám automobilového průmyslu odolávat ještě lépe; všechny ilustrace v textu, zdroj: Business Wire [1]
A bude to právě polem řízený tranzistor, který teď na vstupu vydrží zase o něco víc [1]. Mezi velikostí průrazného napětí 750 V u obvodů INN3977CQ a 900 V za předpokladu prvků INN3996CQ není žádný zanedbatelný rozdíl a nejrůznější palubní systémy uvažující během svého provozu 400 V nebo též 800 V proto rázem těží z ještě větší rezervy počítané pro případ možného selhání či přechodových jevů. Se součástkami InnoSwitch™3-AQ od firmy Power Integrations budeme výstupní napětí nejen přesně regulovat, ale učiníme tak s ještě menším počtem obvodů a napříč mimořádně širokým rozsahem, který na vstupu zahrnuje již 30 V, stejně jako 1,2 kV.

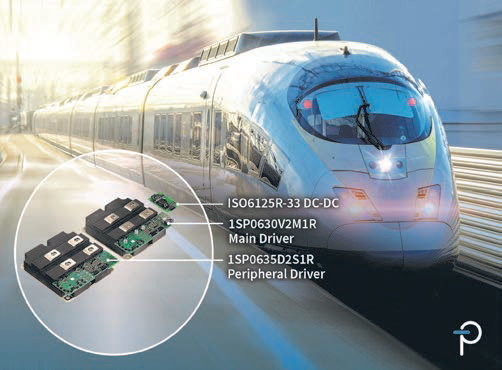

Obr. 2 Aplikacím provozovaným na železnici zase nahrávají nové, robustní a kompaktně řešené budiče hradla SCALE-2 optimalizované pro výkonové moduly IHM s jedním tranzistorem IGBT formátu 130 × 140 mm pro výstupní proudy až 1 400 A od všech klíčových výrobců, jako jsou Infineon, Mitsubishi, Hitachi nebo též ABB [2]
Struktury sloužící k přesné regulaci výstupního napětí vyhovují z hlediska požadavků AEC-Q100, dosahují účinnosti až 90 % a bez jakéhokoli zatěžování dále spotřebují méně než patnáct miliwattů. 900V součástky pak při uvážení vstupních 400 VDC a okolní teploty +85 °C zajišťují výstupní výkon až dvacet wattů. K tomu si dále připočtěme řadu ochranných funkcí, včetně vstupní přepěťové a podpěťové ochrany, limitace přepětí a nadproudů na výstupu nebo teplotní pojistky. Výrobce rovněž pamatuje na ukázkové návrhy. V případě referenčního řešení označeného jako DER-889Q popisuje patnáctiwattový zdroj napájení se vstupním rozsahem 30 až 1 200 VDC a výstupem 12 V / 1,25 A. DER-859Q pro změnu počítá se vstupy „jen“ do 921 VDC, pro které však s obvody InnoSwitch™3-AQ u 800V sběrnic definuje až dvojnásobné zatížení výstupu. V Power Integrations pak při sériové výrobě stanovují za jedno vyhotovení nového obvodu INN3996CQ cenu ve výši dvou dolarů.

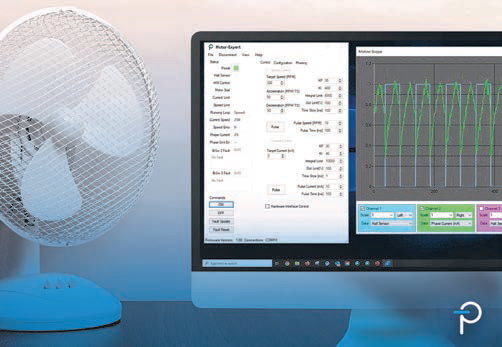

Obr. 3 Známý výrobce součástek pro výkonovou elektroniku rovněž představil softwarové nástroje určené k přesnému řízení a také ladění s integrovanými obvody BridgeSwitch při buzení BLDC motorů. Poloviční můstky s řadou doplňkových funkcí spojíme přímo s 3V nebo 5V mikrokontroléry a ještě se přitom zbavíme potřeby vnějšího shunt rezistoru [3]
