Oddělovač, opakovač a převodník linek RS485 – RS422

DPS 4/2011 | Články
Autor: Papouch

Modul CQ485 je určen pro práci s linkami RS485 či RS422. Má dvě galvanicky oddělená komunikační rozhraní, která lze nezávisle nastavit pro linku RS485, RS422 nebo RS422 multimaster (s odpínáním). Nastavením lze tedy vytvořit opakovač linky RS485, opakovač linky RS422, nebo převodník RS485 na RS422, vždy s galvanickým oddělením.

Oddělovač, opakovač a převodník linek RS485

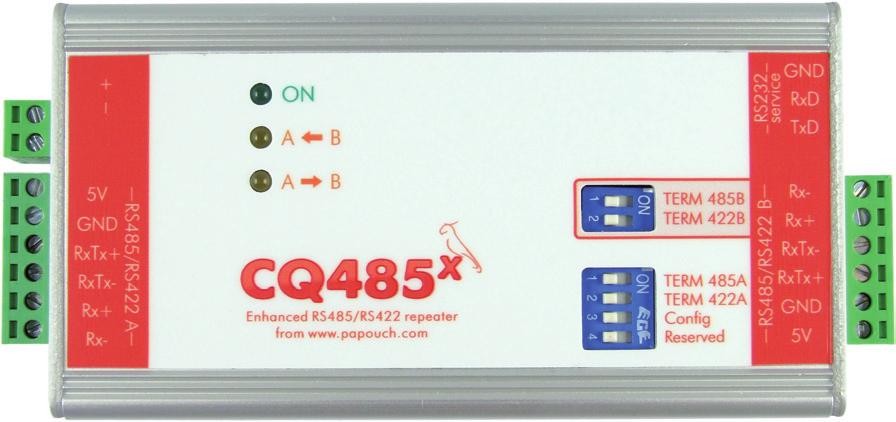

Obr.: Převodník CQ485

Hlavní vlastnosti:

  • Nezávislé nastavení obou rozhraní pro linku RS485 nebo RS422
  • Vzájemné galvanické oddělení linek
  • Přenosová rychlost až 1 Mb/s
  • Napájení 8 až 30 V
  • Indikace zapnutí toku dat
  • Volitelné zakončení a definice klidových stavů
  • Robustní kovové pouzdro s možností uchycení na lištu DIN

Uživatel může volit mezi dvěma módy činnosti. V pasivním módu jsou data ze vstupu vytvarována, oddělena a bez zpoždění poslána na výstup. V aktivním módu jsou data přijata procesorem a znovu odvysílána, zpoždění je rovno délce jednoho bytu. Všechny parametry se nastavují dodávaným konfiguračním programem přes zvláštní port RS232.

Modul CQ485 je možné zapůjčit k vyzkoušení a technici společnosti Papouch jsou připraveni poradit s jeho aplikací.

Zdroj: www.papouch.com
