Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Jak to dopadlo, když se měřicí technika inspirovala jak mezi zapisovači dat, tak i osciloskopy? Jednoduše, vznikl totiž ScopeCorder. A protože vývoj nelze jen tak zastavit, nebude v řadách přístrojů nesoucích logo společnosti Yokogawa rozhodně sám.

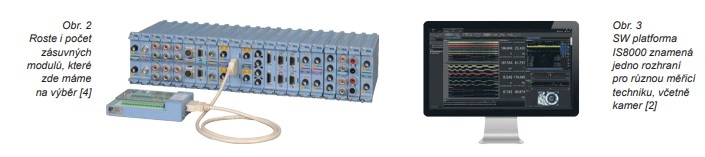

O tom, že je z čeho vybírat, navíc i mezi podpůrnými zásuvnými moduly, netřeba pochybovat. A od února bude celá situace ještě zajímavější. Výrobce totiž představil nejen další provedení přístroje, včetně jeho dvou nových vstupních modulů – 720212 s rychlostí 200 MS/s nebo 720256 s podporou čtyř vstupních kanálů při uvážení 10 MS/s [1], ale také užitečnou softwarovou platformu [2]. Precizní systém sběru dat, ScopeCorder s označením DL950, zde nyní vystupuje jako nástupce přístrojů řady DL850 z roku 2010 a Yokogawa dále slibuje, že do letošního podzimu ještě zpřístupní volitelnou možnost ukládat výsledky rychlého měření do vestavné nonvolatilní paměti.
Coby špičkový model v nabídce ScopeCorderů, která dále zahrnuje speciální provedení SL1000 nebo přenosnou variantu DL350 (na stránkách DPS Elektronika od A do Z [3] jsme bateriově napájený model, který má sloužit především v terénu, kde také pomůže s testováním a odstraňováním závad, představovali v roce 2017), se novinka DL950 uplatní při vývoji nových produktů z oblasti automobilového průmyslu nebo např. mechatroniky. Pro účely synchronního měření, kdy souběžně sledujeme spoustu parametrů, vše analyzujeme a hledáme vzájemné souvislosti, bude možné dohromady přes optický kabel zapojit až pět stejných zařízení DL950. Pokud jde o časovou synchronizaci, výrobce dále zmiňuje IEEE1588, IRIG a také GPS.

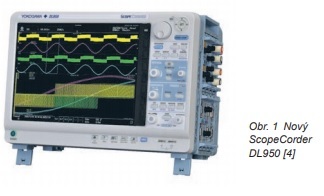

Novinku DL950 ve stručnosti popíšeme vzorkovací rychlostí 200 MS/s, rozlišením až 16 bitů, volitelnou pamětí o velikosti osm miliard bodů, zápisem do interní Flash (20 MS/s) nebo také podporou desetigigabitové ethernetové komunikace. Celkem osm vstupních slotů pro jednotlivé zásuvné moduly pak otevírá prostor až pro 160 synchronizovaných kanálů (v případě modulu 720256 se čtyřmi vstupními kanály násobeno osmi a poté pěti přístroji). Přepracované menu nechává výrobce vyniknout na velkém dotykovém panelu s úhlopříčkou 12,1 palce [4].
Zmíněná softwarová platforma pro řízení, sběr dat a také tvorbu hlášení s využitím různé měřicí techniky, a to včetně kamer od jiných výrobců, ponese označení IS8000. Potřebný software má pro potřeby svých analyzátorů výkonu, ScopeCorderů a další podobné techniky Yokogawa samozřejmě k dispozici. Jak se ale v praxi ukazuje, s rostoucí náročností vývoje bude často zapotřebí společně provozovat různá zařízení. Za těchto okolností však může být obtížné a časově náročné využívat ke sběru a porovnávání změřených údajů samostatné programy. Odpovědí se proto stává platforma IS8000 nabízející pro účely řízení a synchronizace měření s více přístroji pouze jediné rozhraní [2].
[1] Tisková zpráva, https://tmi.yokogawa.com/news/press-releases/2021/yokogawa-test-measurement-releases-dl950-scopecorder/
[2] Tisková zpráva, https://tmi.yokogawa.com/news/pressreleases/2021/yokogawa-test-measurement-releases-the-is8000-integrated-measurement-software-platform/
[3] ScopeCorder staví na baterii. Čerpá ze zapisovače i osciloskopu, https://www.dps-az.cz/mereni/id:53705/scopecorder-stavi-na-bateriicerpa-ze-zapisovace-i-osciloskopu
[4] ScopeCorder DL950, https://tmi.yokogawa.com/solutions/products/data-acquisition-equipment/high-speed-data-acquisition/dl950/
