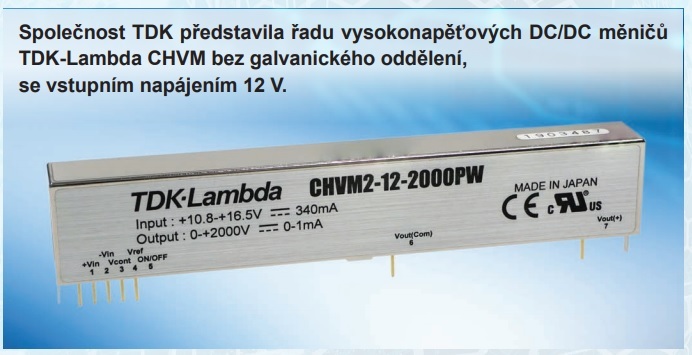

Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Společnost TDK představila řadu vysokonapěťových DC/DC měničů TDK-Lambda CHVM bez galvanického oddělení, se vstupním napájením 12 V.
Měniče nabízejí výstupní napětí o jmenovitých hodnotách od 180 V do 2 000 V, nastavitelných od 0,5 % do 100 %, při výstupním výkonu 1,4 až 3 W. Kovové stínicí pouzdro snižuje vyzařování a přispívá k velmi nízké hodnotě výstupního zvlnění a šumu. Měniče se ideálně hodí pro přesné aplikace citlivé na šum, včetně fotonásobičů, fotodiod, rastrovacích elektronových mikroskopů, rentgenových fluorescenčních spektrometrů, hmotnostních spektrometrů a ultrazvukových sond.
Řada je dodávána s hodnotami jmenovitého výstupního napětí 180, 300, 350, 470, 1 000, 1 500 a 2 000 V s pozitivní nebo negativní polaritou. Výstup je programovatelný pomocí vnějšího napětí nebo odporově v pásmu 0,5 % až 100 % a lze jej odpojit s využitím funkce dálkového ovládání výstupu. Všechny modely jsou chráněny proti nadproudu. U modelů 1,4 a 1,5 W je vstupní napájení v rozsahu 11 až 13 V, u 2wattových 10,8 až 16,5 V a 10,8 až 13,2 V je vstupní rozsah u modelů 2,5 W a více.
Celá řada měničů je pokryta třemi velikostmi pouzdra. CHVM1R5 (1,4 W a 1,5 W) měří 44 × 16 × 30 mm (š × d × v), CHVM2 a CHVM2R6 (2 a 2,6 W) 110 × 12 × 19,75 mm, CHVM2R7 a CHVM3 (2,5, 2,7 a 3 W) 80 × 12 × 19,75 mm. Rozsah provozních teplot je –10 °C až +50 °C u modelů 1,5 W a –10 °C až +60 °C u modelů výkonnějších, s lineárním poklesem výstupního výkonu na 60 % nad +50 °C. Měniče CHVM nastartují při teplotě –20 °C. Bezpečnostní osvědčení zahrnují IEC/UL/CSA/EN 62368-1 a měniče nesou značku CE v souladu s evropskými směrnicemi LVD a ROHS.
Podrobnější informace o nové řadě vysokonapěťových měničů CHVM lze získat na webových stránkách www.emea.lambda.tdk.com/chvm.
