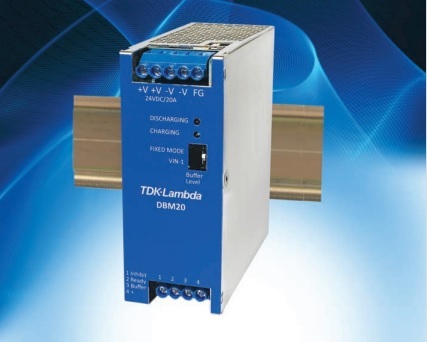

Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Společnost TDK představila vyrovnávací modul na DIN-lištu TDK-Lambda DBM20 24 V / 20 A.
Jedná se o jednotku, která se ideálně hodí pro poskytnutí krátkodobého vyrovnávacího výkonu nebo špičkového výkonu do zátěží připojených na výstup 24 V AC/DC zdroje. Jednotka dokáže zajistit dobu udržení napájení (hold-up) po dobu dalších 250 ms při výstupním výkonu 448 W nebo 2,5 s při zátěži 2,5 A.
Prodloužená doba udržení umožňuje bezpečně vypnout zařízení a předejít ztrátám dat při výpadcích síťového napětí. Vyrovnávací modul DBM20 najde uplatnění v široké škále aplikací, včetně průmyslové automatizace, robotiky a zařízení na výrobu polovodičů.
Ke standardnímu vybavení jednotky patří funkce dálkového ovládání (zapnuto-vypnuto), která brání nahodilému vybití uložené energie, relé „DC OK“, indikační LED a potenciálově plovoucí signály indikující plně nabitý stav a stav probíhajícího vybíjení. Pro zajištění delších časů udržení napájení lze zapojit několik modulů paralelně. Skutečnost, že je energie uložena v elektrolytických kondenzátorech, znamená, že odpadají úlohy spojené s opravami a údržbou akumulátorů. Přepínačem, který je přístupný z čelního panelu, je možné zvolit záložní režim s proměnnou nebo pevnou napěťovou úrovní. V režimu s pevnou napěťovou úrovní jednotka začne dodávat energii v okamžiku, kdy její vstupní napětí klesne na 22,4 V, v režimu s proměnnou úrovní, pokud vstupní napětí klesne o 1 V.
Rozměry jednotky jsou 49 × 123,6 × 115 mm (š × v × h), rozsah provozních teplot okolního vzduchu sahá od –25 °C do +70 °C. DBM20 s poskytnutou 5letou zárukou mají ochranu proti přepětí na vstupu a nadproudovou ochranu. Zajištěno je také omezení velikosti náběhového proudu, stejně jako ochrana vnitřními tavnými pojistkami. Bezpečnostní osvědčení zahrnují IEC/UL/CSA/EN 62368-1, UL 508 a výrobek nese značku CE v souladu s evropskými směrnicemi LVD, EMC a ROHS.
