Bezdrátově bezpečně dobijete s novým referenčním návrhem

Konsorcium WPC přišlo nedávno se specifikací Qi 1.3 vyžadující pro relace mezi vysílačem a přijímačem s výkonem až 15 wattů ověřování, takže bude možné s takovými aplikacemi dosahovat ještě vyšší míry bezpečnosti. Ve společnosti Microchip Technology v červenci na zmíněné požadavky zareagovali [1] a představili nový referenční návrh se třemi cívkami pro systémy bezdrátového nabíjení pracující právě dle standardu Qi 1.3.

Řešení s předpoklady pro spolehlivou detekci cizích předmětů FOD vývojářům poskytne nezbytné hardwarové i softwarové nástroje a také podporu, se kterou lze na straně transmitteru u nové generace systémů, vhodných nejen pro spotřební elektroniku, ale také automobilový průmysl, vše hladce zapracovat a rovněž i certifikovat. Oproti verzi Qi 1.2.4 tak dochází k výraznému posunu, zatímco je mezi oběma stranami pro účely přenosů s výkonem více než pět wattů zapotřebí HW autentizace.

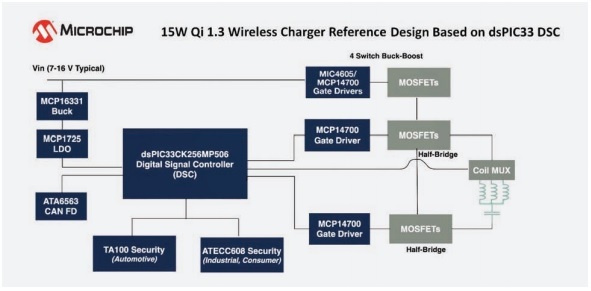

Z pohledu hardwarové základny v Microchipu počítají s rodinou digitálních signálových kontrolérů dsPIC33C (na stránkách DPS Elektronika od A do Z viz také [2]), na kterých poběží aplikační software a také bezpečnostními prvky ATECC608 – zde za předpokladu průmyslových či spotřebních záležitostí, resp. TA100 – tady již při nasazení ve vozidlech. V rozpisce součástek dále najdeme budiče hradel MIC4605 a MCP14700, snižující DC/DC měnič MCP16331, lineární stabilizátor MCP1725, zesilovač MCP6C02 určený pro snímání proudu (představili jsme v [3]), CAN transceiver ATA6563 a samozřejmě i teplotní čidlo MCP9700. V době vydání časopisu by již mělo být možné vývojové desky k tomuto referenčnímu návrhu zakoupit u Avnetu. Další informace k samotnému řešení pak zájemci najdou v [4].

Odkazy:

[1] Tisková zpráva, https://www.microchip.com/en-us/about/newsreleases/products/new-qi_-1-3-wireless-charging-reference-designunveiled-to-accel#

[2] Kontroléry DSC se dvěma jádry. Hladce navzdory oddělenémunávrhu, https://www.dps-az.cz/soucastky/id:62433/kontrolery-dscse-dvema-jadry-hladce-navzdory-oddelenemu-navrhu

[3] Měření proudu podle Microchipu. Šetrně a přesně, https://www.dpsaz.cz/soucastky/novinky/id:76399/mereni-proudu-podle-microchipusetrne-a-presne

[4] Referenční návrh, https://www.microchip.com/en-us/solutions/power-management-and-conversion/intelligent-power/wirelesspower
